আই আর অবজেক্ট এভোয়েডিং সেন্সর মডিউল

আরডুইনো রোবটিক্সের জন্য হাই-প্রিসিশন IR অবস্ট্যাকল ডিটেকশন সেন্সর

আপনার ইলেকট্রনিক্স প্রজেক্টে যুক্ত করুন এক নতুন মাত্রা! এই IR ইনফ্রারেড অবস্ট্যাকল অ্যাভয়ডেন্স সেন্সরটি বাংলাদেশের যেকোনো রোবটিক্স উৎসাহী বা DIY হবিস্টদের জন্য একটি অপরিহার্য যন্ত্রাংশ। এই ছোট এবং শক্তিশালী সেন্সরটি আপনার প্রজেক্টকে তার চারপাশের পরিবেশ সম্পর্কে সচেতন করে তোলে, যার ফলে এটি বিভিন্ন বস্তুকে দেখতে ও সে অনুযায়ী কাজ করতে পারে। ইনফ্রারেড ট্রান্সমিটার এবং রিসিভার ব্যবহার করে, এই মডিউলটি তার চলার পথের বাধা নির্ভরযোগ্যভাবে শনাক্ত করতে পারে। এটি আপনার স্মার্ট কারকে দেয়ালে ধাক্কা খাওয়া থেকে বাঁচাতে বা আপনার রোবটকে একটি জটিল গোলকধাঁধা (maze) পাড়ি দিতে সাহায্য করার একটি সহজ এবং কার্যকর উপায়। বিজ্ঞান প্রজেক্ট-এ আমরা বিশ্বাস করি যে, উন্নত মানের এবং সাশ্রয়ী মূল্যের যন্ত্রাংশ দিয়ে উদ্ভাবকদের ক্ষমতায়ন করা সম্ভব, আর এই IR সেন্সরটি আমাদের সেই প্রতিশ্রুতিরই একটি নিখুঁত উদাহরণ।

পণ্যের বিবরণ

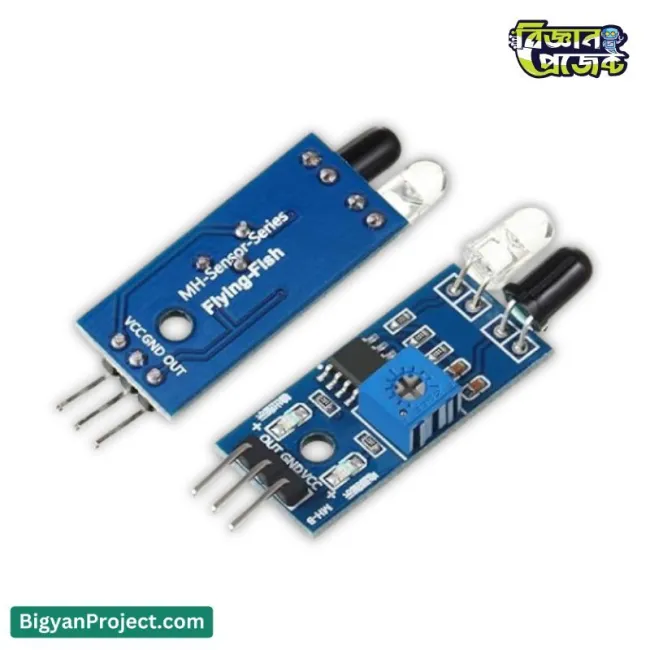

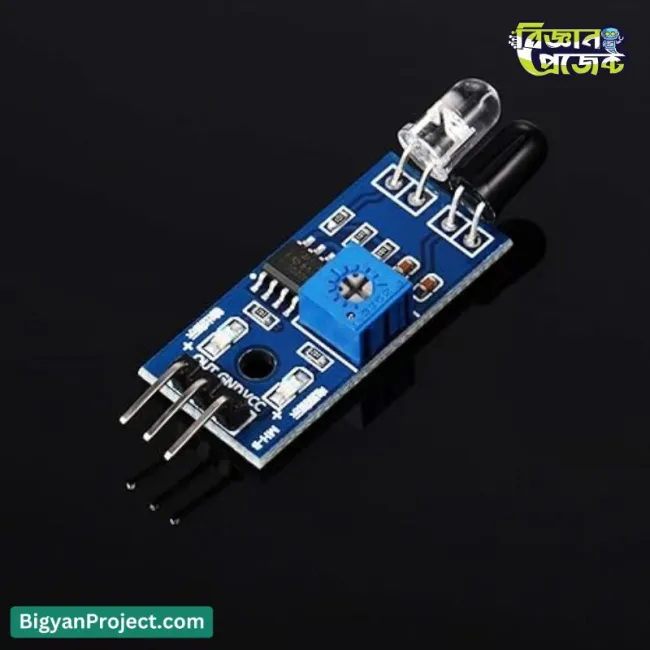

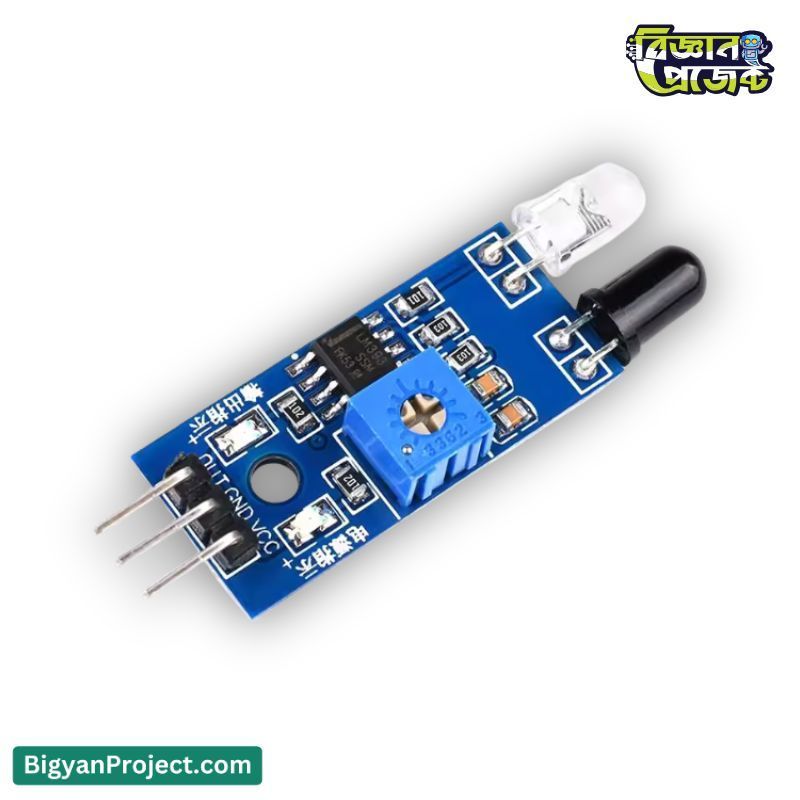

এই IR অবস্ট্যাকল সেন্সরটি প্রতিফলিত ইনফ্রারেড লাইটের নীতির উপর ভিত্তি করে কাজ করে। এটি ক্রমাগত একটি ইনফ্রারেড (IR) সিগন্যাল পাঠাতে থাকে এবং যখন কোনো বস্তু এর ডিটেকশন রেঞ্জের মধ্যে আসে, তখন সিগন্যালটি প্রতিফলিত হয়ে রিসিভারে ফিরে আসে। বোর্ডে থাকা LM393 কম্পারেটর IC এই সিগন্যালটি প্রসেস করে এবং প্রতিফলন যথেষ্ট শক্তিশালী হলে ডিজিটাল আউটপুট পিনটিকে LOW অবস্থায় নিয়ে আসে। এই সাধারণ HIGH/LOW আউটপুটের কারণে এটিকে আরডুইনোর মতো যেকোনো মাইক্রোকন্ট্রোলারের সাথে খুব সহজে সংযোগ করা যায়। মডিউলটিতে দুটি LED রয়েছে যা তাৎক্ষণিক ফিডব্যাক দেয়—একটি লাল LED যা পাওয়ার নির্দেশ করে এবং একটি সবুজ LED যা বাধা শনাক্ত হলে জ্বলে ওঠে, যা আপনার প্রজেক্টের সমস্যা সমাধানকে অনেক সহজ করে তোলে।

প্রোডাক্ট স্পেসিফিকেশনস

বৈশিষ্ট্যসমূহ

• অ্যাডজাস্টেবল সংবেদনশীলতা: বোর্ডে থাকা পটেনশিওমিটার দিয়ে ডিটেকশন দূরত্ব ২ সেমি থেকে ৩০ সেমি পর্যন্ত প্রয়োজন অনুযায়ী সেট করা যায়, যা বিভিন্ন প্রজেক্টে ব্যবহারের সুবিধা দেয়।
• স্থিতিশীল ও নির্ভরযোগ্য: LM393 ভোল্টেজ কম্পারেটর দিয়ে তৈরি, যা একটি স্থিতিশীল এবং নির্ভরযোগ্য আউটপুট সিগন্যাল নিশ্চিত করে।
• তাৎক্ষণিক ভিজ্যুয়াল ফিডব্যাক: সহজে পর্যবেক্ষণের জন্য এতে পাওয়ার এবং ডিটেকশন ইন্ডিকেটর LED রয়েছে।

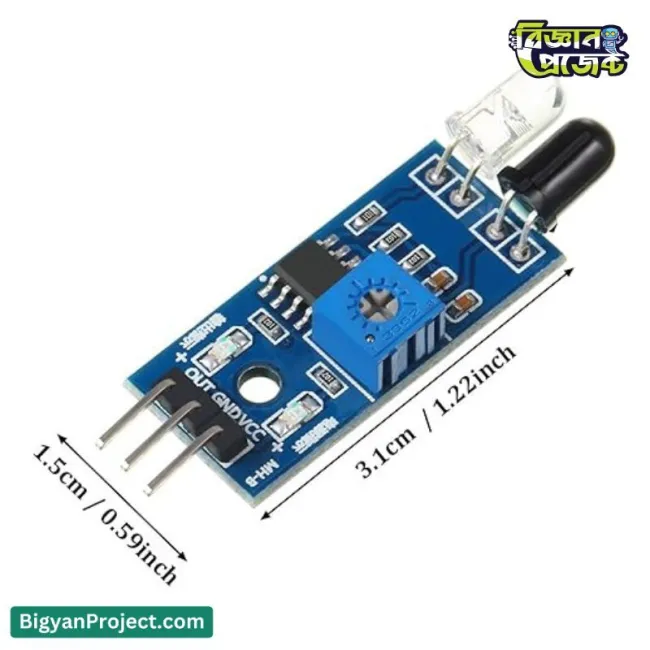

• সহজ ইনস্টলেশন: ছোট আকারের এই বোর্ডে একটি ৩ মিমি মাউন্টিং হোল রয়েছে, যা রোবটের চ্যাসিস বা যেকোনো প্রজেক্টে লাগানোকে সহজ করে।
• স্বল্প পাওয়ার খরচ: এটি এমনভাবে ডিজাইন করা হয়েছে যাতে খুব কম শক্তি খরচ হয়, তাই ব্যাটারি চালিত মোবাইল রোবটের জন্য এটি বিশেষভাবে উপযোগী।
• সরাসরি ডিজিটাল আউটপুট: এটি একটি সহজ HIGH/LOW ডিজিটাল সিগন্যাল প্রদান করে, যা যেকোনো মাইক্রোকন্ট্রোলার সহজেই পড়তে পারে এবং আপনার কোডিংকে সহজ করে তোলে।

ব্যবহারের ক্ষেত্র

• অবস্ট্যাকল অ্যাভয়েডিং রোবট: সবচেয়ে সাধারণ ব্যবহার, যা রোবটকে কোনো কিছুর সাথে ধাক্কা না লেগে চলতে সাহায্য করে।
• স্মার্ট কার প্রজেক্ট: শিক্ষার্থীদের স্মার্ট কার প্রজেক্টে বেসিক স্বয়ংক্রিয় ক্ষমতা যোগ করার জন্য এটি উপযুক্ত।
• প্রোডাকশন লাইনের জন্য লাইন কাউন্টার: কনভেয়র বেল্টের উপর দিয়ে যাওয়া বিভিন্ন পণ্য গণনা করতে এটি ব্যবহার করা যেতে পারে।
• স্বয়ংক্রিয় ভিজিটর কাউন্টার: কোনো ঘরের দরজায় এটি স্থাপন করে কতজন প্রবেশ বা প্রস্থান করছে তা গণনা করা যায়।
• প্রক্সিমিটি ডিটেকশন: হাত কাছে আনলে লাইট জ্বালানোর মতো কোনো ইভেন্ট ট্রিগার করতে এটি ব্যবহার করা যায়।
• গোলকধাঁধা সমাধানকারী রোবট: দেয়াল শনাক্ত করে গোলকধাঁধা সমাধান করতে পারে এমন রোবটের জন্য এটি একটি মৌলিক সেন্সর।
• DIY স্বয়ংক্রিয় হ্যান্ড স্যানিটাইজার ডিসপেনসার: নিচে হাত শনাক্ত করে পাম্প চালু করতে পারে।
• স্মার্ট ডাস্টবিন: ঢাকনার উপরে হাত শনাক্ত করে স্বয়ংক্রিয়ভাবে ঢাকনা খোলার জন্য ব্যবহার করা যেতে পারে।

ব্যবহারবিধি

আপনার প্রজেক্টে এই IR সেন্সরটি যুক্ত করা খুবই সহজ। শুরু করার জন্য নিচের ধাপগুলো অনুসরণ করুন:

1. সংযোগ: আপনার মাইক্রোকন্ট্রোলারের (যেমন আরডুইনো) সাথে তিনটি পিন সংযুক্ত করুন।
   • VCC পিনটি আপনার আরডুইনোর 5V বা 3.3V পিনের সাথে সংযুক্ত করুন।
   • GND পিনটি আরডুইনোর একটি গ্রাউন্ড (GND) পিনের সাথে সংযুক্ত করুন।
   • OUT পিনটি আরডুইনোর যেকোনো ডিজিটাল I/O পিনের সাথে (যেমন পিন ৭) সংযুক্ত করুন।
2. ক্যালিব্রেশন: আপনার মডিউলটিতে পাওয়ার দিন। একটি বস্তু কাঙ্ক্ষিত সর্বোচ্চ দূরত্বে রাখুন। একটি ছোট স্ক্রু ড্রাইভার ব্যবহার করে বোর্ডে থাকা পটেনশিওমিটারটি ঘোরান। ডিটেকশন দূরত্ব বাড়ানোর জন্য ঘড়ির কাঁটার দিকে এবং কমানোর জন্য ঘড়ির কাঁটার বিপরীত দিকে ঘোরান। সবুজ LED জ্বলে ওঠা পর্যন্ত এটিকে অ্যাডজাস্ট করুন।
3. রিডিং নেওয়া: আপনার আরডুইনো কোডে, সংযুক্ত ডিজিটাল পিনটিকে INPUT হিসাবে সেট করুন। পিনের অবস্থা পরীক্ষা করতে `digitalRead()` ফাংশনটি ব্যবহার করুন। যখন কোনো বাধা শনাক্ত হবে তখন ফাংশনটি `LOW` (0) এবং পথ পরিষ্কার থাকলে `HIGH` (1) রিটার্ন করবে।

সাধারণ জিজ্ঞাসাসমূহ (FAQs)

• প্রশ্ন: বস্তুর রঙ বা উপাদানের উপর কি ডিটেকশন নির্ভর করে?
  উত্তর: হ্যাঁ, করে। হালকা রঙের, প্রতিফলক এবং বড় বস্তু দূর থেকে শনাক্ত করা যায়, যেখানে কালো, অনুজ্জ্বল এবং ছোট বস্তুর ডিটেকশন দূরত্ব কম হয়।
• প্রশ্ন: এই সেন্সরটি কি সরাসরি সূর্যের আলোতে ব্যবহার করা যাবে?
  উত্তর: তীব্র সূর্যের আলোতে প্রচুর ইনফ্রারেড বিকিরণ থাকে, যা সেন্সরের রিসিভারে হস্তক্ষেপ করতে পারে এবং ভুল রিডিং দিতে পারে। এটি ঘরের ভিতরে বা ছায়াযুক্ত স্থানে সবচেয়ে ভালো কাজ করে।
• প্রশ্ন: এই IR সেন্সর এবং আল্ট্রাসনিক সেন্সরের মধ্যে পার্থক্য কী?
  উত্তর: এই IR সেন্সরটি একটি নির্দিষ্ট সীমার মধ্যে কোনো বস্তু আছে কি না, তার একটি ডিজিটাল হ্যাঁ/না আউটপুট দেয়। অন্যদিকে, একটি আল্ট্রাসনিক সেন্সর বস্তুর প্রকৃত দূরত্ব পরিমাপ করতে পারে, তবে এটি তুলনামূলকভাবে বড় এবং বেশি দামী।
• প্রশ্ন: সেন্সরটি কাজ করছে কিনা তা কীভাবে বুঝব?
  উত্তর: যখন আপনি এটিকে পাওয়ারের সাথে সংযুক্ত করবেন, তখন লাল পাওয়ার LED জ্বলে উঠবে। যখন কোনো বস্তু এর ডিটেকশন রেঞ্জের মধ্যে আসবে, তখন সবুজ ইন্ডিকেটর LED জ্বলে উঠবে।
• প্রশ্ন: বাংলাদেশে নির্ভরযোগ্য এবং পরীক্ষিত ইলেকট্রনিক যন্ত্রাংশ কোথায় পাওয়া যাবে?
  উত্তর: আপনার প্রজেক্টের জন্য নির্ভরযোগ্য এবং পরীক্ষিত ইলেকট্রনিক্স যন্ত্রাংশের জন্য বিজ্ঞান প্রজেক্ট (Bigyan Project)-এর উপর আস্থা রাখতে পারেন। আমরা প্রতিটি কম্পোনেন্টের গুণমান নিশ্চিত করি।

চ্যালেঞ্জ এবং বিবেচ্য বিষয়

• পারিপার্শ্বিক আলোর প্রভাব: সূর্যের আলো বা নির্দিষ্ট ধরণের কৃত্রিম আলোর মতো পারিপার্শ্বিক IR উৎস এর কর্মক্ষমতাকে প্রভাবিত করতে পারে।
• পৃষ্ঠতলের প্রতিফলনশীলতা: ডিটেকশন দূরত্ব বস্তুর রঙ, আকার এবং উপাদানের বৈশিষ্ট্যের উপর অনেকাংশে নির্ভরশীল।
• সীমাবদ্ধ সনাক্তকরণ কোণ: সেন্সরটির একটি নির্দিষ্ট ৩৫° সনাক্তকরণ কোণ রয়েছে, যার মানে এটি পাশের বস্তু শনাক্ত করতে পারে না। 넓은 কভারেজের জন্য একাধিক সেন্সর প্রয়োজন হতে পারে।

সামঞ্জস্যতা (Compatibility)

• আরডুইনো UNO, Nano, এবং Mega-এর মতো জনপ্রিয় মাইক্রোকন্ট্রোলার বোর্ডের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
• Raspberry Pi, ESP32, ESP8266 এবং অন্যান্য 3.3V লজিক বোর্ডের সাথে ব্যবহার করা যায়।
• STM32, PIC এবং অন্যান্য মাইক্রোকন্ট্রোলারের সাথেও কাজ করে।
• এর OUT পিন সরাসরি একটি ছোট 5V রিলে মডিউল বা একটি ট্রানজিস্টর চালাতে পারে।

ভবিষ্যতে উন্নতির সুযোগ

• একটি সার্ভো মোটরের উপর সেন্সরটি মাউন্ট করে একটি সাধারণ স্ক্যানিং রাডার তৈরি করা যেতে পারে।
• একটি রোবটের জন্য আরও শক্তিশালী বাধা এড়ানোর সিস্টেম তৈরি করতে এই ধরনের একাধিক সেন্সর একসাথে ব্যবহার করা যেতে পারে।
• এটি একটি নিরাপত্তা অ্যালার্ম বা ক্যামেরা সিস্টেমের জন্য ট্রিগার হিসাবে ব্যবহার করা যেতে পারে।

সুবিধাসমূহ

• অত্যন্ত সাশ্রয়ী: যেকোনো প্রজেক্টে প্রক্সিমিটি এবং অবস্ট্যাকল ডিটেকশন যোগ করার জন্য এটি একটি স্বল্প মূল্যের সমাধান।
• শিক্ষানবিশ-বান্ধব: এটি সেট আপ করা এবং ব্যবহার করা খুব সহজ, যা নতুনদের জন্য এটিকে একটি চমৎকার পছন্দ করে তুলেছে।
• বহুমুখী ব্যবহার: এটি কেবল রোবটিক্স ছাড়াও বিস্তৃত অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।
• শিক্ষামূলক: ডিজিটাল সেন্সর, কম্পারেটর এবং রোবটিক্সের মৌলিক নীতি সম্পর্কে শেখার জন্য এটি একটি দুর্দান্ত উপকরণ।

উপসংহার

IR ইনফ্রারেড অবস্ট্যাকল অ্যাভয়ডেন্স সেন্সর একটি অপরিহার্য যন্ত্র যা অত্যন্ত কম মূল্যে অবিশ্বাস্য কার্যকারিতা প্রদান করে। আপনি আপনার প্রথম রোবট তৈরি করুন, কোনো কাজকে স্বয়ংক্রিয় করুন বা সেন্সর নিয়ে পরীক্ষা করুন, এই মডিউলটি একটি নির্ভরযোগ্য এবং সহজ সমাধান প্রদান করে। এটি আপনার পরবর্তী বড় আইডিয়ার জন্য নিখুঁত একটি যন্ত্রাংশ। আজই আপনারটি বিজ্ঞান প্রজেক্ট থেকে সংগ্রহ করুন এবং আপনার উদ্ভাবনকে জীবন্ত করে তুলুন!
