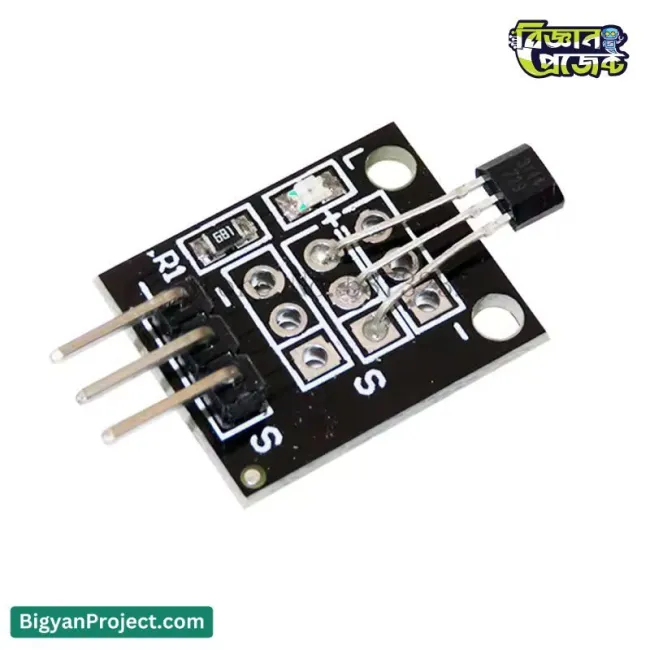

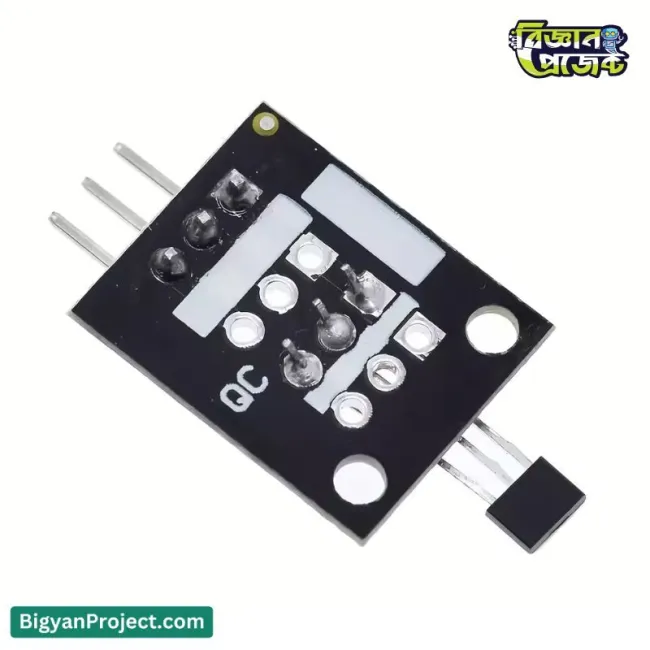

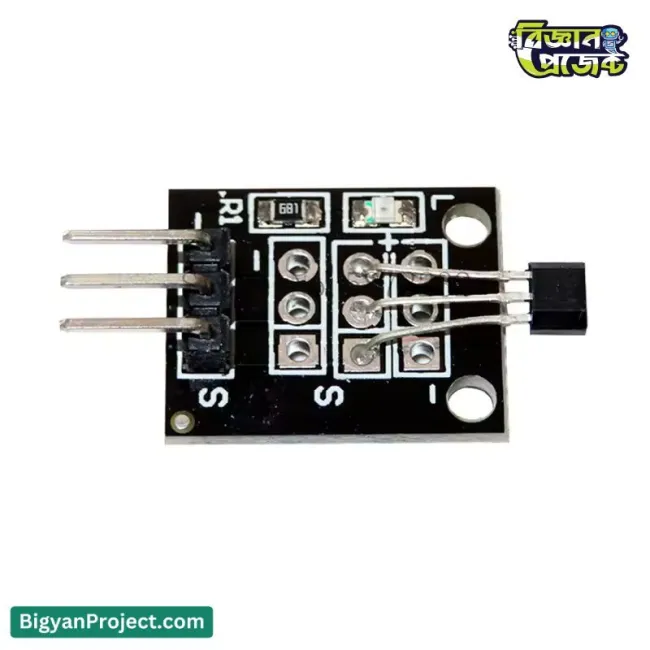

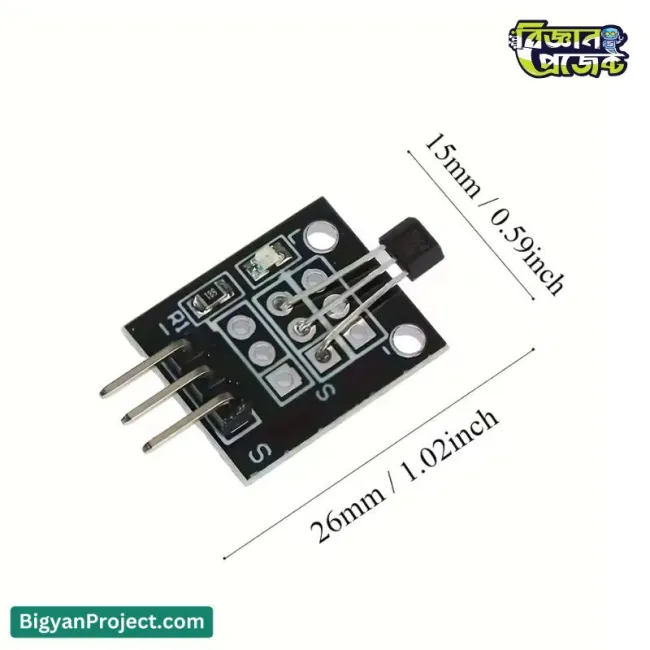

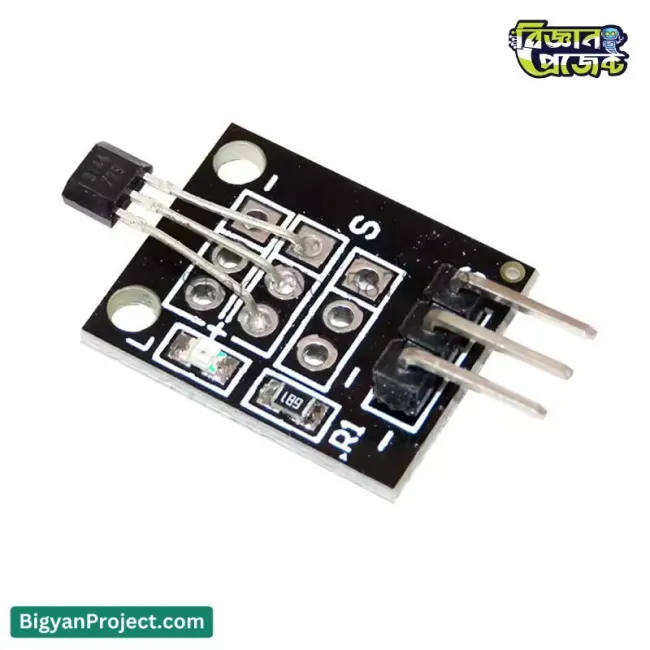

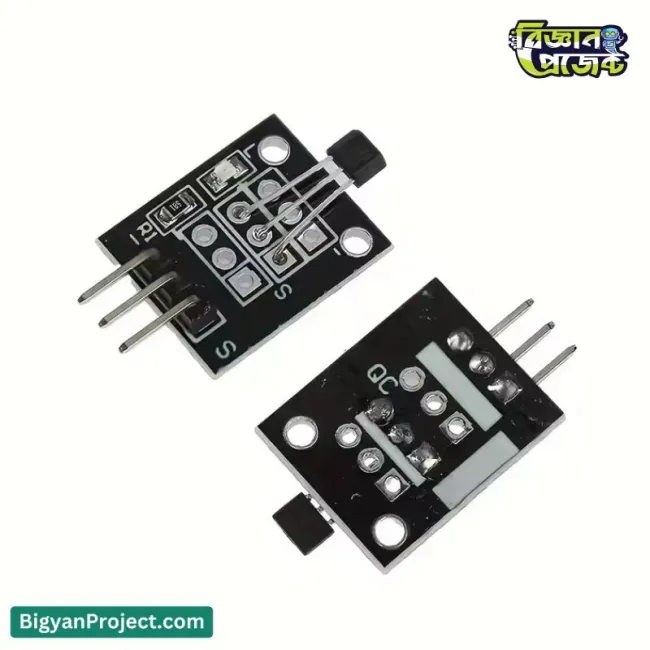

KY-003 হল ইফেক্ট A3144E ম্যাগনেটিক সেন্সর মডিউল

Arduino DIY প্রোজেক্টের জন্য A3 সংವೇদী হল ইফেক্ট ম্যাগনেটিক সেন্সর মডিউল KY-003

আপনার ইলেকট্রনিক্স প্রোজেক্টে স্পর্শবিহীন সুইচিং এবং ম্যাগনেটিক ডিটেকশনের সম্ভাবনা উন্মোচন করুন KY-003 হল ইফেক্ট ম্যাগনেটিক সেন্সর মডিউল দিয়ে, যেখানে রয়েছে অত্যন্ত সংবেদনশীল A3144E সেন্সর IC। বাংলাদেশের যেকোনো ইলেকট্রনিক্স উৎসাহীর জন্য এই ছোট এবং বহুমুখী মডিউলটি একটি অপরিহার্য কম্পোনেন্ট। আপনি স্কুলের বিজ্ঞান মেলার প্রোজেক্ট নিয়ে কাজ করা একজন ছাত্র বা কোনো জটিল অটোমেশন সিস্টেম তৈরি করা একজন হবিস্ট হোন না কেন, এই সেন্সরটি চৌম্বকীয় ক্ষেত্রের উপস্থিতি শনাক্ত করার সাথে সাথেই একটি নির্ভরযোগ্য ডিজিটাল আউটপুট প্রদান করে। বিজ্ঞান প্রজেক্ট (Bigyan Project)-এ আমরা আপনার উদ্ভাবনী কাজকে আরও এগিয়ে নিতে KY-003 এর মতো উচ্চমানের কম্পোনেন্ট সরবরাহ করি। এই মডিউলটি Arduino-এর মতো জনপ্রিয় মাইক্রোকন্ট্রোলারের সাথে খুব সহজে ব্যবহার করা যায়, যা এটিকে ম্যাগনেটিক সেন্সিং এবং ইন্টারেক্টিভ স্মার্ট ডিভাইস তৈরির জন্য একটি উপযুক্ত সূচনা করে তোলে।

প্রোডাক্ট স্পেসিফিকেশন

বৈশিষ্ট্য

• সঠিক সনাক্তকরণের জন্য উচ্চ সংবেদনশীলতা এবং দ্রুত রেসপন্স টাইম।
• বিল্ট-ইন Schmitt trigger একটি পরিষ্কার এবং ত্রুটিমুক্ত ডিজিটাল আউটপুট নিশ্চিত করে।
• প্রশস্ত অপারেটিং ভোল্টেজ রেঞ্জ (3.3V-5V) এটিকে বেশিরভাগ মাইক্রোকন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ করে তোলে।
• অন-বোর্ড LED পাওয়ার এবং ম্যাগনেটিক ফিল্ড ডিটেকশনের স্ট্যাটাস তাৎক্ষণিকভাবে প্রদর্শন করে।
• টেকসই এবং ছোট আকারের ডিজাইন, যা যেকোনো DIY প্রোজেক্টে সহজেই যুক্ত করা যায়।
• স্বল্প পাওয়ার খরচ, যা ব্যাটারি চালিত অ্যাপ্লিকেশনের জন্য উপযুক্ত।

অ্যাপ্লিকেশন / ব্যবহার

বিজ্ঞান প্রজেক্ট-এর KY-003 সেন্সরের বহুমুখীতা এটিকে বিভিন্ন বাস্তব এবং শিক্ষামূলক প্রোজেক্টের জন্য উপযুক্ত করে তুলেছে:

• প্রক্সিমিটি সুইচ: দরজা, জানালা বা কোনো বাক্সের ঢাকনা খোলা বা বন্ধ কিনা তা সনাক্ত করতে ব্যবহৃত হয়।
• গতি পরিমাপ: মোটর বা চাকার RPM মাপার জন্য একটি নন-কন্টাক্ট ট্যাচোমিটার তৈরি করা যায়।
• অবস্থান নির্ণয়: কোনো মেশিন বা রোবটিক আর্মের চলমান অংশের অবস্থান নির্ধারণ করা যায়।
• ব্রাশবিহীন DC মোটর কন্ট্রোল: ব্রাশবিহীন মোটরের কমিউটেশনে এটি ব্যবহৃত হয়।
• ম্যাগনেটিক এনকোডার: ইউজার ইনপুটের জন্য সাধারণ রোটারি এনকোডার তৈরি করা যায়।
• নিরাপত্তা ব্যবস্থা: আপনার বাড়ি বা ল্যাবের জন্য একটি সাধারণ ম্যাগনেটিক অ্যালার্ম সিস্টেম ডিজাইন করা যায়।

ব্যবহারবিধি / কিভাবে ব্যবহার করবেন

KY-003 মডিউলটিকে একটি Arduino-এর সাথে সংযোগ করা খুবই সহজ। শুরু করার জন্য এই সাধারণ নির্দেশিকাটি অনুসরণ করুন।

পিনআউট বর্ণনা:

• S (Signal): আপনার Arduino-এর একটি ডিজিটাল I/O পিনের সাথে সংযোগ করুন (যেমন, পিন 3)।
• + (VCC): আপনার Arduino-এর 5V বা 3.3V পিনের সাথে সংযোগ করুন।
• - (GND): আপনার Arduino-এর GND পিনের সাথে সংযোগ করুন।

উদাহরণ Arduino কোড:

int sensorPin = 3;      // সেন্সর ইনপুট পিন নির্ধারণ
int ledPin = 13;        // বিল্ট-ইন LED পিন নির্ধারণ
int sensorState = 0;    // সেন্সরের স্ট্যাটাস সংরক্ষণের জন্য ভ্যারিয়েবল

void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(sensorPin, INPUT);
  Serial.begin(9600);
}

void loop() {
  // সেন্সরের অবস্থা পড়ুন
  sensorState = digitalRead(sensorPin);

  // সেন্সরটি চুম্বক সনাক্ত করেছে কিনা তা পরীক্ষা করুন
  if (sensorState == HIGH) {
    digitalWrite(ledPin, HIGH); // LED চালু করুন
    Serial.println("Magnet Detected!");
  } else {
    digitalWrite(ledPin, LOW);  // LED বন্ধ করুন
    Serial.println("No Magnet...");
  }
  delay(100); // স্থিতিশীলতার জন্য সামান্য ডিলে
}

সাধারণ জিজ্ঞাসা (FAQs)

• প্রশ্ন: এই সেন্সরের জন্য আমার কী ধরনের চুম্বক প্রয়োজন?
  উত্তর: যেকোনো সাধারণ স্থায়ী চুম্বক যেমন নিওডিমিয়াম বা ফেরাইট চুম্বক কাজ করবে। চুম্বকের শক্তির উপর সনাক্তকরণের দূরত্ব নির্ভর করবে।
• প্রশ্ন: সেন্সরটি কি চুম্বকের উত্তর বা দক্ষিণ মেরুর প্রতি সংবেদনশীল?
  উত্তর: A3144E সেন্সরটি সাধারণত সেন্সর IC-এর ব্র্যান্ডেড মুখের দিকে চুম্বকের দক্ষিণ মেরু উপস্থিত হলে সক্রিয় হয়।
• প্রশ্ন: আমি কি এই সেন্সরটি দিয়ে চৌম্বক ক্ষেত্রের শক্তি পরিমাপ করতে পারি?
  উত্তর: না, KY-003 একটি ডিজিটাল সুইচ। এটি শুধুমাত্র চৌম্বক ক্ষেত্রের উপস্থিতি বা অনুপস্থিতি নির্দেশ করার জন্য একটি HIGH বা LOW সংকেত আউটপুট দেয়, তার শক্তি পরিমাপ করে না। শক্তি পরিমাপের জন্য, আপনার একটি অ্যানালগ হল ইফেক্ট সেন্সর প্রয়োজন হবে।
• প্রশ্ন: এই সেন্সরের সর্বোচ্চ সনাক্তকরণ পরিসীমা কত?
  উত্তর: এর পরিসীমা সাধারণত কয়েক মিলিমিটার থেকে প্রায় এক সেন্টিমিটার পর্যন্ত হয়, যা ব্যবহৃত চুম্বকের শক্তি এবং আকারের উপর ব্যাপকভাবে নির্ভরশীল।

চ্যালেঞ্জ এবং বিবেচ্য বিষয়

• সেন্সরটি ইউনিপোলার, যার অর্থ এটি সাধারণত শুধুমাত্র একটি চৌম্বকীয় মেরুর (সাধারণত দক্ষিণ) প্রতি সাড়া দেয়।
• শনাক্তকরণের দূরত্ব সীমিত এবং এটি চুম্বকের শক্তির উপর নির্ভরশীল।
• সেন্সরটি শক্তিশালী বাহ্যিক চৌম্বকীয় ক্ষেত্র দ্বারা প্রভাবিত হতে পারে।

সামঞ্জস্যতা (Compatibility)

• মাইক্রোকন্ট্রোলার: Arduino (UNO, Nano, Mega), ESP8266, ESP32, Raspberry Pi (প্রয়োজনে লেভেল শিফটার সহ), এবং অন্যান্য AVR/PIC মাইক্রোকন্ট্রোলারের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
• সিস্টেম: 3.3V থেকে 5V রেঞ্জের মধ্যে চালিত যেকোনো ডিজিটাল লজিক সার্কিটে ব্যবহার করা যেতে পারে।

ভবিষ্যতে উন্নতির সুযোগ

• একাধিক সেন্সর একত্রিত করে একটি ম্যাগনেটিক ফিল্ড ম্যাপিং সিস্টেম তৈরি করা যেতে পারে।
• সার্ভো মোটরের সাথে যুক্ত করে একটি ম্যাগনেটিক অবজেক্ট সর্টার তৈরি করা যেতে পারে।
• এটি দিয়ে একটি ডিজিটাল কম্পাস তৈরি করা যেতে পারে যা সময়ের সাথে ডেটা লগ করে।

সুবিধাসমূহ

• সনাক্তকরণের জন্য একটি নির্ভরযোগ্য এবং পুনরাবৃত্তিযোগ্য নন-কন্টাক্ট পদ্ধতি প্রদান করে।
• সাধারণ ডিজিটাল ইন্টারফেসের জন্য ন্যূনতম কোডিং এবং প্রসেসিং পাওয়ার প্রয়োজন।
• কম দাম এটিকে শিক্ষামূলক উদ্দেশ্য এবং বড় আকারের হবি প্রোজেক্টের জন্য সহজলভ্য করে তোলে।
• সাধারণ ফিজিক্যাল সুইচের যান্ত্রিক ক্ষয় দূর করে প্রোজেক্টের সুরক্ষা বাড়ায়।

উপসংহার

KY-003 A3144E হল ইফেক্ট সেন্সর মডিউলটি ইলেকট্রনিক্স এবং অটোমেশন নিয়ে আগ্রহী এমন প্রত্যেকের জন্য একটি অপরিহার্য কম্পোনেন্ট। এর সরলতা, নির্ভরযোগ্যতা এবং সাশ্রয়ী মূল্য এটিকে বিস্তৃত অ্যাপ্লিকেশনের জন্য একটি চমৎকার পছন্দ করে তুলেছে। আপনি যখন বিজ্ঞান প্রজেক্ট থেকে কেনাকাটা করেন, তখন আপনি শুধু একটি কম্পোনেন্ট পান না; আপনি অগণিত সৃজনশীল সম্ভাবনার দরজা খোলার একটি চাবি পান। আজই আপনার পরবর্তী উদ্ভাবনী প্রোজেক্ট তৈরি করা শুরু করুন!
