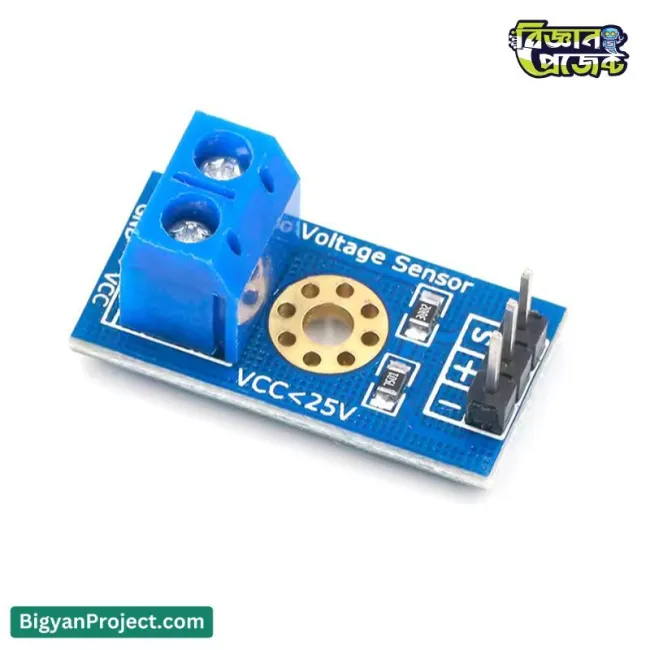

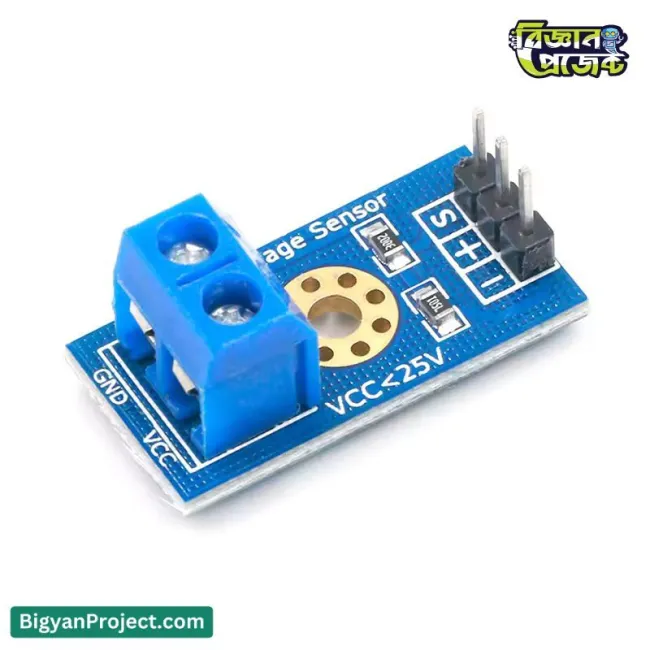

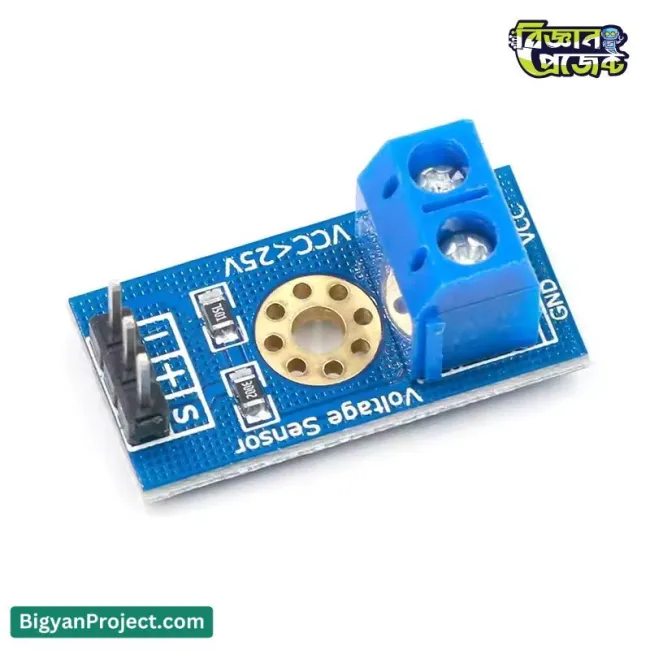

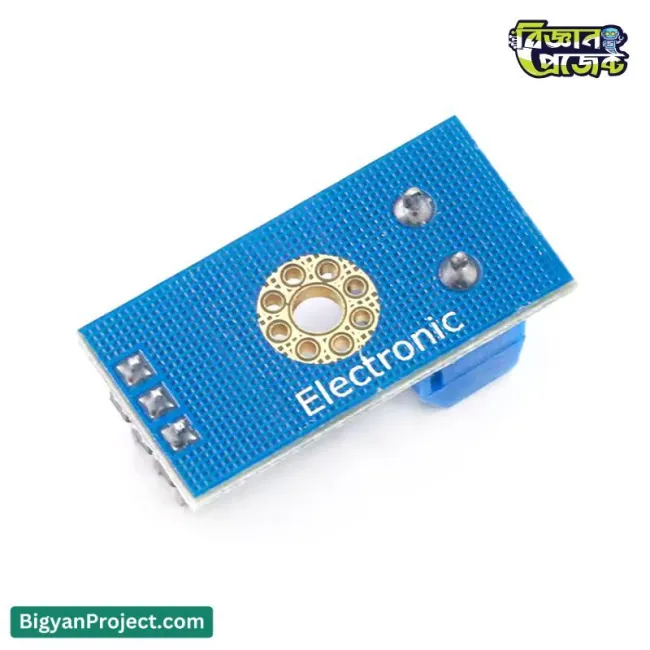

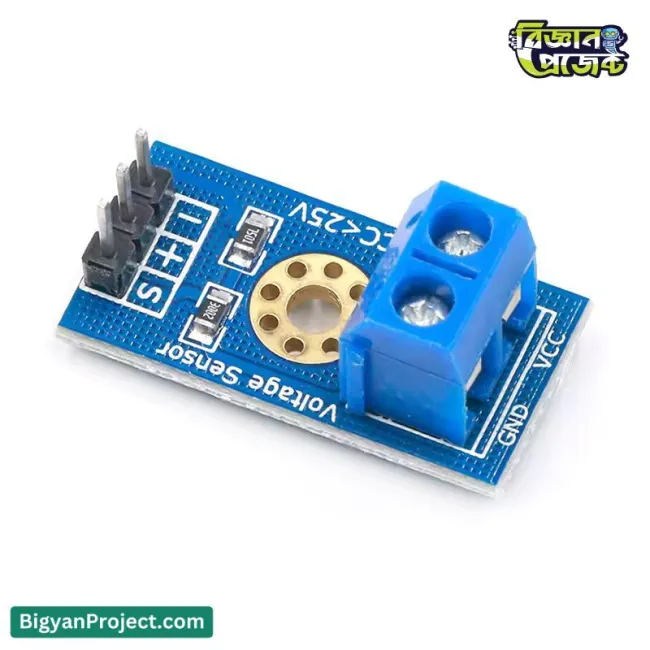

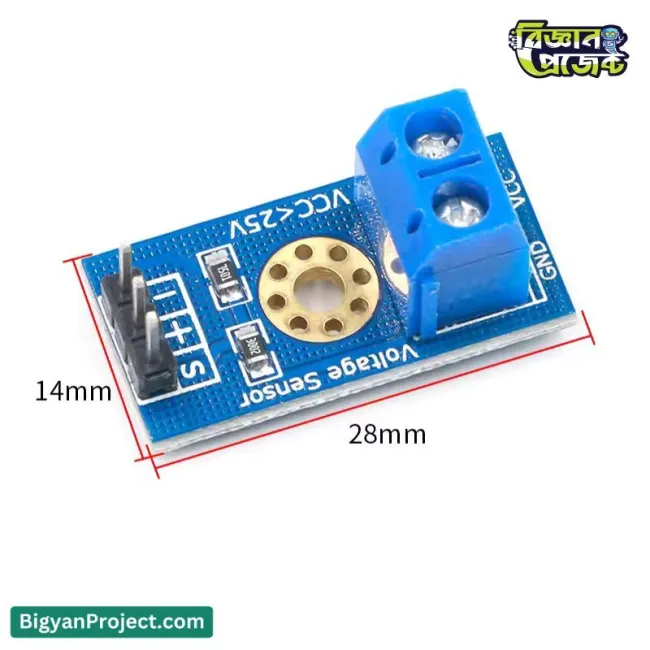

আরডুইনোর জন্য ডি.সি. ভোল্টেজ সেন্সর মডিউল (0-25V)

আরডুইনো ও বিভিন্ন DIY প্রজেক্টের জন্য ডি.সি. ভোল্টেজ মাপার সেন্সর মডিউল (0-25V)

আপনার মাইক্রোকন্ট্রোলার প্রজেক্টের সম্পূর্ণ সম্ভাবনা উন্মোচন করতে ব্যবহার করুন আমাদের ডি.সি. ভোল্টেজ সেন্সর মডিউল। বাংলাদেশের যেকোনো ইলেকট্রনিক্স উৎসাহী, ছাত্র বা DIY বিল্ডারের জন্য এটি একটি অত্যন্ত প্রয়োজনীয় যন্ত্রাংশ। প্রায়শই আরডুইনোর মতো জনপ্রিয় মাইক্রোকন্ট্রোলারগুলো শুধুমাত্র অল্প ভোল্টেজ (0-5V) পরিমাপ করতে পারে। তাই যখন ব্যাটারি, পাওয়ার সাপ্লাই বা সোলার প্যানেলের মতো উচ্চ ভোল্টেজের উৎস মাপার প্রয়োজন হয়, তখন একটি চ্যালেঞ্জ তৈরি হয়। বিজ্ঞান প্রজেক্ট-এর এই মডিউলটি হলো তার সবচেয়ে সহজ সমাধান। এটি বিশেষভাবে রেজিস্টর ভোল্টেজ ডিভাইডার নীতির উপর ভিত্তি করে তৈরি করা হয়েছে, যা ২৫ ভোল্ট পর্যন্ত ডি.সি. ইনপুট ভোল্টেজকে পাঁচ ভাগের এক ভাগে নামিয়ে আনে। এর ফলে ভোল্টেজটি আপনার মাইক্রোকন্ট্রোলারের ADC (Analog-to-Digital Converter) পিনের জন্য নিরাপদ পাঠযোগ্য সীমার মধ্যে চলে আসে, যা আপনাকে বাস্তব জগতের ভোল্টেজ ডেটা আপনার প্রজেক্টে নির্ভুলভাবে ব্যবহার করার সুযোগ করে দেয়।

পণ্যের স্পেসিফিকেশন (Specifications)

বৈশিষ্ট্যসমূহ

• প্রশস্ত পরিমাপের পরিসর: ০ থেকে ২৫ ভোল্ট পর্যন্ত ডি.সি. ভোল্টেজ নির্ভুলভাবে মাপতে পারে, যা বেশিরভাগ হবি প্রজেক্টের চাহিদা পূরণ করে।
• সহজ ইন্টারফেস: মাত্র তিনটি পিন (VCC, GND, Signal) ব্যবহার করে সহজেই যেকোনো প্রজেক্টে যুক্ত করা যায়।
• স্থিতিশীল পারফরম্যান্স: উন্নত মানের রেজিস্টর ব্যবহারের ফলে এর রিডিং হয় অত্যন্ত স্থিতিশীল এবং নির্ভরযোগ্য।
• মাইক্রোকন্ট্রোলার-বান্ধব: উচ্চ ভোল্টেজকে কমিয়ে এনে আপনার মূল্যবান মাইক্রোকন্ট্রোলারের ADC পিনকে সুরক্ষিত রাখে।
• ছোট এবং হালকা: এর কমপ্যাক্ট ডিজাইনের কারণে যেকোনো ছোট প্রজেক্টেও সহজে ব্যবহার করা যায়।
• স্বল্প পাওয়ার খরচ: ব্যাটারি চালিত প্রজেক্টের জন্য এটি খুবই উপযোগী, কারণ এটি খুব কম পাওয়ার ব্যবহার করে।

ব্যবহার এবং প্রয়োগ

বিজ্ঞান প্রজেক্ট-এর এই মডিউলটি দিয়ে অসংখ্য প্রজেক্ট তৈরি করা সম্ভব, যেমন:

• ব্যাটারি লেভেল মনিটরিং: লিথিয়াম আয়ন, 18650, LiPo বা গাড়ির 12V ব্যাটারির চার্জ নিরীক্ষণ করা।
• ডিজিটাল ভোল্টমিটার তৈরি: আরডুইনো এবং একটি LCD বা OLED ডিসপ্লে যুক্ত করে নিজের ভোল্টমিটার বানানো।
• পাওয়ার সাপ্লাই মনিটরিং: আপনার ডিসি পাওয়ার সাপ্লাইয়ের আউটপুট ভোল্টেজ স্থিতিশীল আছে কিনা তা পরীক্ষা করা।
• সোলার প্যানেল প্রজেক্ট: ছোট সোলার প্যানেলের ভোল্টেজ মেপে তার কার্যকারিতা যাচাই করা।
• অটোমোবাইল ইলেকট্রনিক্স: গাড়ির 12V ব্যাটারির অবস্থা পরীক্ষা করা।
• ওভার-ভোল্টেজ প্রোটেকশন সিস্টেম: ভোল্টেজ একটি নির্দিষ্ট সীমার বেশি হলে অ্যালার্ম বাজানো বা সার্কিট বন্ধ করে দেওয়ার সিস্টেম তৈরি করা।

ব্যবহারবিধি

এই ভোল্টেজ সেন্সর মডিউলটি ব্যবহার করা অত্যন্ত সহজ। নিচের ধাপগুলো অনুসরণ করুন:

1. কানেকশন: মডিউলটিকে আপনার আরডুইনোর সাথে যুক্ত করুন।
   • মডিউলের '-' পিনটি আরডুইনোর GND পিনের সাথে যুক্ত করুন।
   • মডিউলের '+' পিনটি আরডুইনোর 5V পিনের সাথে যুক্ত করুন।
   • মডিউলের 'S' পিনটি আরডুইনোর যেকোনো অ্যানালগ পিনে (যেমন: A0) যুক্ত করুন।
   • যে ভোল্টেজ মাপতে চান, তার পজিটিভ প্রান্ত স্ক্রু টার্মিনালের VCC এবং নেগেটিভ প্রান্ত GND তে সংযুক্ত করুন।
2. কোডিং: মডিউলটি ইনপুট ভোল্টেজকে ৫ ভাগ কমিয়ে দেয়। তাই আসল ভোল্টেজ পেতে হলে অ্যানালগ রিডিংকে ৫ দিয়ে গুণ করতে হবে। নিচের কোডটি আপনার Arduino IDE-তে আপলোড করুন।

void setup() {
  // 9600 বিটস পার সেকেন্ডে সিরিয়াল কমিউনিকেশন শুরু করুন
  Serial.begin(9600);
}

void loop() {
  // সেন্সর থেকে অ্যানালগ ভ্যালু পড়ুন (A0 পিনে সংযুক্ত)
  int adc_value = analogRead(A0);

  // অ্যানালগ ভ্যালু (0-1023) কে ভোল্টেজে (0-5V) রূপান্তর করুন
  float adc_voltage = (adc_value / 1023.0) * 5.0;

  // সেন্সরটি ইনপুট ভোল্টেজকে ৫ দিয়ে ভাগ করে, তাই আসল ভোল্টেজ পেতে ৫ দিয়ে গুণ করতে হবে
  float input_voltage = adc_voltage * 5.0;

  Serial.print("Input Voltage: ");
  Serial.print(input_voltage);
  Serial.println(" V");

  delay(1000); // পরবর্তী রিডিংয়ের জন্য এক সেকেন্ড অপেক্ষা করুন
}

সাধারণ জিজ্ঞাসা (FAQs)

• প্রশ্ন: এই মডিউল দিয়ে কি এসি (AC) ভোল্টেজ মাপা যাবে?
  উত্তর: না, এই মডিউলটি শুধুমাত্র ডি.সি. (DC) ভোল্টেজ মাপার জন্য ডিজাইন করা হয়েছে। এসি ভোল্টেজের সাথে এটি সংযুক্ত করলে মডিউল এবং আপনার মাইক্রোকন্ট্রোলার উভয়ই নষ্ট হয়ে যেতে পারে।
• প্রশ্ন: আমি যদি ২৫ ভোল্টের বেশি ইনপুট দিই তাহলে কী হবে?
  উত্তর: ২৫ ভোল্টের বেশি ইনপুট দিলে সেন্সরটি স্থায়ীভাবে নষ্ট হয়ে যেতে পারে। এটি আপনার মাইক্রোকন্ট্রোলারের অ্যানালগ পিনকেও নষ্ট করে দিতে পারে।
• প্রশ্ন: আমার রিডিং কিছুটা ভুল আসছে কেন?
  উত্তর: এর নির্ভুলতা আপনার আরডুইনোর 5V সাপ্লাই এবং মডিউলের রেজিস্টরের উপর নির্ভর করে। আরও ভালো ফলাফলের জন্য, একটি মাল্টিমিটার দিয়ে আপনার আরডুইনোর 5V পিনের সঠিক ভোল্টেজ মেপে নিন এবং কোডে '5.0' এর পরিবর্তে সেই মানটি ব্যবহার করুন।
• প্রশ্ন: এটি কি ESP32 বা রাস্পবেরি পাই দিয়ে ব্যবহার করা যাবে?
  উত্তর: হ্যাঁ, তবে সতর্ক থাকতে হবে। এগুলো 3.3V সিস্টেমের ডিভাইস। তাই মডিউলটিকে 3.3V পাওয়ার দিতে হবে এবং মনে রাখতে হবে যে সর্বোচ্চ ইনপুট ভোল্টেজ কমে 16.5V (3.3V x 5) হয়ে যাবে।

সীমাবদ্ধতা ও বিবেচ্য বিষয়

• এটি একটি নন-আইসোলেটেড মডিউল, অর্থাৎ যে উৎসের ভোল্টেজ মাপা হচ্ছে তার গ্রাউন্ড মাইক্রোকন্ট্রোলারের গ্রাউন্ডের সাথে সংযুক্ত থাকে।
• সাধারণ হবি প্রজেক্টের জন্য এর নির্ভুলতা যথেষ্ট, তবে ক্যালিব্রেশন ছাড়া উচ্চ-নির্ভুল বৈজ্ঞানিক পরিমাপের জন্য উপযুক্ত নাও হতে পারে।

কম্প্যাটিবিলিটি (Compatibility)

• আরডুইনো বোর্ড: Uno, Nano, Mega, Pro Mini এবং অ্যানালগ ইনপুট পিনসহ সকল সংস্করণ।
• ESP বোর্ড: ESP32, ESP8266 (3.3V লজিকের কারণে সতর্কতার সাথে ব্যবহার করতে হবে)।
• STM32 বোর্ড: STM32 সিরিজের মাইক্রোকন্ট্রোলারের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
• রাস্পবেরি পাই: রাস্পবেরি পাই এর নিজস্ব অ্যানালগ পিন না থাকায় একটি এক্সটার্নাল ADC (যেমন: MCP3008) প্রয়োজন হবে।

ভবিষ্যতে যা যা করা যেতে পারে

• একটি OLED বা LCD ডিসপ্লে যুক্ত করে এটিকে একটি স্বতন্ত্র পোর্টেবল ভোল্টমিটারে পরিণত করা।
• ESP32 বা ESP8266 ব্যবহার করে ভোল্টেজ ডেটা Wi-Fi এর মাধ্যমে পাঠিয়ে দূর থেকে মনিটরিং করা।
• একটি কারেন্ট সেন্সরের সাথে একত্রিত করে একটি সম্পূর্ণ পাওয়ার মনিটরিং সিস্টেম তৈরি করা।
• একটি এসডি কার্ডে ভোল্টেজের ডেটা লগ করে ব্যাটারির ডিসচার্জ কার্ভ ট্র্যাক করা।

সুবিধাসমূহ (Benefits)

• প্রজেক্টকে সহজ করে তোলে: নিজের ভোল্টেজ ডিভাইডার সার্কিট ডিজাইন এবং তৈরির ঝামেলা থেকে মুক্তি দেয়।
• হার্ডওয়্যার সুরক্ষিত রাখে: আপনার মাইক্রোকন্ট্রোলারকে অতিরিক্ত ভোল্টেজ থেকে রক্ষা করে।
• নতুন সম্ভাবনার দ্বার খোলে: বাস্তব জগতের অ্যানালগ সিগন্যাল নিয়ে কাজ করার সুযোগ তৈরি করে দেয়।
• শেখার জন্য দুর্দান্ত: অ্যানালগ ইনপুট, ADC এবং ভোল্টেজ ডিভাইডার সম্পর্কে হাতে-কলমে শেখার জন্য এটি একটি চমৎকার টুল।
• সাশ্রয়ী ও নির্ভরযোগ্য: আপনার টুলকিটে ভোল্টেজ পরিমাপের সক্ষমতা যুক্ত করার জন্য বিজ্ঞান প্রজেক্ট-এর একটি সাশ্রয়ী সমাধান।

উপসংহার

ডি.সি. ভোল্টেজ সেন্সর মডিউল শুধুমাত্র একটি যন্ত্রাংশ নয়; এটি আরও উন্নত এবং বাস্তবসম্মত ইলেকট্রনিক প্রজেক্ট তৈরির একটি প্রবেশদ্বার। এর সরলতা, নির্ভরযোগ্যতা এবং ব্যাপক ব্যবহার এটিকে প্রত্যেক হবিস্টের টুলবক্সে একটি অপরিহার্য আইটেম করে তুলেছে। আজই বিজ্ঞান প্রজেক্ট থেকে আপনার মডিউলটি অর্ডার করুন এবং ইলেকট্রনিক্সের জগতে আপনার যাত্রার পরবর্তী ধাপে এগিয়ে যান।
