BC547 এনপিএন জেনারেল পারপাস ট্রানজিস্টর
🚚 হোম ডেলিভারি চার্জ
ঢাকা শহরের ভিতরে৮০৳
সাভার, গাজীপুর, নারায়ণগঞ্জ১০০৳
বাকি সকল (জেলা / থানা / গ্রামে)১৩৫৳
📦 ১টি আইটেম হোক বা ১০০টি আইটেম, ডেলিভারি চার্জ মাত্র একবারই দিতে হবে।
🧰 প্রজেক্ট/বড় পণ্যের ক্ষেত্রে আকার ও ওজন অনুযায়ী চার্জ পরিবর্তন হতে পারে।
⚠️ ফেইক অর্ডার প্রতিরোধে ডেলিভারি চার্জ হিসেবে ১০০ টাকা অগ্রিম নেওয়া হতে পারে।

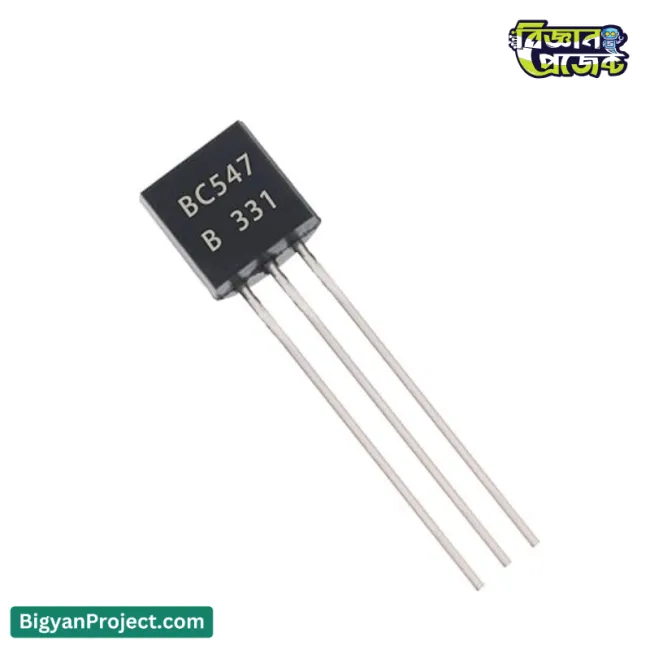

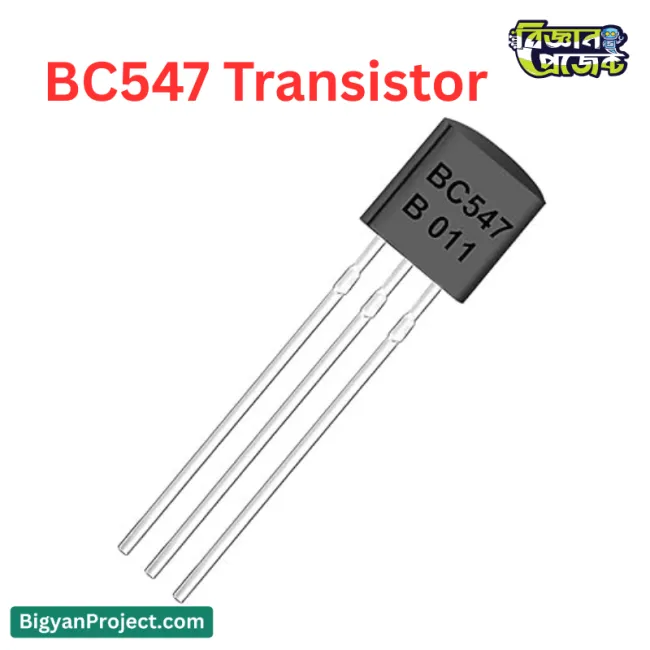

BC547 এনপিএন সিগন্যাল ট্রানজিস্টর
BC547 একটি বহুল ব্যবহৃত এনপিএন সিগন্যাল ট্রানজিস্টর যা ছোট ভোল্টেজ এবং কম কারেন্টের সার্কিটে ব্যবহার করা হয়। সুইচিং এবং এমপ্লিফিকেশনের জন্য এটি জনপ্রিয়। সহজ ব্যবহারযোগ্যতা ও নির্ভরযোগ্যতার কারণে এটি ছাত্রছাত্রী এবং ইলেকট্রনিক্স প্রেমীদের জন্য একটি আদর্শ ট্রানজিস্টর।
স্পেসিফিকেশন
- ট্রানজিস্টর টাইপ: NPN
- কলেক্টর-এমিটার ভোল্টেজ (Vce): সর্বোচ্চ 45V
- কলেক্টর কারেন্ট (Ic): সর্বোচ্চ 100mA
- বেজ কারেন্ট (Ib): সর্বোচ্চ 5mA
- ডিসি কারেন্ট গেইন (hFE): 110 থেকে 800
- কলেক্টর-এমিটার স্যাচুরেশন ভোল্টেজ (Vce(sat)): প্রায় 200mV
- বেজ-এমিটার স্যাচুরেশন ভোল্টেজ (Vbe(sat)): প্রায় 900mV
- প্যাকেজ: TO-92 / SOT-23
- ব্যবহার: সুইচিং, এমপ্লিফায়ার, ড্রাইভার সার্কিট
আপনি পছন্দ করতে পারেন
- Out Of Stock
যেসব পণ্য দেখেছেন
এই ক্যাটাগরির আরো 2 টি পন্য :
- নতুন
- Out Of Stock
বেসিক কম্পোনেন্ট ক্যাটাগরি থেকে আরো 25 টি পণ্য:
- নতুন
- Out Of Stock
- -51৳
- Out Of Stock
যারা এই পণ্যটি কিনেছেন তারা এগুলোও দেখেছেন
- On sale!
- -15৳
- Out Of Stock
- On sale!
- -10৳
কমেন্ট (0)
BC547 এনপিএন জেনারেল পারপাস ট্রানজিস্টর
BC547 একটি বহুল ব্যবহৃত এনপিএন সিগন্যাল ট্রানজিস্টর যা ছোট ভোল্টেজ ও কম কারেন্ট সার্কিটে অত্যন্ত কার্যকর। সুইচিং, এমপ্লিফিকেশন এবং শিক্ষামূলক কাজে এর ব্যবহার ব্যাপক। এর নির্ভরযোগ্যতা, সহজলভ্যতা এবং সাশ্রয়ী দামের কারণে এটি ছাত্রছাত্রী, হবি মেকার এবং প্রফেশনাল সার্কিট ডিজাইনারদের কাছে সমান জনপ্রিয়। বিজ্ঞান প্রজেক্ট থেকে আপনি সহজেই এই ট্রানজিস্টর সংগ্রহ করতে পারবেন আপনার প্রোজেক্টের জন্য।
স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|---|
| ট্রানজিস্টর টাইপ | NPN |
| কলেক্টর-এমিটার ভোল্টেজ (Vce) | সর্বোচ্চ 45V |
| কলেক্টর কারেন্ট (Ic) | সর্বোচ্চ 100mA |
| বেজ কারেন্ট (Ib) | সর্বোচ্চ 5mA |
| ডিসি কারেন্ট গেইন (hFE) | 110 থেকে 800 |
| Vce(sat) | প্রায় 200mV |
| Vbe(sat) | প্রায় 900mV |
| প্যাকেজ টাইপ | TO-92, SOT-23 |
| ফ্রিকোয়েন্সি রেসপন্স | সর্বোচ্চ 300 MHz |
| জাংশন টেম্পারেচার | সর্বোচ্চ 150°C |
ফিচার
- কম নয়েজ সহ সিগন্যাল প্রসেসিংয়ের জন্য উপযুক্ত
- বিভিন্ন সার্কিটের জন্য প্রশস্ত DC গেইন রেঞ্জ
- অডিও ও আরএফ সার্কিটে ব্যবহারযোগ্য
- TO-92 প্যাকেজ সহজে ব্রেডবোর্ডে ব্যবহারযোগ্য
- SOT-23 প্যাকেজ সারফেস মাউন্ট ডিজাইনের জন্য উপযুক্ত
- লো থেকে মিডিয়াম পাওয়ার সার্কিটে নির্ভরযোগ্য পারফরম্যান্স
ব্যবহার / অ্যাপ্লিকেশন
- সাধারণ সুইচিং সার্কিট
- অডিও ও সিগন্যাল এমপ্লিফিকেশন
- রিলে ড্রাইভার সার্কিট
- এলইডি ড্রাইভার ও ইন্ডিকেটর সিস্টেম
- সেন্সর ইন্টারফেসিং প্রোজেক্ট
- শিক্ষামূলক প্রোজেক্ট ও বিজ্ঞান প্রজেক্টে ব্যবহার
ব্যবহার নির্দেশিকা
BC547 ব্যবহার করার সময় বেজে একটি রেজিস্টরের মাধ্যমে ইনপুট সিগন্যাল দিন যাতে বেজ কারেন্ট সীমিত থাকে। কলেক্টরকে পজিটিভ ভোল্টেজে এবং এমিটারকে গ্রাউন্ডে যুক্ত করুন। যথাযথ ভোল্টেজ প্রয়োগ করলে ট্রানজিস্টর অন হয়ে কলেক্টর থেকে এমিটারে কারেন্ট প্রবাহিত হয়। বায়াসিং ঠিকভাবে করলে ট্রানজিস্টরকে কাট-অফ, অ্যাক্টিভ বা স্যাচুরেশন রিজিয়নে ব্যবহার করা যায়।
প্রশ্নোত্তর (FAQs)
- BC547 সর্বোচ্চ কত কারেন্ট নিতে পারে? - সর্বোচ্চ 100mA।
- অডিও এমপ্লিফিকেশনে কি ব্যবহার করা যায়? - হ্যাঁ, ছোট অডিও সার্কিটে ব্যবহারযোগ্য।
- BC547 আর BC548 কি একরকম? - কাছাকাছি হলেও ভোল্টেজ রেটিং কিছুটা আলাদা।
- BC547 এর বেজ কোন পিনে থাকে? - TO-92 প্যাকেজে ১ নাম্বার পিন বেজ।
- রিলে চালানো যাবে কি? - ছোট রিলে চালানো যায়, তবে বড় রিলের জন্য ড্রাইভার সার্কিট দরকার।
চ্যালেঞ্জ ও বিবেচনা
- কারেন্ট ধারণ ক্ষমতা সীমিত (সর্বোচ্চ 100mA)
- হাই পাওয়ার অ্যাপ্লিকেশনের জন্য উপযুক্ত নয়
- ভুল বায়াসিং করলে ক্ষতিগ্রস্ত হতে পারে
- উচ্চ ফ্রিকোয়েন্সিতে ক্রমাগত ব্যবহার করলে গরম হতে পারে
কম্প্যাটিবিলিটি
- BC548 ও BC549 এর সাথে সামঞ্জস্যপূর্ণ
- স্ট্যান্ডার্ড ব্রেডবোর্ডে সহজে ব্যবহারযোগ্য
- অনেক সার্কিটে 2N2222 বা 2N3904 দিয়ে রিপ্লেস করা যায়
- Arduino ও মাইক্রোকন্ট্রোলার প্রোজেক্টের জন্য উপযুক্ত
ভবিষ্যৎ উন্নয়নের সম্ভাবনা
- ছোট সার্কিটের জন্য SMD প্যাকেজ ব্যবহার
- ডার্লিংটন পেয়ার তৈরি করে বেশি গেইন পাওয়া
- উন্নত অডিও পারফরম্যান্সের জন্য অ্যাম্প্লিফায়ার মডিউলে ব্যবহার
- হাই পাওয়ার অ্যাপ্লিকেশনের জন্য বড় NPN ট্রানজিস্টরে আপগ্রেড
সুবিধা
- শিক্ষার্থী ও প্রফেশনাল উভয়ের জন্য নির্ভরযোগ্য
- সাশ্রয়ী দামে বিজ্ঞান প্রজেক্ট থেকে সহজে পাওয়া যায়
- শেখা ও প্রোটোটাইপ তৈরিতে বহুল ব্যবহৃত
- লো পাওয়ার সার্কিটে স্থিতিশীল পারফরম্যান্স
- একাডেমিক ও ইন্ডাস্ট্রিয়াল উভয় পর্যায়ের প্রোজেক্টে উপযোগী
উপসংহার
BC547 এনপিএন ট্রানজিস্টর ইলেকট্রনিক্স জগতে একটি অত্যন্ত জনপ্রিয় কম্পোনেন্ট। এর সাশ্রয়ী মূল্য, সহজলভ্যতা ও বহুমুখী ব্যবহারযোগ্যতা এটিকে সুইচিং, এমপ্লিফিকেশন এবং শিক্ষামূলক প্রোজেক্টের জন্য আদর্শ করে তুলেছে। বিজ্ঞান প্রজেক্টে আমরা নিশ্চিত করি যাতে শিক্ষার্থী, হবি মেকার এবং ইঞ্জিনিয়াররা সহজে এই ট্রানজিস্টর সংগ্রহ করতে পারে এবং তাদের ডিজাইনে নির্ভরযোগ্য পারফরম্যান্স পায়।
ডাটা শিট
- Video ID
- uH5-_P0KoWY
Important Notice
The product details on this page are collected from multiple reliable sources. Minor discrepancies may occur, so please check labels, instructions, and warnings before use.
Note: Images are for illustration only and may slightly differ from the actual product.
Unboxing Video: Please record an unboxing video showing the package was unopened before opening. Required for claims of missing, damaged, or incorrect items.
বাংলাদেশে BC547 এনপিএন জেনারেল পারপাস ট্রানজিস্টর এর দাম কত?
BC547 এনপিএন জেনারেল পারপাস ট্রানজিস্টর বর্তমানে বাংলাদেশে 5৳ টাকায় পাওয়া যাচ্ছে। এখনই বিজ্ঞান প্রজেক্ট থেকে অর্ডার করুন সেরা দামে।arrow_upward
