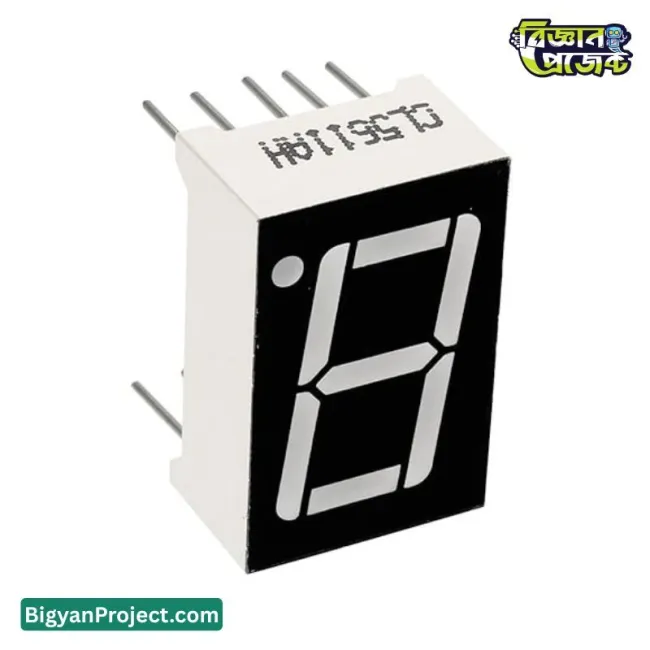

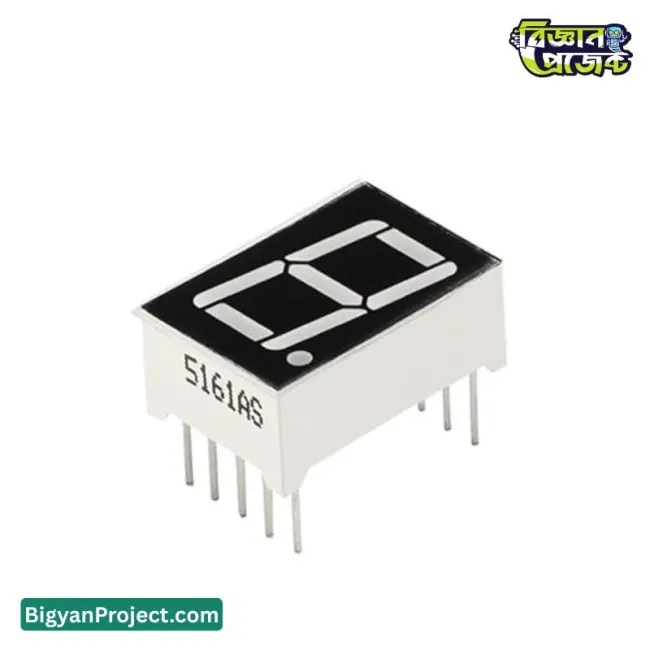

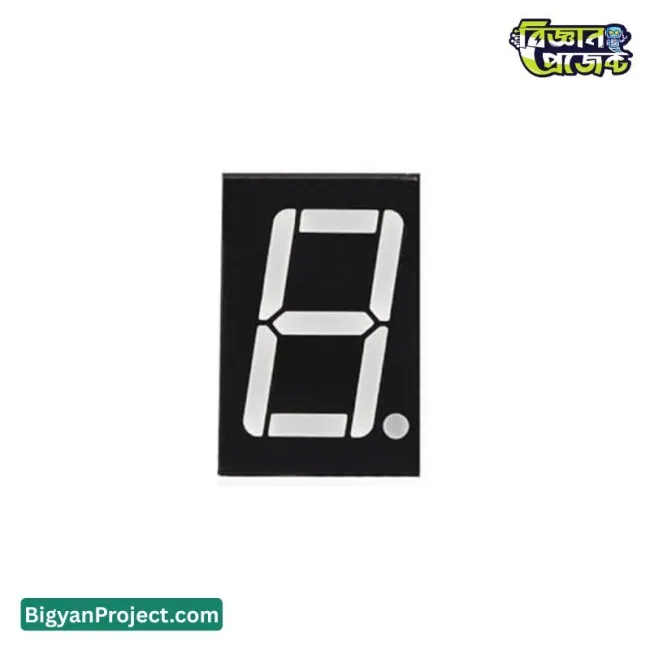

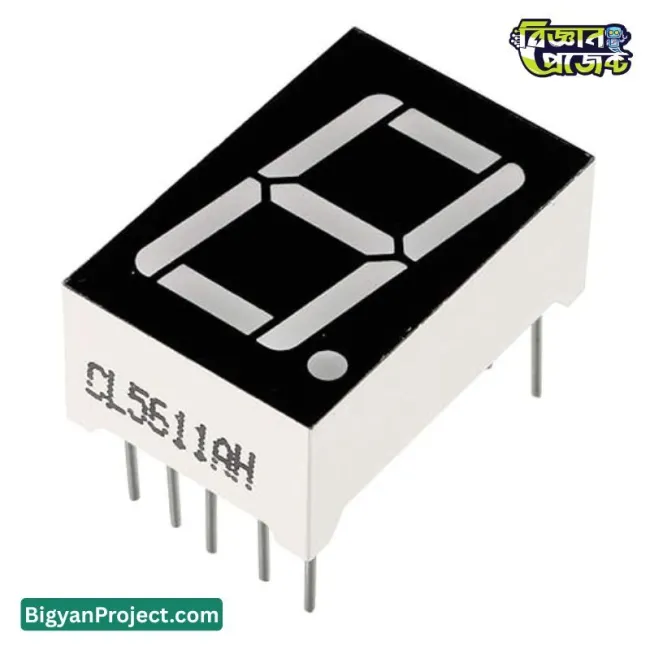

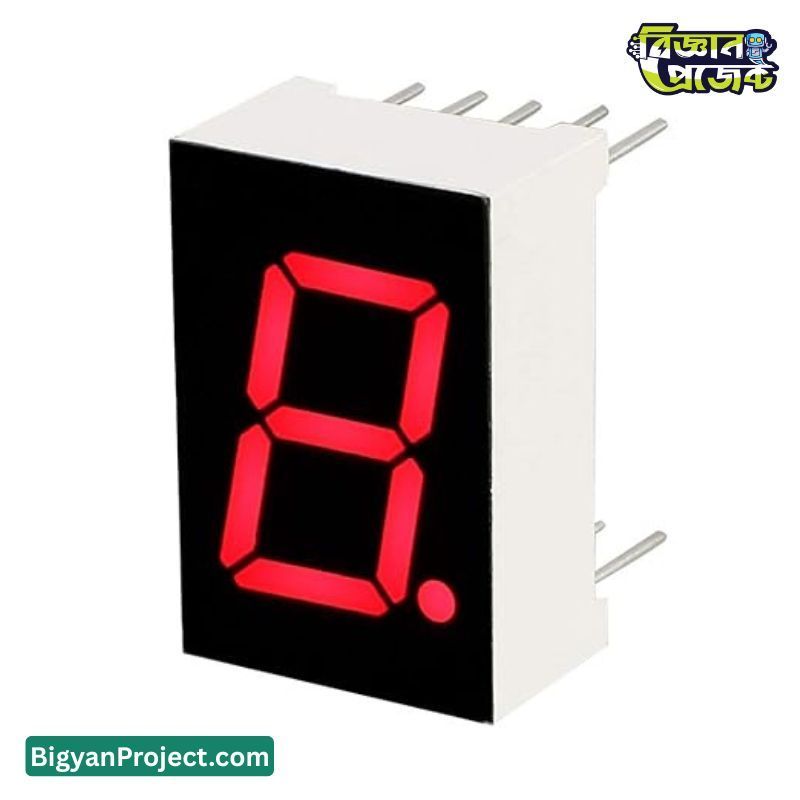

০.৫৬ ইঞ্চি ১ ডিজিট লাল ৭ সেগমেন্ট LED ডিসপ্লে ১০ পিন কমন ক্যাথোড

০.৫৬ ইঞ্চি ১ ডিজিট লাল ৭ সেগমেন্ট LED নিউমেরিক ডিসপ্লে কমন ক্যাথোড ১০ পিন

০.৫৬ ইঞ্চি সিঙ্গেল ডিজিট লাল ৭ সেগমেন্ট LED ডিসপ্লে একটি ছোট কিন্তু অত্যন্ত কার্যকর সংখ্যা প্রদর্শনকারী ইলেকট্রনিক কম্পোনেন্ট। ০–৯ পর্যন্ত সংখ্যা প্রদর্শনের জন্য এতে সাতটি আলাদা LED সেগমেন্ট ব্যবহার করা হয়েছে। কম বিদ্যুৎ খরচ, সহজ সংযোগ ব্যবস্থা এবং পরিষ্কার ভিজিবিলিটির কারণে এটি Arduino প্রজেক্ট, ডিজিটাল কাউন্টার, ঘড়ি, মিটার ও শিক্ষামূলক সার্কিটে বহুল ব্যবহৃত। বিজ্ঞান প্রজেক্ট (Bigyan Project)-এর বিভিন্ন শিক্ষামূলক টিউটোরিয়ালেও এই ধরনের ডিসপ্লে নিয়মিত ব্যবহার করা হয়।

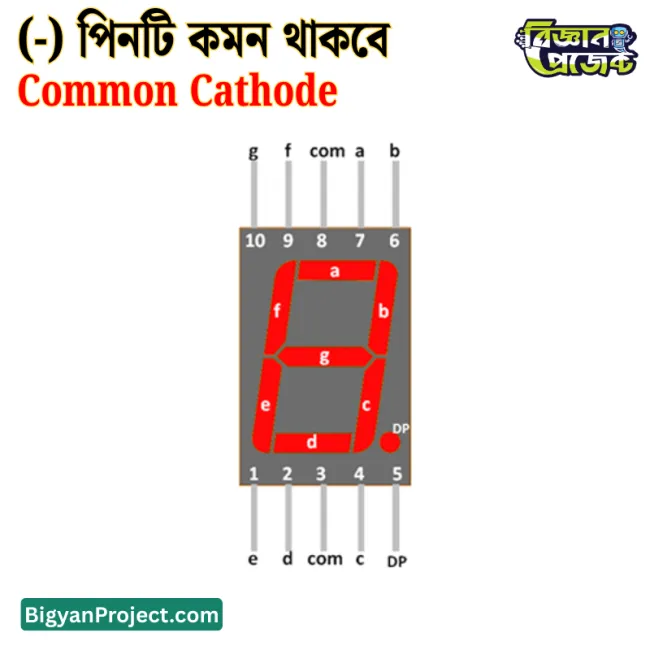

এটি Common Cathode টাইপের ডিসপ্লে, অর্থাৎ সব LED সেগমেন্টের ক্যাথোড অভ্যন্তরীণভাবে একসাথে সংযুক্ত থাকে। প্রতিটি সেগমেন্ট আলাদাভাবে জ্বালাতে সংশ্লিষ্ট পিনে পজিটিভ ভোল্টেজ দিতে হয় এবং সিরিজে একটি কারেন্ট-লিমিটিং রেজিস্টর ব্যবহার করতে হয়। উজ্জ্বল AlGaAs LED চিপের কারণে ঘরের আলোতেও পরিষ্কারভাবে সংখ্যা দেখা যায় এবং ১০ পিন DIP ডিজাইনের জন্য সহজেই ব্রেডবোর্ড বা PCB-তে ব্যবহার করা যায়।

পণ্যের স্পেসিফিকেশন

বৈশিষ্ট্যসমূহ

• উজ্জ্বল লাল LED সেগমেন্ট, সহজে দৃশ্যমান
• কম বিদ্যুৎ খরচ, ব্যাটারি প্রজেক্টের জন্য উপযোগী

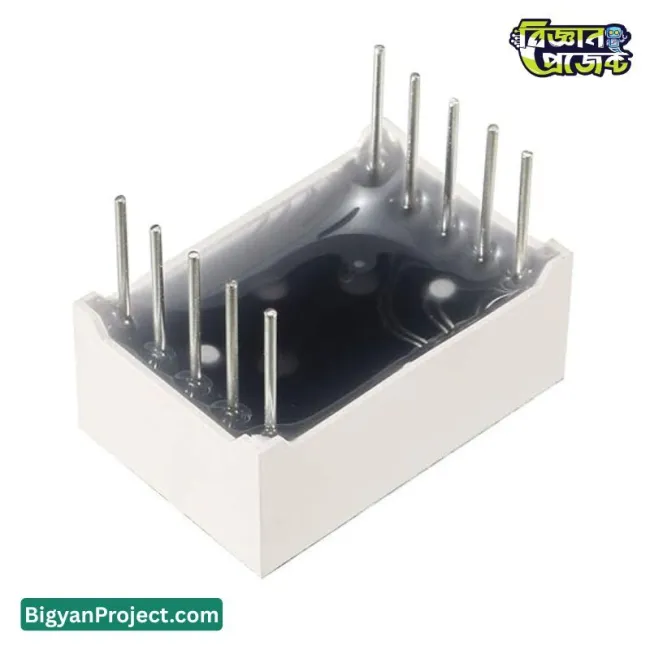

• স্ট্যান্ডার্ড ১০ পিন DIP প্যাকেজ
• ব্রেডবোর্ডে সরাসরি ব্যবহারযোগ্য
• মাইক্রোকন্ট্রোলারের সাথে সহজ ইন্টারফেস
• ০ থেকে ৯ পর্যন্ত নির্ভরযোগ্য সংখ্যা প্রদর্শন
• হাই কনট্রাস্ট কালো ফেসপ্লেট
• শিক্ষামূলক প্রজেক্ট ও বিজ্ঞান প্রজেক্ট টিউটোরিয়ালের জন্য উপযোগী

ব্যবহার ক্ষেত্র

• ডিজিটাল ঘড়ি ও টাইমার
• ফ্রিকোয়েন্সি কাউন্টার
• Arduino ও মাইক্রোকন্ট্রোলার প্রজেক্ট
• ভোল্টেজ ও কারেন্ট মিটার
• তাপমাত্রা প্রদর্শন সার্কিট
• স্কোরবোর্ড ও ক্যালকুলেশন সার্কিট
• ইন্ডাস্ট্রিয়াল প্যানেল ইন্ডিকেটর
• স্টুডেন্ট রোবোটিক্স ও DIY লার্নিং কিট

ব্যবহার নির্দেশিকা

• ডিসপ্লের Common Cathode পিন শনাক্ত করুন
• Common Cathode পিনগুলো GND-তে সংযুক্ত করুন
• প্রতিটি সেগমেন্ট পিনে 220Ω–330Ω রেজিস্টর ব্যবহার করুন
• Arduino বা লজিক IC আউটপুট দিয়ে সেগমেন্ট নিয়ন্ত্রণ করুন
• HIGH সিগন্যাল দিলে সংশ্লিষ্ট সেগমেন্ট জ্বলে উঠবে
• সঠিক সেগমেন্ট কম্বিনেশন ব্যবহার করে ০–৯ প্রদর্শন করুন
• একাধিক ডিসপ্লে ব্যবহার করলে multiplexing পদ্ধতি ব্যবহার করুন

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

• Q: এটি কি Common Anode ডিসপ্লে?
  A: না, এটি Common Cathode টাইপ ডিসপ্লে।
• Q: রেজিস্টর ব্যবহার করা কি বাধ্যতামূলক?
  A: হ্যাঁ, প্রতিটি সেগমেন্টের সাথে কারেন্ট-লিমিটিং রেজিস্টর ব্যবহার করতে হবে।
• Q: Arduino এর সাথে সরাসরি ব্যবহার করা যাবে?
  A: হ্যাঁ, Arduino ডিজিটাল পিন দিয়ে সহজেই নিয়ন্ত্রণ করা যায়।
• Q: কত ভোল্টেজে কাজ করে?
  A: প্রতিটি সেগমেন্টের ফরওয়ার্ড ভোল্টেজ প্রায় ২.২V।
• Q: একাধিক ডিসপ্লে একসাথে ব্যবহার করা যাবে?
  A: হ্যাঁ, multiplexing প্রযুক্তি ব্যবহার করে করা যায়।

চ্যালেঞ্জ ও সতর্কতা

• প্রতিটি সেগমেন্টে আলাদা রেজিস্টর প্রয়োজন
• দুর্বল GPIO পিনে সরাসরি দিলে উজ্জ্বলতা কম হতে পারে
• একাধিক ডিসপ্লে ব্যবহার করলে প্রোগ্রামিং জটিল হতে পারে
• দূর থেকে দেখার জন্য উপযুক্ত নয়
• ভুল পোলারিটি সংযোগে ডিসপ্লে কাজ করবে না

সামঞ্জস্যতা

• Arduino Uno, Nano, Mega
• ESP32 ও ESP8266 বোর্ড
• 8051 ও PIC মাইক্রোকন্ট্রোলার
• BCD to 7 Segment ড্রাইভার IC (7447, 4511)
• Shift Register 74HC595
• বিজ্ঞান প্রজেক্ট (Bigyan Project) শিক্ষামূলক সার্কিট

ভবিষ্যৎ উন্নয়ন সম্ভাবনা

• Multiplexing ব্যবহার করে মাল্টি-ডিজিট ডিসপ্লে তৈরি
• RTC মডিউল যুক্ত করে ডিজিটাল ঘড়ি বানানো
• MAX7219 ড্রাইভার IC ব্যবহার করে সহজ নিয়ন্ত্রণ
• সেন্সরের সাথে যুক্ত করে স্মার্ট মিটার তৈরি
• রোবোটিক্স স্ট্যাটাস ডিসপ্লে হিসেবে ব্যবহার

সুবিধাসমূহ

• সহজ ও শিক্ষানবিস-বান্ধব
• কম খরচে সংখ্যা প্রদর্শনের সমাধান
• প্রোগ্রাম করা সহজ
• নির্ভরযোগ্য LED প্রযুক্তি
• ইলেকট্রনিক্স ও এমবেডেড সিস্টেম শেখার জন্য আদর্শ

উপসংহার

০.৫৬ ইঞ্চি ১ ডিজিট লাল ৭ সেগমেন্ট LED ডিসপ্লে ইলেকট্রনিক্স প্রজেক্টের জন্য একটি গুরুত্বপূর্ণ ও ব্যবহারিক কম্পোনেন্ট। সহজ সংযোগ, পরিষ্কার দৃশ্যমানতা এবং বিভিন্ন মাইক্রোকন্ট্রোলারের সাথে সামঞ্জস্যতার কারণে এটি শিক্ষার্থী ও হবি-ইঞ্জিনিয়ারদের কাছে জনপ্রিয়। কাউন্টার, ঘড়ি বা মাপযন্ত্র তৈরিতে এটি নির্ভরযোগ্য একটি নিউমেরিক ডিসপ্লে সমাধান, যা বিজ্ঞান প্রজেক্ট (Bigyan Project) শেখার পরিবেশে বিশেষভাবে কার্যকর।
