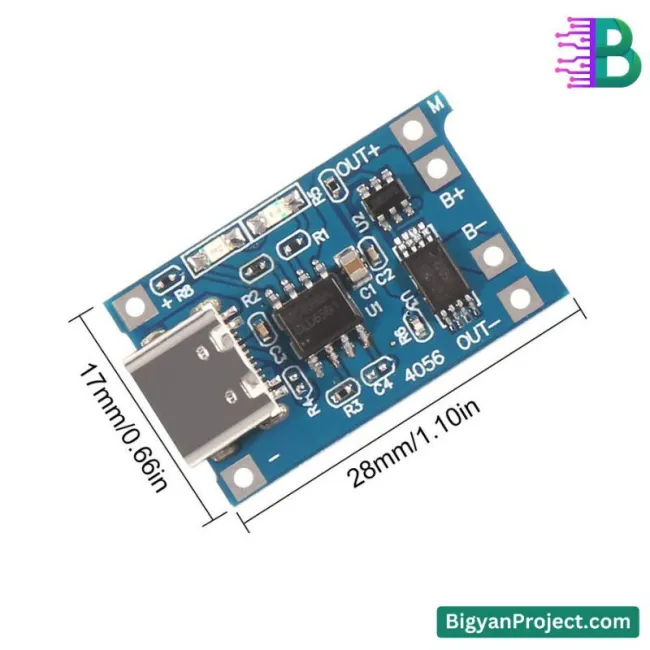

TP4056 1A লি-আয়ন ব্যাটারি চার্জিং মডিউল দিয়ে আপনার সিঙ্গেল-সেল 3.7V লি-আয়ন ব্যাটারিগুলো নিরাপদে এবং দক্ষতার সাথে চার্জ করুন। TP4056 চার্জার IC এবং DW01 প্রোটেকশন IC সমৃদ্ধ এই মডিউলটি সঠিক চার্জিং, ওভার-কারেন্ট প্রোটেকশন এবং আন্ডার-ভোল্টেজ প্রোটেকশন নিশ্চিত করে। 16550 ব্যাটারি এবং অন্যান্য লি-আয়ন সেলের জন্য উপযুক্ত যেগুলোতে প্রোটেকশন সার্কিট নেই। মডিউলটিতে LED ইন্ডিকেটর রয়েছে (লাল চার্জিং, সবুজ সম্পূর্ণ চার্জ) এবং মাইক্রো USB বা সরাসরি 5V DC ইনপুট সাপোর্ট করে। সর্বোত্তম পারফরম্যান্সের জন্য চার্জ করার সময় লোড ডিসকানেক্ট করুন।
TP4056 1A লিথিয়াম-আয়ন ব্যাটারি চার্জার মডিউলটি সিঙ্গেল-সেল 3.7V লি-আয়ন ব্যাটারি, যেমন 16550 সেল, চার্জ করার জন্য একটি কমপ্যাক্ট এবং দক্ষ সমাধান। এই মডিউলটি TP4056 চার্জার IC এবং DW01 প্রোটেকশন IC ব্যবহার করে তৈরি, যা ওভার-কারেন্ট প্রোটেকশন, আন্ডার-ভোল্টেজ প্রোটেকশন এবং রিভার্স পোলারিটি প্রোটেকশনের মতো নিরাপত্তা বৈশিষ্ট্য সরবরাহ করে। 1A চার্জিং কারেন্ট সহ, এটি DIY ইলেকট্রনিক্স প্রজেক্ট থেকে পোর্টেবল ডিভাইস পর্যন্ত বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত। মডিউলটিতে LED ইন্ডিকেটর রয়েছে (লাল চার্জিং, সবুজ সম্পূর্ণ চার্জ) এবং এটি মাইক্রো USB এবং সরাসরি 5V DC ইনপুট সাপোর্ট করে।
| প্যারামিটার | বিস্তারিত |
|---|---|
| চার্জিং নির্ভুলতা | ±1.5% |
| চার্জিং পদ্ধতি | লিনিয়ার |
| সম্পূর্ণ চার্জ ভোল্টেজ | 4.2V |
| ইনপুট ভোল্টেজ | 4.5V - 5.5V |
| ওভার-কারেন্ট প্রোটেকশন | 3A |
| আন্ডার-ভোল্টেজ প্রোটেকশন | 2.5V |
| অপারেটিং তাপমাত্রা | -10°C থেকে 85°C |
| রেটেড পাওয়ার | 4.2W |
১. মাইক্রো USB ক্যাবল বা 5V DC পাওয়ার সোর্স IN+ এবং IN- প্যাডে সংযোগ করুন।
২. লি-আয়ন ব্যাটারি B+ এবং B- প্যাডে সংযোগ করুন।
৩. লোড (যে ডিভাইসটি পাওয়ার দিতে হবে) OUT+ এবং OUT- প্যাডে সংযোগ করুন।
৪. সর্বোত্তম পারফরম্যান্সের জন্য চার্জ করার সময় লোড ডিসকানেক্ট করুন।
৫. লাল LED চার্জিং নির্দেশ করে, এবং সবুজ LED সম্পূর্ণ চার্জ নির্দেশ করে।
৬. ব্যাটারি ক্ষতি এড়াতে প্রস্তাবিত চার্জিং কারেন্ট (1A) অতিক্রম করবেন না।
বিস্তারিত টেকনিক্যাল তথ্যের জন্য TP4056 ডেটাশীট এবং DW01 প্রোটেকশন IC ডকুমেন্টেশন দেখুন। এই রিসোর্সগুলি মডিউলের কার্যকারিতা, বৈদ্যুতিক বৈশিষ্ট্য এবং নিরাপত্তা বৈশিষ্ট্য সম্পর্কে গভীর তথ্য প্রদান করে।
প্র: আমি কি 16550 ছাড়া অন্য ব্যাটারি ব্যবহার করতে পারি?
উ: হ্যাঁ, এই মডিউলটি যেকোনো সিঙ্গেল-সেল 3.7V লি-আয়ন ব্যাটারির সাথে সামঞ্জস্যপূর্ণ।
প্র: আমি যদি ব্যাটারি রিভার্স পোলারিটিতে সংযোগ করি তাহলে কী হবে?
উ: মডিউলটিতে রিভার্স পোলারিটি প্রোটেকশন রয়েছে, তবে এটি মডিউলটিকে ক্ষতি করতে পারে। সংযোগ করার আগে সর্বদা ডাবল-চেক করুন।
প্র: আমি কি একসাথে একাধিক ব্যাটারি চার্জ করতে পারি?
উ: না, এই মডিউলটি শুধুমাত্র সিঙ্গেল-সেল ব্যাটারির জন্য ডিজাইন করা হয়েছে।
১. ইনপুট ভোল্টেজ নির্দিষ্ট পরিসরে (4.5V - 5.5V) রাখুন যাতে চার্জিং কারেন্ট কম না হয়।
২. চার্জিং প্রক্রিয়ায় হস্তক্ষেপ এড়াতে লোড ডিসকানেক্ট করুন।
৩. ওভারহিটিং এবং ব্যাটারি ক্ষতি এড়াতে 1A এর বেশি কারেন্টে চার্জ করবেন না।
১. মাল্টি-সেল লি-আয়ন ব্যাটারির জন্য সাপোর্ট যোগ করুন।
২. তাপীয় সুরক্ষার জন্য একটি তাপমাত্রা সেন্সর সংযুক্ত করুন।
৩. রিয়েল-টাইম ভোল্টেজ এবং কারেন্ট মনিটরিংয়ের জন্য একটি ডিজিটাল ডিসপ্লে যোগ করুন।
৪. আউটডোর অ্যাপ্লিকেশনের জন্য সোলার চার্জিং ভেরিয়েন্ট তৈরি করুন।
TP4056 1A লিথিয়াম-আয়ন ব্যাটারি চার্জার মডিউলটি সিঙ্গেল-সেল লি-আয়ন ব্যাটারি চার্জ করার জন্য একটি বহুমুখী এবং নির্ভরযোগ্য সমাধান। এর উন্নত সুরক্ষা বৈশিষ্ট্য, উচ্চ চার্জিং নির্ভুলতা এবং ব্যবহারকারী-বান্ধব ডিজাইনের মাধ্যমে এটি ইলেকট্রনিক্স অনুরাগী, হবিস্ট এবং পেশাদারদের জন্য একটি অপরিহার্য টুল। আপনি যদি একটি DIY প্রজেক্টে কাজ করেন বা একটি পোর্টেবল ডিভাইস ডেভেলপ করেন, এই
