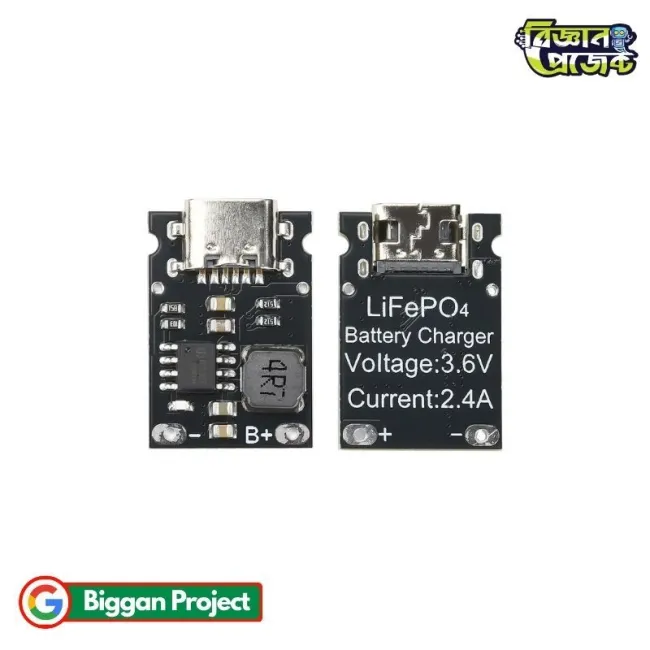

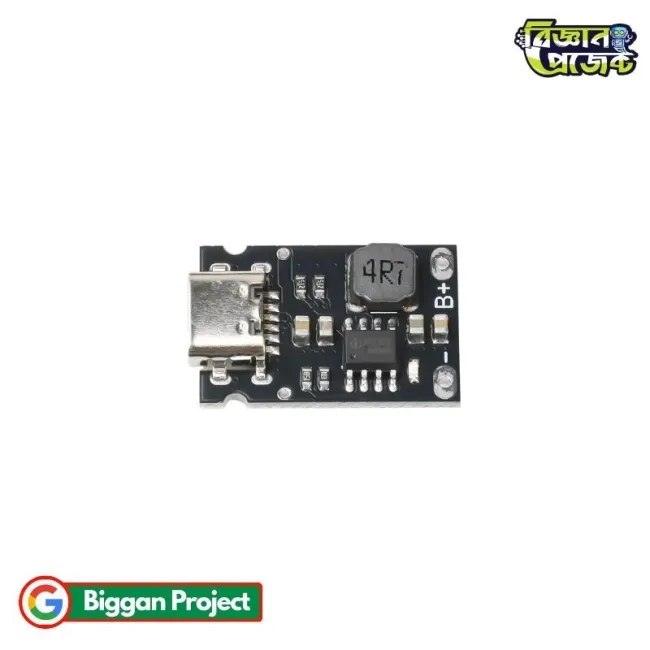

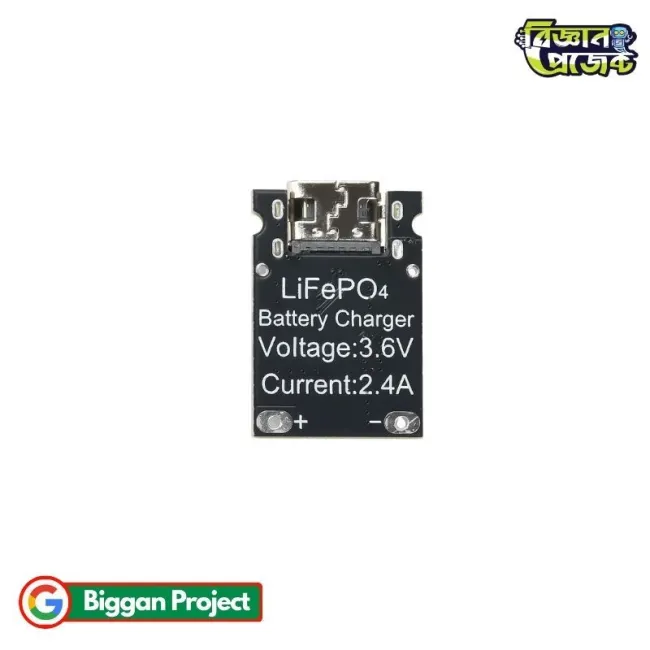

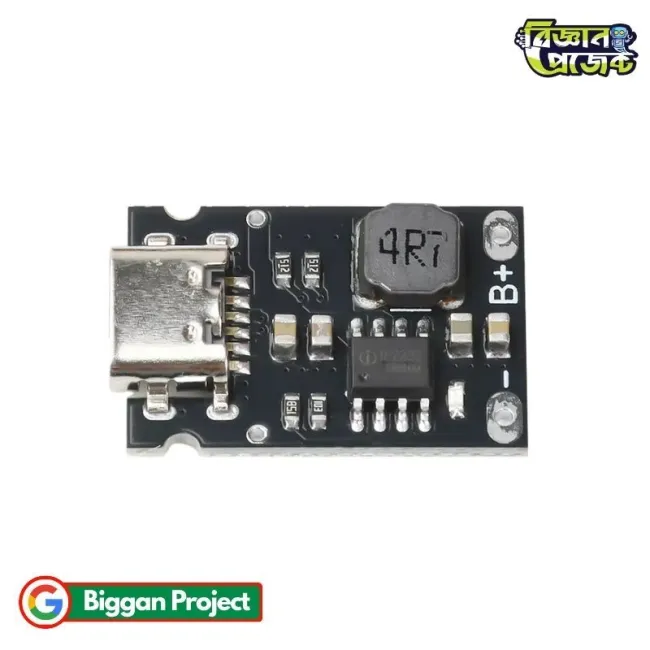

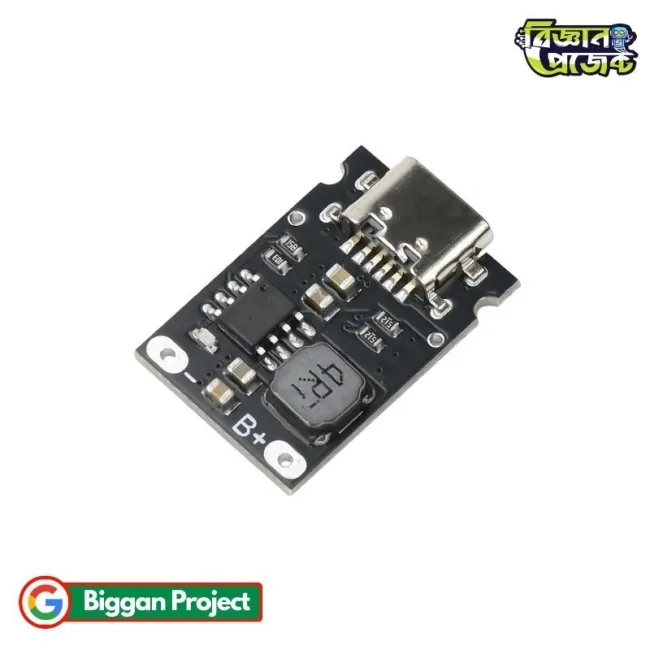

৩.২ ভোল্ট ২.৪ অ্যাম্পিয়ার টাইপ-সি ১ ব্যাটারি লিথিয়াম ফসফেট চার্জার মডিউলটি মূলত সিঙ্গেল সেল লিথিয়াম আয়রন ফসফেট ব্যাটারি নিরাপদে চার্জ করার জন্য বিশেষভাবে তৈরি একটি পাওয়ার ম্যানেজমেন্ট সার্কিট। সাধারণ লিথিয়াম-আয়ন চার্জারগুলো ৪.২V পর্যন্ত চার্জ করে, কিন্তু এই মডিউলটি LiFePO4 ব্যাটারির সঠিক ক্যামিকেল বৈশিষ্ট্যের সাথে মিল রেখে ঠিক ৩.৬V এ চার্জ সম্পূর্ণ বন্ধ করে দেয়। সর্বোচ্চ ২.৪A কারেন্টে দ্রুত চার্জিং সুবিধার পাশাপাশি এর কার্যক্ষমতা প্রায় ৯২%, যা চার্জিং সময় কমায় এবং ব্যাটারি গরম হওয়া রোধ করে। ইউএসবি টাইপ-সি পোর্ট থাকায় এটি যেকোনো আধুনিক চার্জার বা পাওয়ার ব্যাংকের সাথে সহজেই ব্যবহার করা যায়। বাংলাদেশে রোবোটিক্স প্রজেক্ট ও ইলেকট্রনিক্স তৈরিতে বিজ্ঞান প্রজেক্ট এর মাধ্যমে সংগৃহীত এই চার্জার মডিউলটি অত্যন্ত জনপ্রিয়।

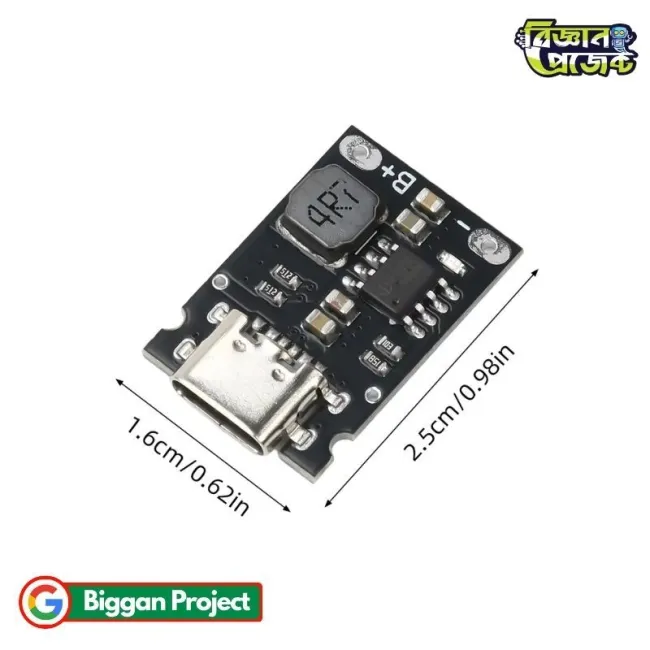

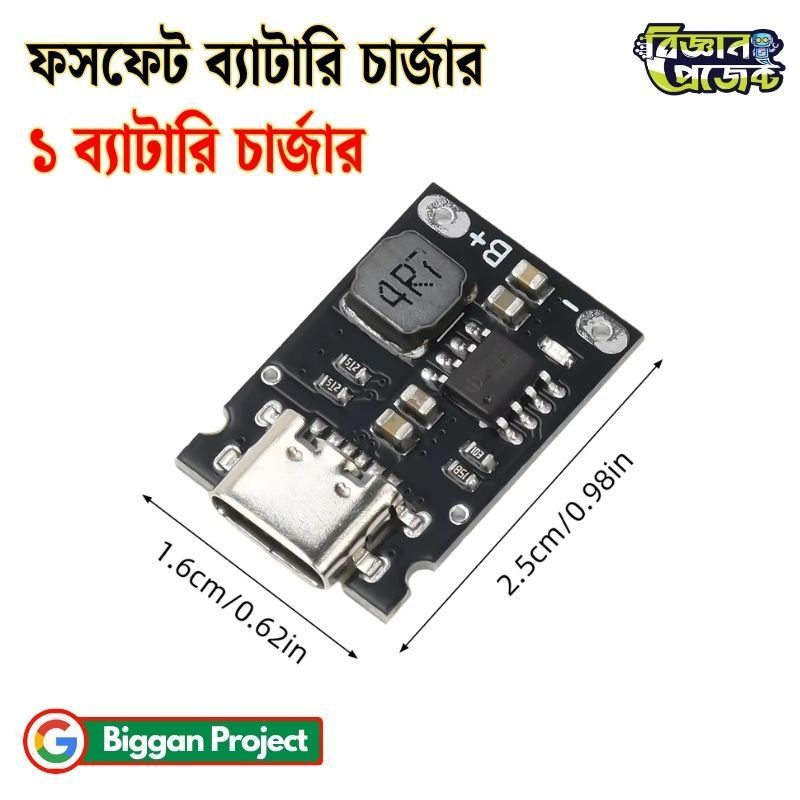

চার্জিং অবস্থা পর্যবেক্ষণ করার জন্য মডিউলটিতে একটি নীল রঙের ব্রিদিং এলইডি ইন্ডিকেটর রয়েছে, যা চার্জ হওয়ার সময় ধীরগতিতে জ্বলতে-নিভতে থাকে এবং চার্জ ১০০% পূর্ণ হলে স্থিরভাবে জ্বলে থাকে। ১৬ × ২৩ মিমি আকৃতির অতি ক্ষুদ্র ও পাতলা এই বোর্ডটি যেকোনো ছোট ডিভাইসে বা কাস্টম সার্কিটে সহজে ফিট হয়ে যায়। এতে সরাসরি ৩.৬V নিখুঁত ভোল্টেজ কাট-অফ থাকায় ব্যাটারির আয়ুষ্কাল দীর্ঘ হয়। বিভিন্ন সায়েন্স প্রজেক্ট ও DIY ডিভাইসের ব্যাটারি ব্যবস্থাপনায় বিজ্ঞান প্রজেক্ট থেকে পাওয়া এই মডিউলটি একটি নির্ভরযোগ্য সমাধান।

প্রধান বৈশিষ্ট্য

• সিঙ্গেল সেল LiFePO4 ব্যাটারির জন্য বিশেষভাবে তৈরি চার্জিং কন্ট্রোল সার্কিট।
• সর্বোচ্চ ২.৪A দ্রুত চার্জিং কারেন্ট প্রদান করে যা ব্যাটারি দ্রুত চার্জ হতে সাহায্য করে।
• ৯২% পর্যন্ত উচ্চ কার্যক্ষমতার কারণে বিদ্যুৎ অপচয় ও উত্তাপ সৃষ্টি অনেক কম হয়।
• আধুনিক টাইপ-সি ইউএসবি পোর্টের মাধ্যমে যেকোনো ৫V পাওয়ার সোর্স থেকে ব্যবহারযোগ্য।
• নীল রঙের গতিশীল লাইটের মাধ্যমে চার্জিং অবস্থা সহজেই বোঝা যায়।
• মাত্র ৩.২ মিমি পাতলা ও ছোট আকৃতির হওয়ায় যেকোনো ডিভাইসে সহজে বসানো যায়।
• নিখুঁত ৩.৬V ভোল্টেজ কাট-অফ সিস্টেম ব্যাটারিকে ওভারচার্জিং থেকে সুরক্ষিত রাখে।

ব্যবহার ক্ষেত্র / প্রয়োগ

• বিভিন্ন ধরনের ৩.২V লিথিয়াম ফসফেট ব্যাটারি প্যাক চার্জ করার কাজে।
• পোর্টেবল সোলার লাইট, সেন্সর ডিভাইস ও আইওটি সায়েন্স প্রজেক্টে।
• শিক্ষার্থী ও শখের ইলেকট্রনিক্স মেকারদের বিভিন্ন DIY প্রজেক্টের পাওয়ার সাপ্লাই তৈরিতে।
• ছোট আকৃতির কাস্টম রোবোটিক্স প্রজেক্ট ও মোবাইল ব্যাকআপ পাওয়ার সার্কিটে।

ব্যবহার নির্দেশিকা

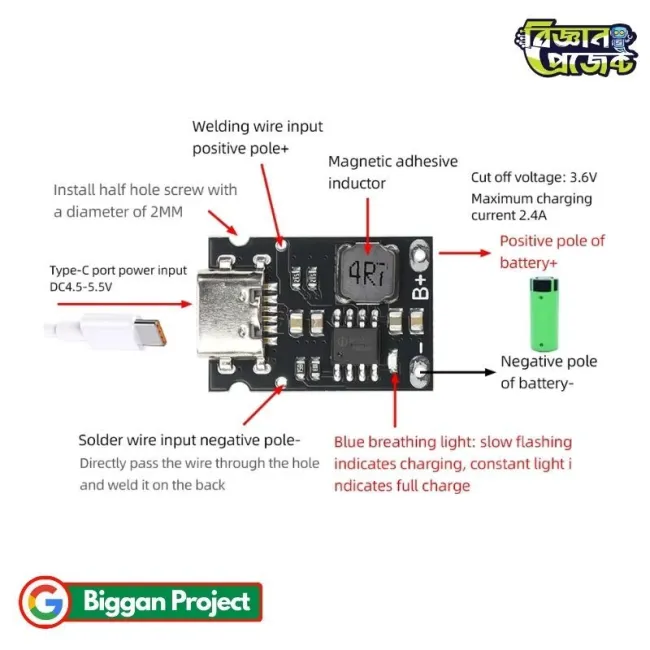

• ব্যাটারি কানেক্ট করার আগে টাইপ-সি ক্যাবলের মাধ্যমে ইনপুট পাওয়ার (৪.৫V-৫.৫V) সংযুক্ত করুন।
• ইনপুট পাওয়ার সঠিকভাবে পাওয়ার সাথে সাথেই নীল ইন্ডিকেটর লাইটটি জ্বলে উঠবে।
• ব্যাটারির পজিটিভ (+) প্রান্ত মডিউলের B+ প্যাডে এবং নেগেটিভ (-) প্রান্ত B- প্যাডে নিখুঁতভাবে সোল্ডার করুন।
• ব্যাটারির পজিটিভ ও নেগেটিভ সংযোগ কোনোভাবেই উল্টো করা যাবে না, অন্যথায় মডিউলটি পুড়ে নষ্ট হয়ে যাবে।
• চার্জিং চলাকালীন নীল লাইটটি ধীরে ধীরে জ্বলবে ও নিভবে; চার্জ ১০০% পূর্ণ হলে লাইটটি স্থির হয়ে যাবে।

সাধারণ প্রশ্নোত্তর (FAQ)

• প্রশ্ন: এটি দিয়ে কি সাধারণ ৩.৭V ১৮৬৫০ লিথিয়াম-আয়ন ব্যাটারি চার্জ করা যাবে?
  উত্তর: না। সাধারণ লিথিয়াম-আয়ন ব্যাটারির জন্য ৪.২V কাট-অফ প্রয়োজন হয়, কিন্তু এই মডিউলটি ৩.৬V এ চার্জ বন্ধ করে দেয়।
• প্রশ্ন: একাধিক LiFePO4 ব্যাটারি সিরিজে যুক্ত করে এই মডিউলে চার্জ দেওয়া যাবে?
  উত্তর: না। এটি শুধুমাত্র ১S অর্থাৎ ৩.২V এর একটি ব্যাটারি বা প্যারালালে যুক্ত ব্যাটারি প্যাক চার্জ করতে পারে।
• প্রশ্ন: চার্জ হওয়ার সময় কি এটি থেকে কোনো লোড চালানো যাবে?
  উত্তর: না। এই সার্কিটটি শুধুমাত্র চার্জ দেওয়ার জন্য তৈরি, এতে লোড আউটপুট বা ডিসচার্জ প্রোটেকশন নেই।
• প্রশ্ন: চার্জ শেষে ক্যাবল খুলে মাপলে ব্যাটারির ভোল্টেজ ৩.৬V থেকে কিছুটা কম দেখায় কেন?
  উত্তর: উচ্চ ইন্টারনাল রেজিস্ট্যান্স থাকা ব্যাটারিগুলোতে চার্জ বন্ধ হওয়ার সাথে সাথে ভোল্টেজ ০.০১V থেকে ০.০২V ড্রপ করে স্বাভাবিক লেভেলে নেমে আসে।

সতর্কতা ও বিবেচনা

• সার্কিটটিতে রিভার্স পোলারিটি প্রোটেকশন নেই; পজিটিভ ও নেগেটিভ ভুল সংযোগে চিপ ক্ষতিগ্রস্ত হবে।
• ফুল ২.৪A স্পিডে চার্জ করার সময় বায়ু চলাচলের সুব্যবস্থা রাখা ভালো যেন সার্কিট ঠান্ডা থাকে।
• এর ৩.৬V কাট-অফ ভোল্টেজ চিপের ভেতর সেট করা থাকে, যা ম্যানুয়ালি পরিবর্তন করা সম্ভব নয়।

সামঞ্জস্যতা

• যেকোনো ধরনের ৩.২V লিথিয়াম আয়রন ফসফেট (LiFePO4) রিচার্জেবল ব্যাটারির সাথে শতভাগ উপযোগী।
• প্যারালালে যুক্ত ৩.২V ভোল্টেজ লাইনের একাধিক ব্যাটারি সেল নিরাপদে চার্জ করা যায়।
• যেকোনো মোবাইল চার্জার, পাওয়ার ব্যাংক বা ৫V ইউএসবি পোর্টের সাথে সামঞ্জস্যপূর্ণ।
• টারনারি লিথিয়াম, লি-পো (Li-Po), লি-আয়ন (Li-ion) বা লিড-অ্যাসিড ব্যাটারির সাথে ব্যবহার করা যাবে না।

ভবিষ্যৎ উন্নয়ন / এক্সপ্যানশন

• এর সাথে ব্যাটারি ডিসচার্জ ও লো-ভোল্টেজ প্রটেকশন সার্কিট যুক্ত করে পূর্ণাঙ্গ পাওয়ার সিস্টেম তৈরি করা সম্ভব।
• রিয়েল-টাইম চার্জিং ভোল্টেজ দেখার জন্য একটি ছোট ডিজিটাল ডিসপ্লে ভোল্টমিটার প্যানেল যুক্ত করা যেতে পারে।
• দীর্ঘসময় হাই কারেন্টে চার্জিংয়ের সুবিধার্থে সার্কিট চিপের ওপর একটি ছোট হিটসিঙ্ক ব্যবহার করা যেতে পারে।

উপকারিতা

• সঠিক ভোল্টেজে চার্জ প্রদান করে লিথিয়াম ফসফেট ব্যাটারির কার্যক্ষমতা ও স্থায়িত্ব বৃদ্ধি করে।
• অত্যন্ত ছোট আকারের হওয়ায় সার্কিট বোর্ডে বা কাস্টম কেসিংয়ে জায়গা অপচয় কম হয়।
• টাইপ-সি পোর্টের কারণে আলাদা কোনো চার্জিং অ্যাডাপ্টার বা ক্যাবলের ঝামেলা থাকে না।
• ২.৪A হাই কারেন্ট চার্জিংয়ের ফলে অল্প সময়ে ব্যাটারি দ্রুত চার্জ হয়ে যায়।

উপসংহার

৩.২ ভোল্ট ২.৪ অ্যাম্পিয়ার টাইপ-সি ১ ব্যাটারি লিথিয়াম ফসফেট চার্জার মডিউলটি সিঙ্গেল সেল LiFePO4 ব্যাটারির জন্য একটি নিখুঁত, দ্রুত ও নিরাপদ চার্জিং মাধ্যম। এর সহজ ব্যবহার পদ্ধতি, স্পষ্ট ইন্ডিকেটর লাইট এবং সার্বজনীন টাইপ-সি ইনপুট সাপোর্ট এটিকে যেকোনো ইলেকট্রনিক্স প্রজেক্টের জন্য একটি চমৎকার পছন্দ করে তোলে।
