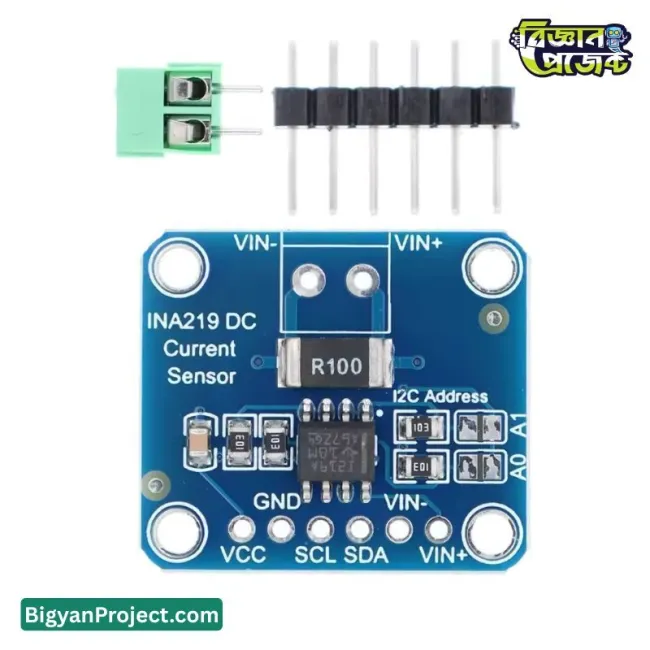

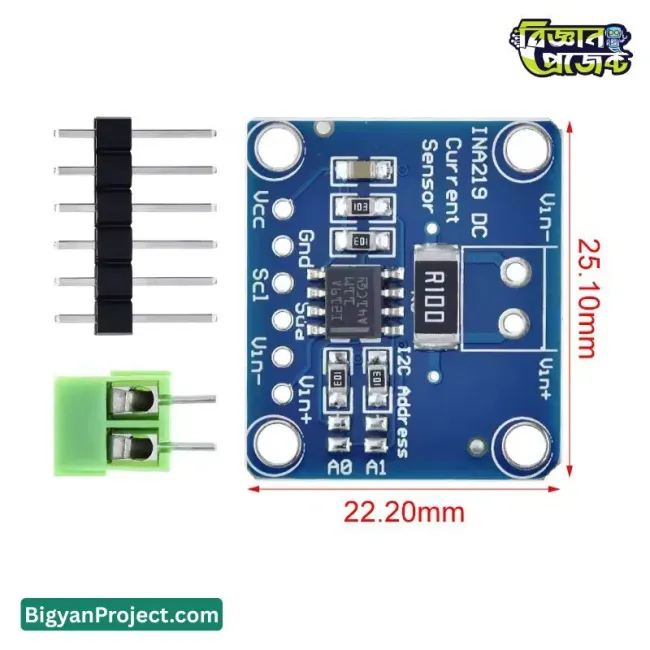

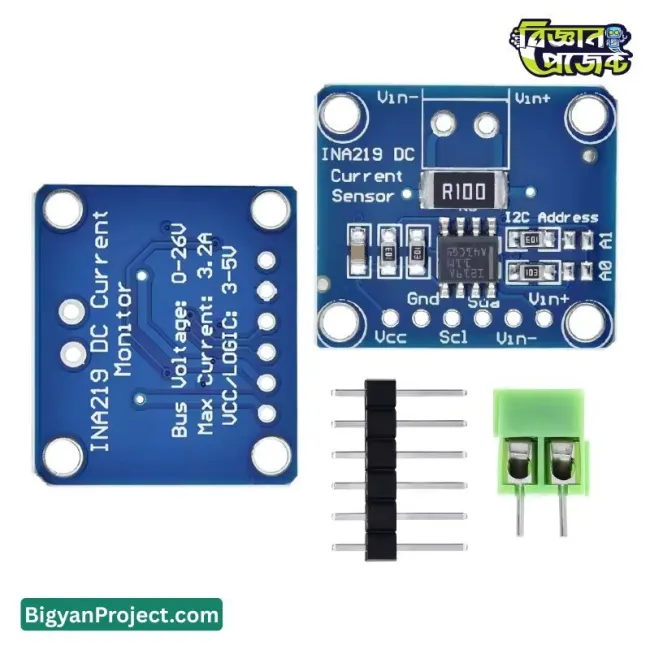

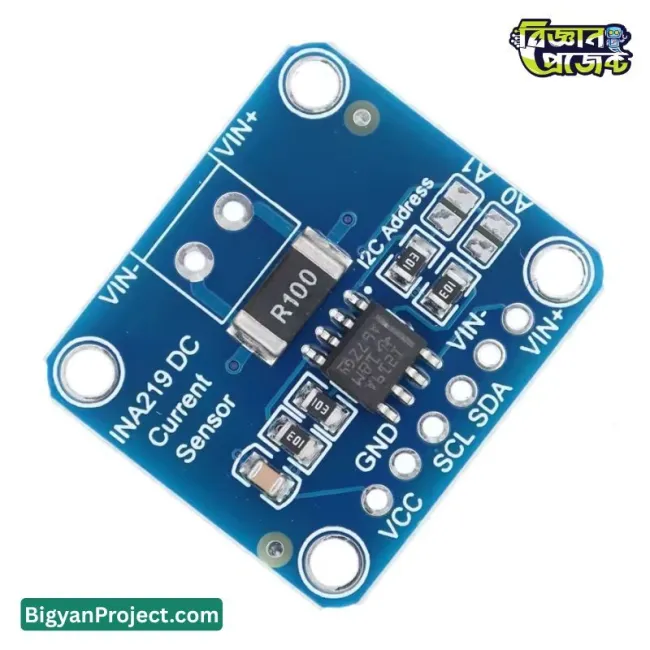

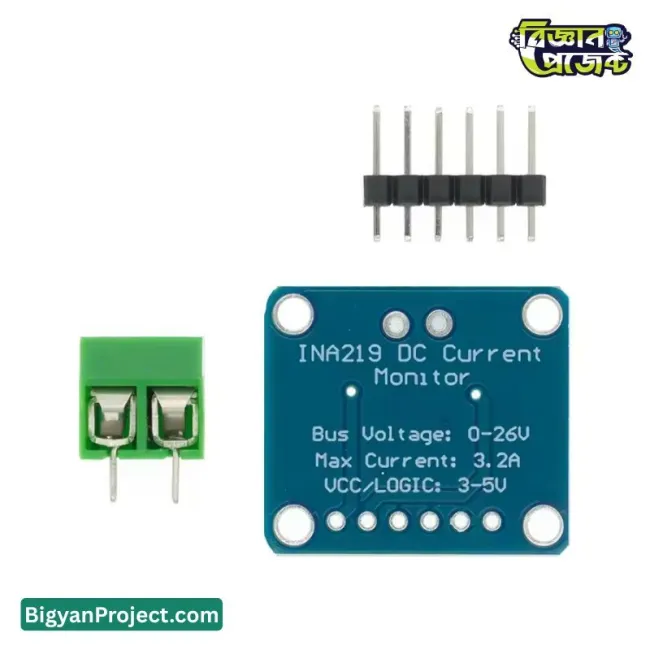

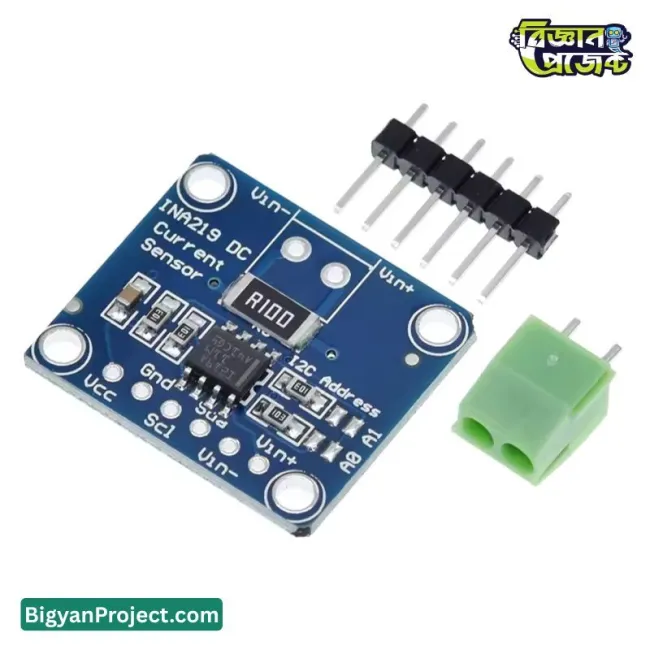

INA219 কারেন্ট, ভোল্টেজ ও পাওয়ার সেন্সর মডিউল I2C

MCU-219 INA219 হাই সাইড ডিসি কারেন্ট, ভোল্টেজ ও পাওয়ার মনিটর I2C সেন্সর মডিউল

INA219 / MCU-219 Power Monitoring Sensor Module একটি উচ্চ নির্ভুলতার ডিজিটাল কারেন্ট ও ভোল্টেজ মাপার সেন্সর, যা এমবেডেড সিস্টেম, রোবোটিক্স এবং পাওয়ার ইলেকট্রনিক্স প্রজেক্টের জন্য বিশেষভাবে উপযোগী। সাধারণ কারেন্ট মিটার যেখানে সার্কিটের লো-সাইডে মাপ নেয়, সেখানে INA219 high-side current sensing পদ্ধতিতে মাপ নিয়ে সার্কিটের গ্রাউন্ড রেফারেন্স অপরিবর্তিত রাখে।

এই মডিউলে Texas Instruments এর INA219 চিপ, 0.1Ω প্রিসিশন শান্ট রেজিস্টর এবং 12-bit ADC একসাথে ইন্টিগ্রেট করা আছে। I2C ইন্টারফেস ব্যবহার করে মাইক্রোকন্ট্রোলার থেকে রিয়েল-টাইমে ভোল্টেজ, কারেন্ট এবং পাওয়ার ডাটা পড়া যায়। 3V থেকে 5V লজিক সাপোর্ট করার কারণে এটি Arduino, ESP32, Raspberry Pi সহ বিভিন্ন ডেভেলপমেন্ট বোর্ডে সহজে ব্যবহার করা যায় — যা বিজ্ঞান প্রজেক্ট বা Bigyan Project শেখার কিটে খুবই কার্যকর।

ব্যাটারি চালিত ডিভাইস, মোটর লোড বিশ্লেষণ, সৌর চার্জিং সিস্টেম এবং পাওয়ার ম্যানেজমেন্ট সার্কিটে নির্ভুল পরিমাপের জন্য এটি অত্যন্ত কার্যকর একটি মডিউল।

প্রযুক্তিগত স্পেসিফিকেশন

মূল বৈশিষ্ট্য

• Bi-directional কারেন্ট মাপার সুবিধা
• High-side sensing হওয়ায় গ্রাউন্ড রেফারেন্স পরিবর্তন হয় না
• একসাথে ভোল্টেজ, কারেন্ট ও পাওয়ার পরিমাপ
• 12-bit ADC এর মাধ্যমে স্থির ও নির্ভুল রিডিং
• একাধিক মডিউল ব্যবহারের জন্য পরিবর্তনযোগ্য I2C address
• কম পাওয়ার খরচ
• ইন্টিগ্রেটেড প্রিসিশন শান্ট রেজিস্টর
• Software calibration রেজিস্টার সাপোর্ট
• নয়েজ কমানোর জন্য averaging ফিচার
• ছোট ও কমপ্যাক্ট ব্রেকআউট বোর্ড ডিজাইন

ব্যবহার ক্ষেত্র

• ব্যাটারি মনিটরিং সিস্টেম
• রোবটের মোটর লোড পর্যবেক্ষণ
• সোলার চার্জিং ও এনার্জি হার্ভেস্টিং প্রজেক্ট
• পাওয়ার সাপ্লাই দক্ষতা পরীক্ষা
• এম্বেডেড সিস্টেম ডেভেলপমেন্ট
• স্মার্ট হোম এনার্জি মনিটরিং
• ছোট ইলেকট্রিক ভেহিকল প্রোটোটাইপ
• Bigyan Project শিক্ষামূলক ল্যাব এক্সপেরিমেন্ট
• পোর্টেবল ডিভাইস পাওয়ার অ্যানালাইসিস
• ওভারকারেন্ট ডিটেকশন সিস্টেম

ব্যবহার পদ্ধতি

• মাইক্রোকন্ট্রোলার থেকে 3V–5V দিয়ে মডিউল পাওয়ার দিন
• SDA পিন MCU এর SDA এবং SCL পিন MCU এর SCL এ সংযোগ করুন
• VIN+ লোডের পাওয়ার সোর্সের পজিটিভ লাইনে সংযোগ দিন
• VIN− ডিভাইসের পজিটিভ ইনপুটে সংযোগ দিন
• MCU এবং মডিউলের গ্রাউন্ড কমন রাখুন
• Arduino IDE বা সমতুল্য সফটওয়্যারে INA219 লাইব্রেরি ইন্সটল করুন
• I2C এর মাধ্যমে ভোল্টেজ, কারেন্ট ও পাওয়ার ডাটা পড়ুন
• কাস্টম শান্ট ব্যবহার করলে ক্যালিব্রেশন মান সমন্বয় করুন

প্রায় জিজ্ঞাসিত প্রশ্ন (FAQ)

• Q: INA219 কি ব্যাটারির চার্জ অবস্থা বুঝতে সাহায্য করে?
  A: হ্যাঁ, এটি ব্যাটারির ভোল্টেজ ও ব্যবহৃত কারেন্ট পরিমাপ করে আনুমানিক চার্জ অবস্থা বোঝা যায়।
• Q: High-side measurement কেন গুরুত্বপূর্ণ?
  A: এটি সার্কিটের গ্রাউন্ড পরিবর্তন না করেই কারেন্ট পরিমাপ করে, ফলে সার্কিট স্থিতিশীল থাকে।
• Q: একাধিক INA219 কি একসাথে ব্যবহার করা যাবে?
  A: হ্যাঁ, ভিন্ন I2C address সেট করে একাধিক মডিউল একই বাসে ব্যবহার করা যায়।
• Q: ESP32 ও Raspberry Pi তে কাজ করবে?
  A: হ্যাঁ, যেকোনো I2C সমর্থিত কন্ট্রোলারে কাজ করে।
• Q: চার্জিং ও ডিসচার্জিং কারেন্ট কি মাপা যায়?
  A: হ্যাঁ, এটি bi-directional কারেন্ট মাপতে পারে।

সতর্কতা ও বিবেচনা

• মোটরের ইলেকট্রিক্যাল নয়েজ রিডিং অস্থির করতে পারে
• সঠিক ভোল্টেজ মাপার জন্য কমন গ্রাউন্ড প্রয়োজন
• শান্ট রেজিস্টরের উপর সর্বোচ্চ কারেন্ট নির্ভর করে
• AC কারেন্ট মাপার জন্য উপযোগী নয়
• 26V এর বেশি ইনপুট দিলে সেন্সর ক্ষতিগ্রস্ত হতে পারে

সামঞ্জস্যতা

• Arduino Uno, Nano, Mega
• ESP8266 ও ESP32
• Raspberry Pi
• STM32 ডেভেলপমেন্ট বোর্ড
• PIC মাইক্রোকন্ট্রোলার
• Bigyan Project ট্রেনিং কিটের I2C সমর্থিত সিস্টেম

ভবিষ্যৎ উন্নয়নের সুযোগ

• শান্ট রেজিস্টর পরিবর্তন করে কারেন্ট রেঞ্জ বাড়ানো
• IoT ড্যাশবোর্ডে ডাটা মনিটরিং
• SD card ডাটা লগিং সিস্টেম যুক্ত করা
• WiFi বা GSM দ্বারা রিমোট মনিটরিং
• ব্যাটারি হেলথ মনিটরিং অ্যালগরিদম

উপকারিতা

• রিয়েল-টাইম নির্ভুল পাওয়ার মনিটরিং
• ওভারকারেন্ট ক্ষতি প্রতিরোধে সহায়ক
• ব্যাটারি ম্যানেজমেন্ট উন্নত করে
• পাওয়ার অ্যানালাইসিস সহজ করে
• বাহ্যিক মাল্টিমিটার প্রয়োজন কমায়
• শিক্ষা ও প্রোটোটাইপ তৈরিতে উপযোগী

উপসংহার

INA219 পাওয়ার মনিটরিং মডিউল DC ভোল্টেজ, কারেন্ট এবং পাওয়ার পরিমাপের জন্য একটি নির্ভরযোগ্য ও সহজ সমাধান। সহজ সংযোগ, I2C যোগাযোগ এবং উচ্চ নির্ভুলতার কারণে এটি শিক্ষার্থী, হবি মেকার এবং ইঞ্জিনিয়ারদের জন্য অত্যন্ত কার্যকর। বিশেষ করে বিজ্ঞান প্রজেক্ট ও Bigyan Project শিক্ষামূলক কাজে পাওয়ার বিশ্লেষণ শেখার জন্য এটি একটি গুরুত্বপূর্ণ সেন্সর।
