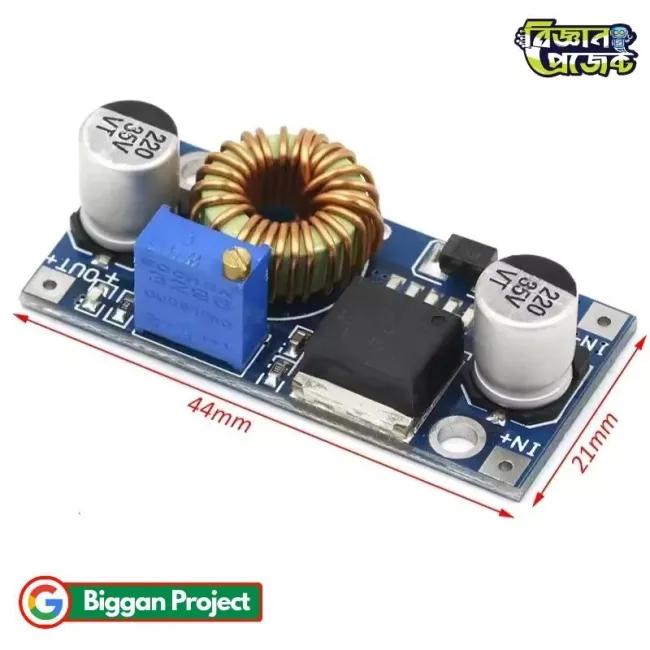

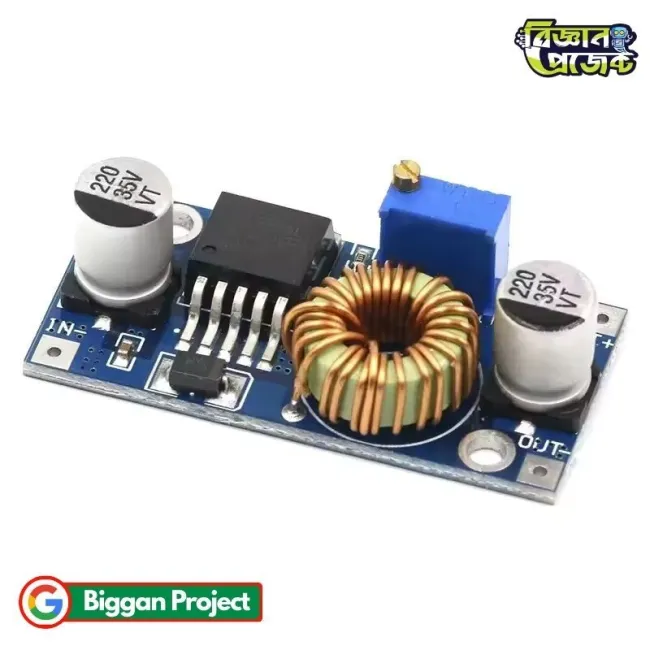

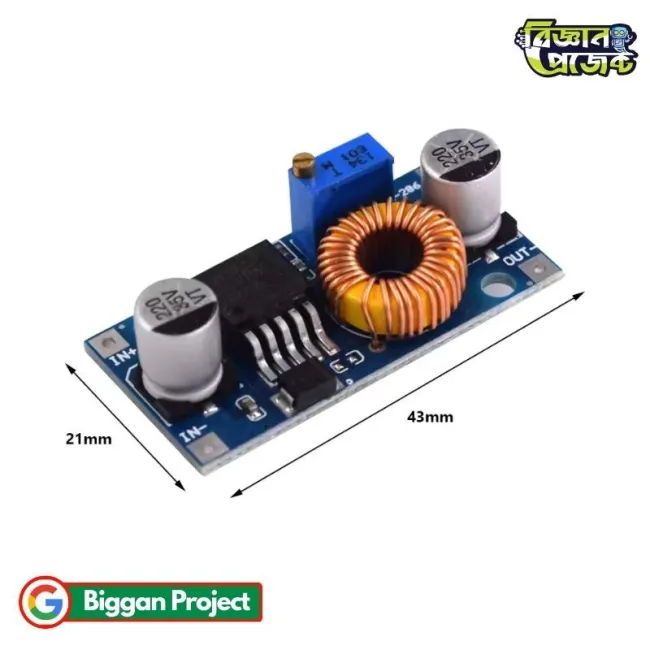

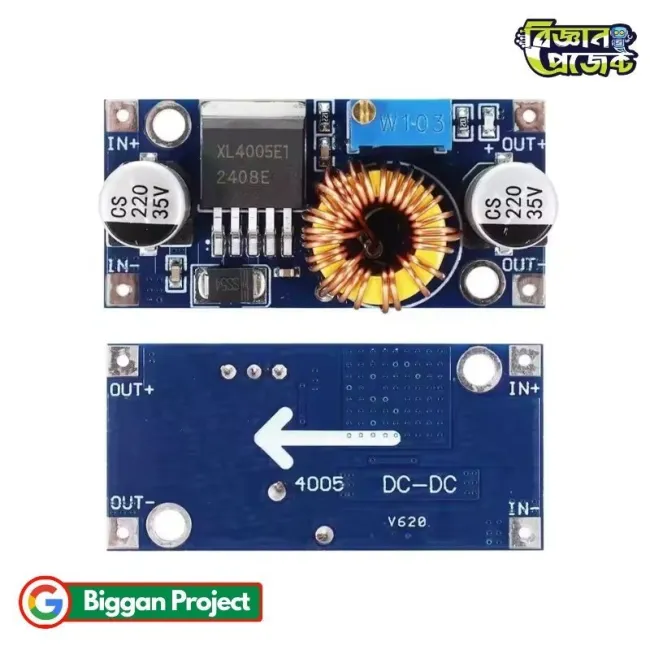

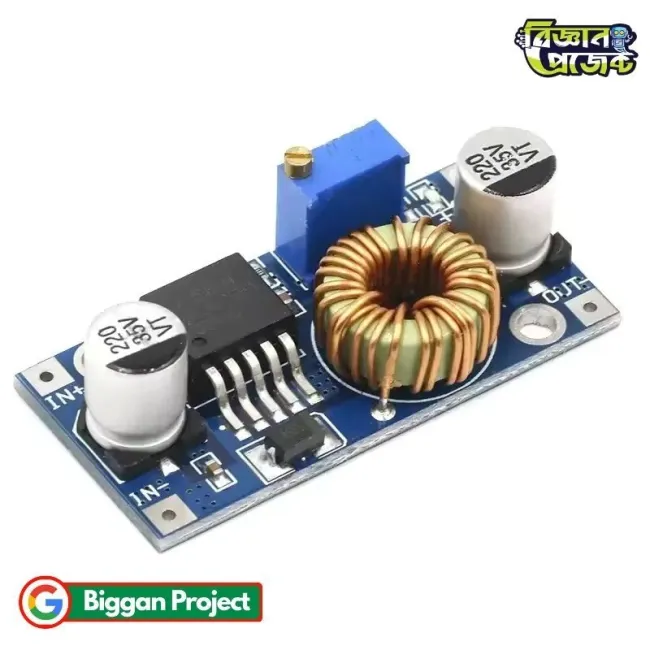

XL4005 5A DC-DC বাক স্টেপ-ডাউন ভোল্টেজ রেগুলেটর

XL4005 DSN5000 5A হাই-কারেন্ট অ্যাডজাস্টেবল DC-DC বাক ভোল্টেজ রেগুলেটর মডিউল

XL4005 DSN5000 হলো একটি হাই-পাওয়ার নন-আইসোলেটেড DC-DC বাক স্টেপ-ডাউন কনভার্টার মডিউল, যা যেকোনো ইলেকট্রনিক্স সার্কিটে ভোল্টেজ কমিয়ে একদম স্ট্যাবল বা স্থিতিশীল আউটপুট দিতে পারে। বহুল পরিচিত LM2596 মডিউলের একটি শক্তিশালী আপগ্রেড হিসেবে এই মডিউলটি সর্বোচ্চ 5A কারেন্ট এবং 75W পাওয়ার পর্যন্ত অনায়াসে হ্যান্ডেল করতে সক্ষম। এটি মূলত ইনপুট হিসেবে আসা উচ্চ ভোল্টেজকে গ্রহণ করে এবং অনবোর্ড থাকা একটি মাল্টি-টার্ন পটেনশিওমিটারের (পোটেনশিয়োমিটার) মাধ্যমে ব্যবহারকারীর চাহিদা অনুযায়ী নিখুঁতভাবে ভোল্টেজ কমিয়ে দেয়। আপনি যদি বাংলাদেশে বসে কোনো রোবোটিক্স বা ইলেকট্রনিক্স প্রজেক্ট তৈরি করেন কিংবা কোনো জটিল বিজ্ঞান প্রজেক্ট বা Biggan Project এর কাজ করেন, তবে সংবেদনশীল সার্কিটগুলোকে সুরক্ষিত রাখতে এবং নিখুঁত ভোল্টেজ কন্ট্রোল নিশ্চিত করতে এই buck converter মডিউলটি অত্যন্ত কার্যকর ভূমিকা পালন করে।

আমাদের দেশের প্রেক্ষাপটে যারা কাস্টম পাওয়ার সাপ্লাই বা ব্যাটারি চালিত সার্কিট নিয়ে কাজ করেন, তাদের জন্য এই হাই-পাওয়ার মডিউলটি একটি নির্ভরযোগ্য সমাধান। এর 180kHz সুইচিং ফ্রিকোয়েন্সি এবং সর্বোচ্চ 96% কনভার্সন ইফিসিয়েন্সির কারণে এটি কাজ করার সময় খুব কম তাপ উৎপন্ন করে। বিভিন্ন শিক্ষামূলক বিজ্ঞান প্রজেক্ট, রোবটের মোটর ড্রাইভ কন্ট্রোল এবং ইন্ডাস্ট্রিয়াল অটোমেশনের কাজে যেখানে সাধারণ কম কারেন্টের লিনিয়ার রেগুলেটরগুলো অতিরিক্ত গরম হয়ে নষ্ট হয়ে যায়, সেখানে এই 5a buck module অত্যন্ত দক্ষতার সাথে দীর্ঘসময় পারফর্ম করতে পারে।

প্রোডাক্ট স্পেসিফিকেশন

প্রধান বৈশিষ্ট্য

• উচ্চ কারেন্ট সরবরাহ ক্ষমতা: সাধারণ 3A রেগুলেটরের তুলনায় এটি সর্বোচ্চ 5A পর্যন্ত হাই-কারেন্ট লোড অনায়াসে সামলাতে পারে।
• দ্বিস্তর বিশিষ্ট নিরাপত্তা ব্যবস্থা: সার্কিটে অতিরিক্ত তাপ উৎপন্ন হলে বা শর্ট-সার্কিট হলে এর অটো-শাটডাউন এবং কারেন্ট লিমিটিং ফিচার পুরো সিস্টেমকে পুড়ে যাওয়ার হাত থেকে রক্ষা করে।
• পাওয়ার ইন্ডিকেটর ল্যাম্প: বোর্ডে থাকা ছোট LED ইন্ডিকেটরটি দেখে সহজেই বোঝা যায় মডিউলটিতে পাওয়ার ইনপুট ঠিকঠাক আছে কিনা।
• সহজ ভোল্টেজ নিয়ন্ত্রণ: এর মাল্টি-টার্ন প্রিসিশন পটেনশিওমিটারের সাহায্যে আউটপুট ভোল্টেজকে স্ক্রু ঘুরিয়ে দশমিকের ঘর পর্যন্ত নিখুঁতভাবে সেট করা যায়।
• কম্প্যাক্ট ও শক্তিশালী ডিজাইন: ছোট আকৃতির SMD প্যাকেজ হওয়ার কারণে এটি যেকোনো কাস্টম PCB বা ছোট প্রজেক্ট বক্সের ভেতরে খুব কম জায়গায় ফিট হয়ে যায়।

ব্যবহার ক্ষেত্র / প্রয়োগ

• ডিআইওয়াই ল্যাব পাওয়ার সাপ্লাই: যেকোনো ল্যাব বা ওয়ার্কশপে টেস্টিং কাজের জন্য কম খরচে একটি কাস্টম ভ্যারিয়েবল ডিসি বেঞ্চ পাওয়ার সাপ্লাই তৈরিতে এটি ব্যবহৃত হয়।
• গাড়ির ল্যাপটপ চার্জার: গাড়ির 24V ব্যাটারির ভোল্টেজ কমিয়ে ল্যাপটপ বা অন্যান্য গ্যাজেট চালানোর জন্য নিরাপদ 19V বা 12V আউটপুট তৈরিতে কার্যকর।
• শিক্ষা ও বিজ্ঞান প্রজেক্ট: স্কুল-কলেজের বিভিন্ন বিজ্ঞান প্রজেক্ট বা প্রাতিষ্ঠানিক প্রজেক্টে আরডুইনো, সেন্সর এবং মোটরের জন্য আলাদা ভোল্টেজ সাপ্লাই দিতে এটি ব্যাপক ব্যবহৃত হয়।
• শিল্পকারখানার ইকুইপমেন্ট কন্ট্রোল: ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেলের 24V মেইন রেল থেকে কম ভোল্টেজের (যেমন 5V বা 3.3V) লজিক সার্কিট চালনা করতে এই step down module ব্যবহার করা হয়।
• লিথিয়াম-আয়ন ব্যাটারি প্যাক রেগুলেশন: মাল্টি-সেল ব্যাটারি প্যাকের পরিবর্তনশীল ভোল্টেজকে একটি নির্দিষ্ট ফিক্সড ভোল্টেজে রূপান্তর করে লোড সোর্স সচল রাখতে সাহায্য করে।

ব্যবহার নির্দেশিকা

• কানেকশন বা ওয়ারিং: পাওয়ার সোর্সের পজিটিভ তারটি V-IN লাইনে এবং নেগেটিভ তারটি পাশের গ্রাউন্ড লাইনে ভালোভাবে সোল্ডারিং করুন। একইভাবে আউটপুট বা লোডের তার দুটি V-OUT প্রান্তে যুক্ত করুন।
• পটেনশিওমিটারের প্রাথমিক সেটআপ: এই মডিউলটি ফ্যাক্টরি থেকে ডিফল্টভাবে প্রায় 20V এ সেট করা থাকে। যদি ইনপুট দেওয়ার পর দেখেন আউটপুট ভোল্টেজ কমছে না বা ইনপুটের সমান দেখাচ্ছে, তবে এর ব্রাস স্ক্রুটিকে ঘড়ির কাটার বিপরীত দিকে (Counterclockwise) অন্তত ১০ থেকে ১৫ বার সম্পূর্ণ ঘুরিয়ে নিন। এতে এটি রেগুলেশন মোডে সচল হবে।
• ভোল্টেজ পরিমাপ ও টিউনিং: আউটপুট প্রান্তে একটি ডিজিটাল মাল্টিমিটার যুক্ত করুন এবং স্ক্রু ঘুরিয়ে আপনার কাঙ্ক্ষিত ভোল্টেজ স্ক্রিনে না আসা পর্যন্ত টিউন করতে থাকুন।
• হিটসিংক মাউন্টিং: যদি আপনার প্রজেক্টের লোড অনবরত 50W বা 4.5A এর বেশি বিদ্যুৎ টানে, তবে মডিউলের প্রধান IC-এর ওপর বা নিচে থার্মাল টেপ দিয়ে একটি অ্যালুমিনিয়াম হিটসিংক বসিয়ে নেওয়া আবশ্যক।

সাধারণ প্রশ্নোত্তর (FAQ)

• প্রশ্ন: পটেনশিওমিটারের স্ক্রু ঘোরালেও আউটপুট ভোল্টেজ পরিবর্তন হচ্ছে না কেন?
  উত্তর: ফ্যাক্টরি সেটিংসে স্ক্রুটি একদম শেষ প্রান্তে ঘোরানো থাকে। ভোল্টেজ কমানো শুরু করতে স্ক্রুটিকে ঘড়ির কাটার উল্টো দিকে একটানা ১০-১৫ বার ঘোরান, তাহলেই ভোল্টেজ কমতে শুরু করবে।
• প্রশ্ন: এই মডিউলটি দিয়ে কি 5V ইনপুট দিয়ে 12V আউটপুট পাওয়া সম্ভব?
  উত্তর: না, এটি একটি পিওর বাক বা স্টেপ-ডাউন কনভার্টার। এটি কেবল ভোল্টেজ কমাতে পারে, বাড়াতে পারে না। ইনপুট ভোল্টেজ অবশ্যই আউটপুটের চেয়ে অন্তত 1.5V বেশি হতে হবে।
• প্রশ্ন: ইনপুট লাইনের পজিটিভ আর নেগেটিভ তার উল্টো লাগালে কি হবে?
  উত্তর: এই মডিউলে কোনো ইনপুট রিভার্স প্রোটেকশন নেই। তার উল্টো করে লাগালে ভেতরের প্রধান রেগুলেটর IC-টি সাথে সাথে পুড়ে নষ্ট হয়ে যাবে।

সতর্কতা ও বিবেচনা

• সঠিক পোলারিটি নিশ্চিতকরণ: সংযোগ দেওয়ার সময় প্লাস-মাইনাস বা পজিটিভ-নেগেটিভ ভালোভাবে দেখে নিন; সামান্য ভুলের কারণে মডিউলটি স্থায়ীভাবে ড্যামেজ হতে পারে।
• ভোল্টেজ ডিফারেন্স ও তাপ উৎপাদন: ইনপুট ও আউটপুট ভোল্টেজের মধ্যে ব্যবধান যত বেশি হবে, মডিউলটি তত বেশি তাপ উৎপন্ন করবে। তাই হাই-ড্রপ ও হাই-কারেন্ট মোডে অতিরিক্ত কুলিংয়ের ব্যবস্থা রাখুন।
• বদ্ধ জায়গায় ব্যবহার না করা: এটি একটি ছোট সার্কিট বোর্ড হওয়ায় পর্যাপ্ত বাতাস চলাচলের জায়গা না পেলে ফুল লোডে দ্রুত ওভারহিট হতে পারে।

সামঞ্জস্যতা

• মাইক্রোকন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ: এটি আরডুইনো (arduino), রাস্পবেরি পাই এবং ESP32 এর মতো গুরুত্বপূর্ণ কন্ট্রোলার বোর্ডের জন্য নিখুঁত 5V বা 3.3V পাওয়ার সাপ্লাই দিতে পারে।
• মোটর ও ড্রাইভ সোর্স: রোবোটিক্সে ব্যবহৃত হাই-টর্ক সার্ভো মোটর (servo motor), ডিসি গিয়ার মোটর এবং স্টেপার ড্রাইভারের উচ্চ বিদ্যুৎ চাহিদা মেটাতে সক্ষম।
• পাওয়ার সোর্স অ্যাডাপ্টেশন: যেকোনো ১২ ভোল্ট বা ২৪ ভোল্ট লেড-অ্যাসিড ব্যাটারি, মাল্টি-সেল লিপো (LiPo) ব্যাটারি এবং ডিসি পাওয়ার অ্যাডাপ্টারের সাথে এটি সরাসরি কাজ করে।

ভবিষ্যৎ উন্নয়ন / এক্সপ্যানশন

• ডিজিটাল ডিসপ্লে সংযোজন: রিয়েল-টাইমে ভোল্টেজ দেখার জন্য মডিউলের আউটপুট পিনের সাথে একটি থ্রি-ওয়ার মিনি LED ভোল্টমিটার প্যানেল সোল্ডার করে নেওয়া যায়।
• অ্যাক্টিভ কুলিং ফ্যান: মডিউলটিকে ১০০% লোড ক্ষমতায় দীর্ঘক্ষণ চালানোর জন্য এর ওপর একটি ছোট 5V ডিসি কুলিং ফ্যান মাউন্ট করা যেতে পারে।
• কাস্টম কেসিং ডিজাইন: একটি সুন্দর থ্রিডি প্রিন্টেড বক্সে মডিউলটি ঢুকিয়ে বাইরে নব (Knob) ও বাইন্ডিং পোস্ট লাগিয়ে এটিকে পোর্টেবল মিনি ল্যাব পাওয়ার সাপ্লাইয়ে রূপান্তর করা সম্ভব।

উপকারিতা

• সাশ্রয়ী সমাধান: বাজারে থাকা দামি এবং ভারী রেডিমেড কনভার্টারের তুলনায় খুব কম খরচে এটি হাই-অ্যাম্পিয়ার ডিসি ভোল্টেজ কন্ট্রোল সুবিধা দেয়।
• স্থায়িত্ব ও নিরাপত্তা: শর্ট সার্কিট প্রোটেকশন থাকার কারণে মেইন পাওয়ার সোর্স বা ব্যাটারিটি downstream কোনো ভুলের কারণে ক্ষতিগ্রস্ত হওয়া থেকে বেঁচে যায়।
• হালকা ও বহনযোগ্য: ওজনে অত্যন্ত হালকা এবং আকারে ছোট হওয়ায় পোর্টেবল ডিভাইস বা ড্রোন ও রোবটের ভেতরের ওজন কমাতে সাহায্য করে।

উপসংহার

সার্বিকভাবে, XL4005 DSN5000 স্টেপ-ডাউন বাক মডিউলটি যেকোনো ধরনের কাস্টম ভোল্টেজ রেগুলেশনের কাজের জন্য একটি নির্ভরযোগ্য ও শক্তিশালী সার্কিট বোর্ড। এর ৫ অ্যাম্পিয়ার পর্যন্ত হাই-কারেন্ট হ্যান্ডেল করার ক্ষমতা এবং বিল্ট-ইন সেফটি ফিচারগুলো এটিকে সাধারণ রেগুলেটরগুলোর চেয়ে অনেক এগিয়ে রাখে। যেকোনো সাধারণ ব্যাটারির ভোল্টেজ ডাউন করা থেকে শুরু করে জটিল প্রাতিষ্ঠানিক ইঞ্জিনিয়ারিং প্রজেক্টের নিখুঁত পাওয়ার ম্যানেজমেন্ট—সব ক্ষেত্রেই এই মডিউলটি আপনার সার্কিটের স্থায়িত্ব ও কার্যকারিতা নিশ্চিত করবে।
