৩০০W ৯A CC CV স্টেপ ডাউন বাক কনভার্টার XL4016

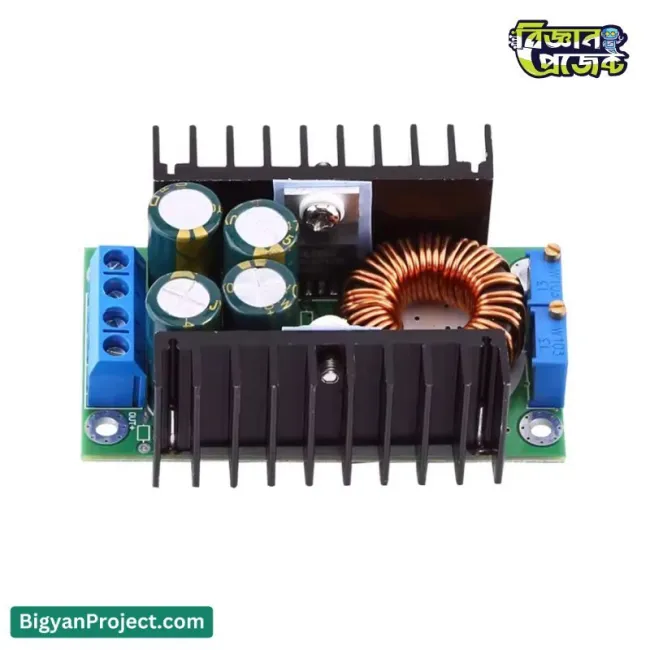

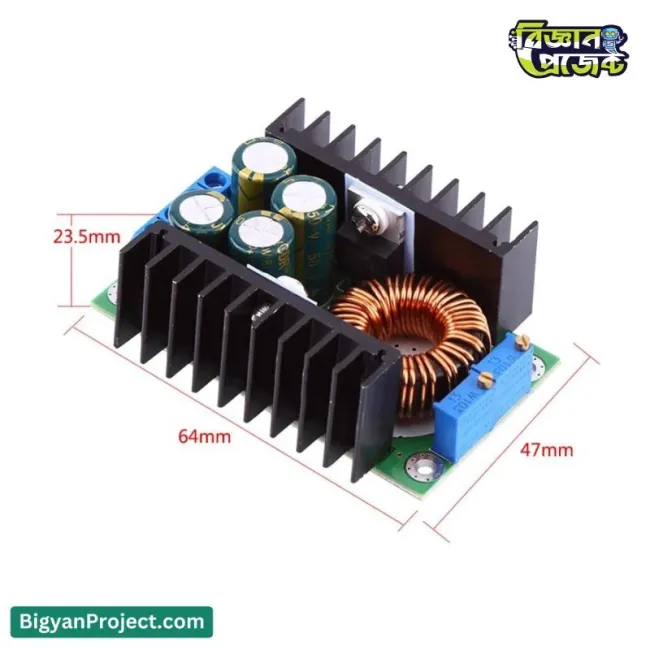

হাই পাওয়ার 300W 9A CC CV অ্যাডজাস্টেবল স্টেপ-ডাউন পাওয়ার সাপ্লাই মডিউল XL4016

আপনার হাই-পাওয়ার ইলেকট্রনিক্স প্রজেক্টের সম্পূর্ণ সক্ষমতা প্রকাশ করুন 300W 9A XL4016 স্টেপ-ডাউন বাক কনভার্টার এর মাধ্যমে। এটি একটি অত্যন্ত প্রয়োজনীয় এবং শক্তিশালী DC-DC পাওয়ার সাপ্লাই মডিউল, যা দক্ষতা এবং নির্ভুলতার জন্য ডিজাইন করা হয়েছে। এটি দক্ষতার সাথে একটি উচ্চ ইনপুট ভোল্টেজ (5V থেকে 40V) কে একটি স্থিতিশীল, নিম্ন, এবং অ্যাডজাস্টেবল আউটপুট ভোল্টেজে (1.2V থেকে 35V) রূপান্তর করে। এই মডিউলটির বিশেষত্ব হলো এর Constant Current (CC) এবং Constant Voltage (CV) ক্ষমতা, যা এটিকে বিভিন্ন অ্যাপ্লিকেশনের জন্য একটি 'অল-ইন-ওয়ান' সমাধানে পরিণত করেছে। আপনি হাই-পাওয়ার LED ড্রাইভার, নির্ভরযোগ্য ব্যাটারি চার্জিং স্টেশন, বা আপনার ল্যাবের জন্য একটি কাস্টম ভেরিয়েবল পাওয়ার সাপ্লাই যাই তৈরি করুন না কেন, XL4016 সেরা পারফর্মেন্স দেবে। বিজ্ঞান প্রজেক্ট-এ এই মডিউলটি বাংলাদেশের ছাত্র-ছাত্রীদের সায়েন্স প্রজেক্ট এবং অ্যাডভান্সড DIY ইলেকট্রনিক্সের জন্য খুবই জনপ্রিয়।

প্রোডাক্ট স্পেসিফিকেশন

প্রধান বৈশিষ্ট্য

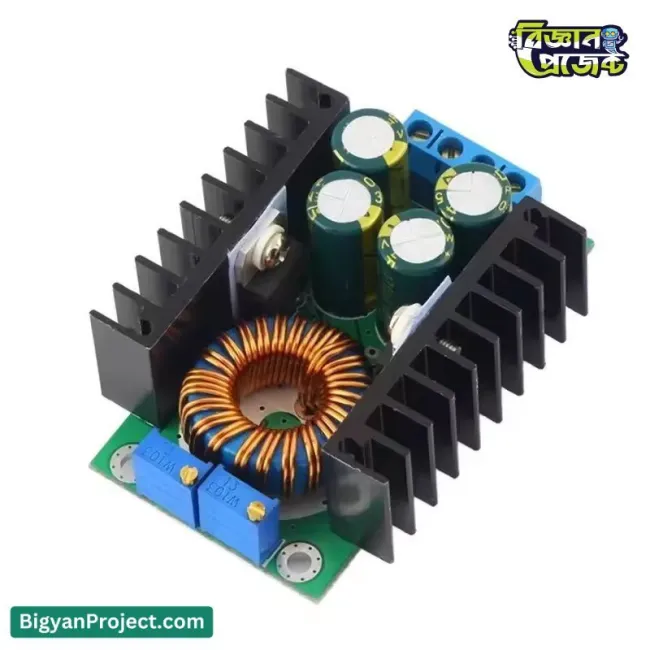

• হাই-প্রিসিশন অ্যাডজাস্টমেন্ট: এতে 3296 মাল্টি-টার্ন পটেনশিওমিটার রয়েছে, যা ভোল্টেজ এবং কারেন্ট খুব সূক্ষ্মভাবে সেট করতে সাহায্য করে।
• ডুয়াল কন্ট্রোল মোড: ইন্টিগ্রেটেড কনস্ট্যান্ট ভোল্টেজ (CV) এবং কনস্ট্যান্ট কারেন্ট (CC) মোড ব্যাটারি চার্জিং এবং LED ড্রাইভিং এর জন্য আদর্শ।
• হাই পাওয়ার আউটপুট: এটি 300W পর্যন্ত পাওয়ার এবং একটি শক্তিশালী 9A কারেন্ট সরবরাহ করতে সক্ষম, যা বড় প্রজেক্টগুলো সহজে হ্যান্ডেল করতে পারে।

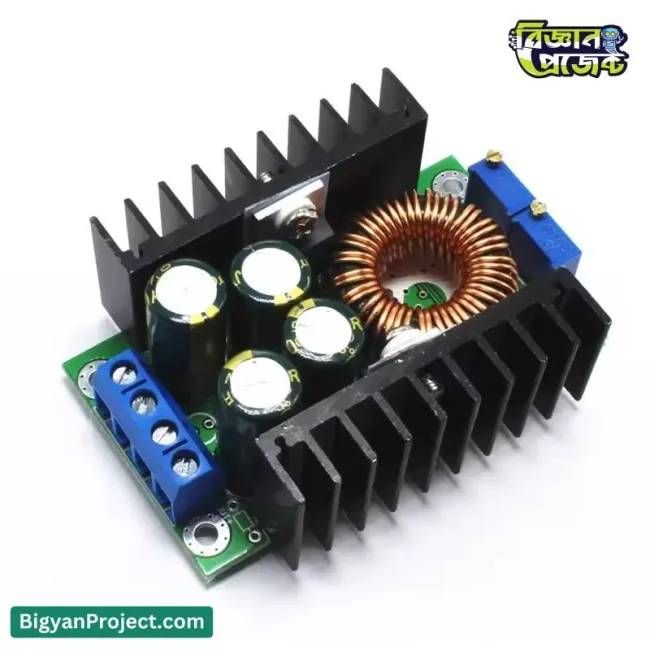

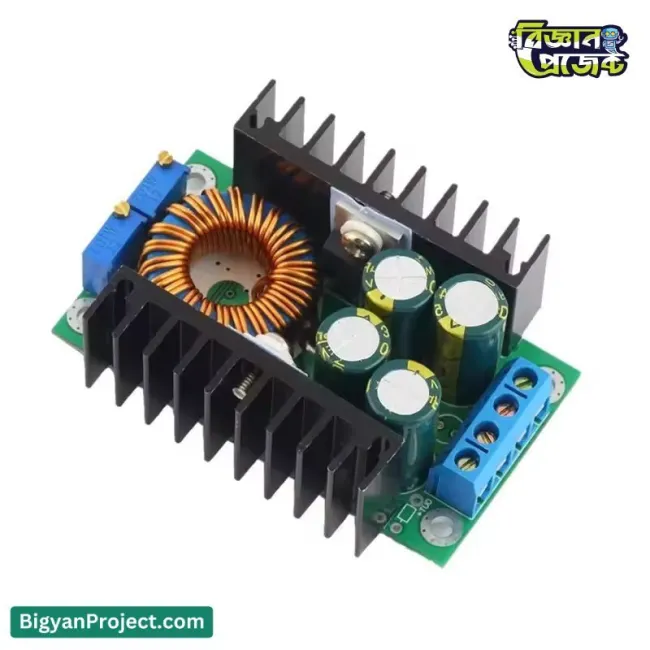

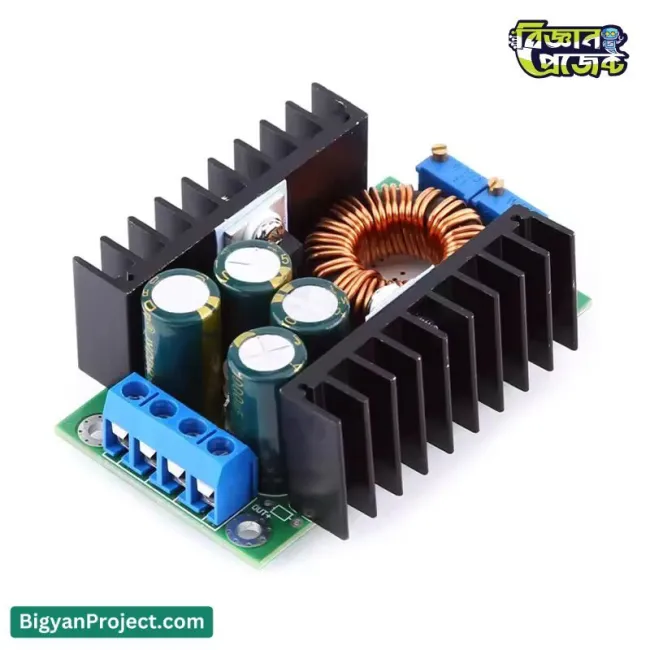

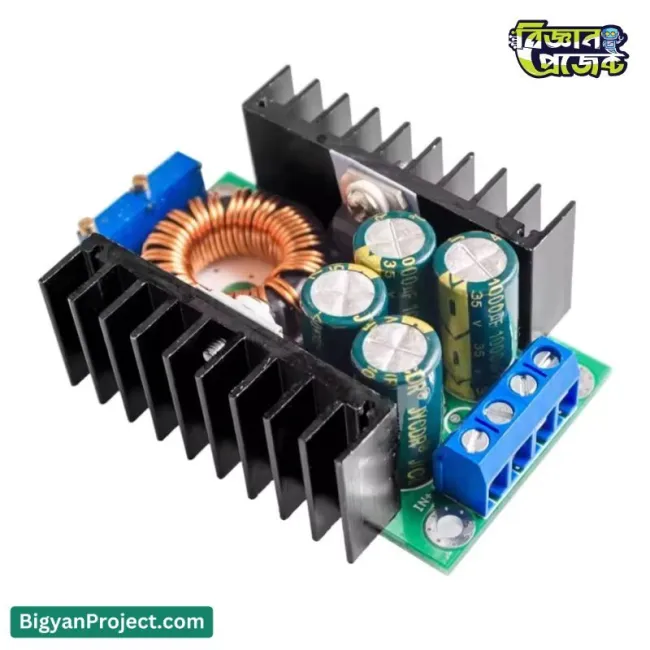

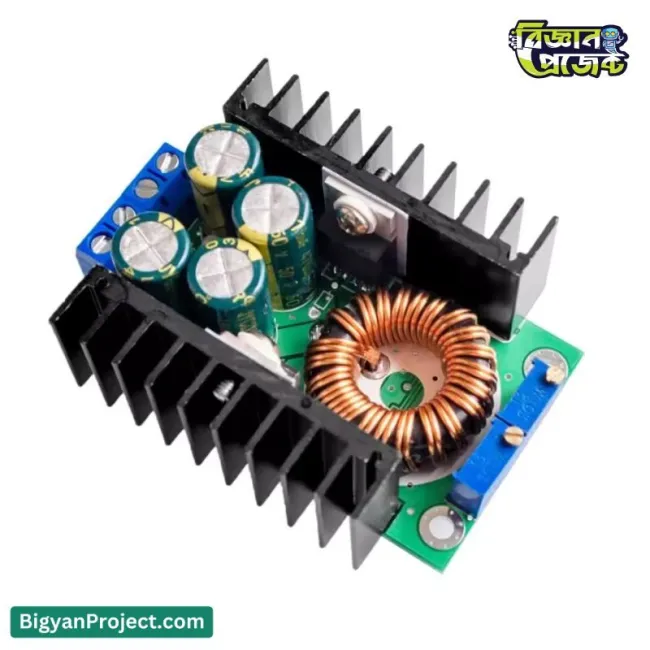

• দক্ষ তাপ অপচয়: ডাবল হিট সিঙ্ক ডিজাইন MOS টিউব এবং Schottky ডায়োডকে কার্যকরভাবে ঠান্ডা রাখে, যা লোডের নিচেও স্থিতিশীলতা নিশ্চিত করে।
• স্থিতিশীল অপারেশন: হাই-ফ্রিকোয়েন্সি ক্যাপাসিটর এবং একটি বড় Sendust কোর ইনডাক্টর আউটপুট রিপল কমায় এবং এফিসিয়েন্সি বাড়ায়।
• স্পষ্ট স্ট্যাটাস ইন্ডিকেটর: দুই-রঙের ইন্ডিকেটর লাইট এক নজরে কাজের অবস্থা জানিয়ে দেয় (লাল- চার্জিং/CC, সবুজ- নো-লোড/ফুল চার্জড)।
• ব্যাপক অ্যাপ্লিকেশন রেঞ্জ: এর বিস্তৃত ইনপুট এবং আউটপুট ভোল্টেজ রেঞ্জ এটিকে অগণিত পাওয়ার রেগুলেশন কাজের জন্য উপযুক্ত করে তোলে।

অ্যাপ্লিকেশন / ব্যবহারক্ষেত্র

• স্থিতিশীল কনস্ট্যান্ট কারেন্ট দিয়ে হাই-পাওয়ার সিঙ্গেল বা একাধিক LED অ্যারে চালানো।
• লিথিয়াম-আয়ন, LiPo, LiFePO4, এবং লেড-অ্যাসিড ব্যাটারি প্যাক সহ বিভিন্ন ব্যাটারি চার্জ করা।
• আপনার ইলেকট্রনিক্স ল্যাব বা ওয়ার্কশপের জন্য একটি ভেরিয়েবল DIY বেঞ্চটপ পাওয়ার সাপ্লাই তৈরি করা।
• 12V বা 24V ব্যাটারি থেকে স্টেপ ডাউন করে যানবাহনে ব্যবহৃত ডিভাইস এবং কার ল্যাপটপ চালানো।
• সোলার প্যানেল থেকে পাওয়া পাওয়ার রেগুলেট করে চার্জিং বা লো-ভোল্টেজ সিস্টেম চালানো।
• Arduino, Raspberry Pi, ESP32, এবং অন্যান্য মাইক্রোকন্ট্রোলার প্রজেক্টে স্থিতিশীল পাওয়ার সরবরাহ করা।
• বিজ্ঞান প্রজেক্ট-এ থাকা সায়েন্স ফেয়ার এবং রোবটিক্স প্রজেক্টের জন্য এটি একটি জনপ্রিয় পছন্দ।

ব্যবহারকারী গাইড / কীভাবে ব্যবহার করবেন

এই মডিউলে দুটি প্রধান পটেনশিওমিটার আছে: CV (ইনপুটের কাছে) ভোল্টেজ অ্যাডজাস্ট করে, এবং CC (আউটপুটের কাছে) কারেন্ট অ্যাডজাস্ট করে। আপনার লোড সংযোগ করার আগে সর্বদা লিমিট সেট করুন।

কনস্ট্যান্ট কারেন্ট (CC) LED ড্রাইভার হিসাবে:

১. আউটপুট ভোল্টেজ সেট করুন: মডিউলটি অন করুন। CV পটেনশিওমিটার অ্যাডজাস্ট করে আউটপুট ভোল্টেজ আপনার LED-এর সর্বোচ্চ অপারেটিং ভোল্টেজের সাথে মিলিয়ে সেট করুন।
২. কারেন্ট লিমিট সেট করুন: CC পটেনশিওমিটার ঘড়ির কাঁটার বিপরীতে প্রায় ১০-২০ বার ঘুরিয়ে নিন। একটি মাল্টিমিটার (10A বা 20A স্কেলে সেট করা) দিয়ে আউটপুট টার্মিনাল দুটি শর্ট-সার্কিট করুন।
৩. কারেন্ট অ্যাডজাস্ট করুন: CC পটেনশিওমিটার ধীরে ধীরে ঘড়ির কাঁটার দিকে ঘোরান যতক্ষণ না মাল্টিমিটারে আপনার LED-এর কাঙ্ক্ষিত অপারেটিং কারেন্ট দেখা যায়।
৪. LED সংযোগ করুন: মাল্টিমিটারটি সরিয়ে ফেলুন এবং আপনার LED সংযোগ করুন। মডিউলটি এখন আপনার সেট করা সঠিক কারেন্ট সরবরাহ করবে।

ব্যাটারি চার্জার হিসাবে (CV/CC মোড):

১. ফ্লোট ভোল্টেজ সেট করুন: মডিউলটি অন করুন। CV পটেনশিওমিটার অ্যাডজাস্ট করে "ফ্লোট ভোল্টেজ" সেট করুন (অর্থাৎ, ব্যাটারি ফুল হলে যে ভোল্টেজ হবে, যেমন একটি 3S Li-ion প্যাকের জন্য 12.6V)।
২. চার্জ কারেন্ট সেট করুন: CC পটেনশিওমিটার ঘড়ির কাঁটার বিপরীতে ঘুরিয়ে নিন। মাল্টিমিটার (10A/20A স্কেলে) দিয়ে আউটপুট শর্ট করুন এবং CC পটেনশিওমিটার অ্যাডজাস্ট করে আপনার ব্যাটারির কাঙ্ক্ষিত চার্জিং কারেন্ট (যেমন 1A বা 2A) সেট করুন।
৩. ব্যাটারি সংযোগ করুন: মাল্টিমিটারটি সরিয়ে ফেলুন। আউটপুটে ব্যাটারিটি সংযোগ করুন। ইন্ডিকেটর লাইটটি RED (লাল) হয়ে যাবে, যা দেখায় যে এটি কনস্ট্যান্ট কারেন্ট মোডে চার্জ হচ্ছে। ব্যাটারি প্রায় ভরে গেলে, এটি কনস্ট্যান্ট ভোল্টেজ মোডে চলে যাবে এবং সম্পূর্ণ চার্জ হলে লাইটটি GREEN (সবুজ) হয়ে যাবে।

সচরাচর জিজ্ঞাসিত প্রশ্ন (FAQs)

• Q: CV এবং CC পটেনশিওমিটারে মধ্যে পার্থক্য কী?
  A: CV (কনস্ট্যান্ট ভোল্টেজ) পটেনশিওমিটার সর্বোচ্চ আউটপুট ভোল্টেজ সেট করে। CC (কনস্ট্যান্ট কারেন্ট) পটেনশিওমিটার সর্বোচ্চ আউটপুট কারেন্ট সেট করে।
• Q: আমার ফ্যান লাগবে কিনা তা কীভাবে বুঝব?
  A: যদি মডিউলের হিট সিঙ্ক বা পাওয়ার টিউব হাত দিয়ে স্পর্শ করা যায় না এমন গরম মনে হয় (৬৫°C এর বেশি), বা আপনি যদি এটি একটানা 8A এর বেশি লোডে চালান, তবে দীর্ঘস্থায়ী পারফর্মেন্সের জন্য একটি ছোট কুলিং ফ্যান যোগ করার পরামর্শ দেওয়া হয়।
• Q: আমি CV পটেনশিওমিটার ঘোরানোর পরেও আমার আউটপুট ভোল্টেজ পরিবর্তন হচ্ছে না কেন?
  A: এটি ঘটতে পারে যদি মডিউলটি কনস্ট্যান্ট কারেন্ট (CC) মোডে থাকে। আপনার CC সেটিং খুব কম কিনা বা আপনার আউটপুট শর্ট কিনা তা পরীক্ষা করুন। কারেন্ট লিমিট বাড়ানোর জন্য CC পটেনশিওমিটার ঘড়ির কাঁটার দিকে ঘোরান, এরপর CV পটেনশিওমিটার কাজ শুরু করবে।
• Q: আমি কি এটি আমার Arduino প্রজেক্টের জন্য ব্যবহার করতে পারি?
  A: হ্যাঁ, এটি একটি চমৎকার পছন্দ। আপনি 12V বা 24V অ্যাডাপ্টার ইনপুট হিসাবে ব্যবহার করতে পারেন এবং আপনার Arduino এবং অন্যান্য কম্পোনেন্টকে পাওয়ার দেওয়ার জন্য আউটপুটকে স্থিতিশীল 5V বা 3.3V তে অ্যাডজাস্ট করতে পারেন।
• Q: এই 300W XL4016 মডিউলটি কি বাংলাদেশের ছাত্র-ছাত্রীদের সায়েন্স প্রজেক্টের জন্য উপযুক্ত?
  A: অবশ্যই। এটি বিজ্ঞান প্রজেক্ট-এ ছাত্র-ছাত্রীদের জন্য আমাদের সবচেয়ে প্রস্তাবিত মডিউলগুলির মধ্যে একটি। এটি একাই মোটর চালাতে, ব্যাটারি চার্জ করতে এবং LED জ্বালাতে পারে।

চ্যালেঞ্জ এবং বিবেচ্য বিষয়

• এই মডিউলটিতে ইনপুট রিভার্স পোলারিটি প্রোটেকশন নেই। পাওয়ার অন করার আগে আপনার পজিটিভ এবং নেগেটিভ সংযোগ দুবার পরীক্ষা করুন।
• এই মডিউলটিতে আউটপুট ব্যাকফ্লো প্রোটেকশন নেই। আপনি যদি ব্যাটারি চার্জ করেন, তবে আউটপুটের পজিটিভ লাইনে অবশ্যই একটি এক্সটারনাল Schottky ডায়োড যোগ করতে হবে যাতে ব্যাটারি থেকে মডিউলে পাওয়ার ব্যাকফ্লো না করে।
• 300W রেটিং সর্বোচ্চ। একটানা হাই-পাওয়ারে (যেমন 200W বা 8A এর উপরে) ব্যবহারের জন্য ফ্যান দিয়ে অ্যাক্টিভ কুলিং প্রয়োজন।
• পটেনশিওমিটারগুলি মাল্টি-টার্ন (২৫ টার্ন পর্যন্ত)। ভোল্টেজ বা কারেন্টের উল্লেখযোগ্য পরিবর্তন দেখতে আপনাকে এগুলি অনেকবার ঘোরাতে হতে পারে।

কম্প্যাটিবিলিটি

• মাইক্রোকন্ট্রোলার: Arduino UNO, Mega, Nano, ESP32, ESP8266, Raspberry Pi (সব মডেল)।
• LEDs: হাই-পাওয়ার 10W, 50W, 100W COB LEDs, এবং সিরিজ/প্যারালাল LED স্ট্রিং।
• ব্যাটারি: 4V, 6V, 12V, 14V, 24V লেড-অ্যাসিড ব্যাটারি, এবং 1S থেকে 7S লিথিয়াম-আয়ন/LiPo ব্যাটারি প্যাক (সঠিক ভোল্টেজ সেট করে)।
• পাওয়ার সোর্স: ল্যাপটপ অ্যাডাপ্টার, 12V/24V পাওয়ার সাপ্লাই, গাড়ির ব্যাটারি এবং সোলার প্যানেল।

ভবিষ্যতে আপগ্রেডের সুযোগ

• রিয়েল-টাইম মনিটরিংয়ের জন্য আউটপুটে একটি ডিজিটাল ভোল্টমিটার এবং অ্যামিটার ডিসপ্লে যুক্ত করা।
• একটি সম্পূর্ণ, প্রফেশনাল বেঞ্চটপ পাওয়ার সাপ্লাই তৈরি করতে একটি কাস্টম 3D প্রিন্টেড বা অ্যাক্রিলিক কেসিং তৈরি করা।
• 300W এর সম্পূর্ণ পটেনশিয়াল আনলক করতে অ্যাক্টিভ কুলিংয়ের জন্য একটি ছোট 12V বা 24V ফ্যান (ইনপুট সাইড থেকে চালিত) যোগ করা।
• একটি ডুয়াল-আউটপুট বা ট্রিপল-আউটপুট আইসোলেটেড পাওয়ার সাপ্লাই তৈরি করতে দুই বা তিনটি মডিউল একত্রিত করা (আলাদা ইনপুট সোর্স প্রয়োজন)।

সুবিধা

• হাই-পাওয়ার DC-DC রেগুলেশনের জন্য এটি একটি সাশ্রয়ী সমাধান।
• চার্জিং, LED ড্রাইভিং এবং পাওয়ার রেগুলেশনের জন্য একটি 'অল-ইন-ওয়ান' মডিউল, যা জায়গা এবং খরচ দুটোই বাঁচায়।
• সূক্ষ্ম নিয়ন্ত্রণের মাধ্যমে সংবেদনশীল ইলেকট্রনিক কম্পোনেন্টগুলির জন্য স্থিতিশীল এবং নির্ভরযোগ্য পাওয়ার আউটপুট।
• হাই কনভার্সন এফিসিয়েন্সি (৯৫% পর্যন্ত) মানে কম শক্তি তাপে নষ্ট হয়।
• বিভিন্ন DIY এবং প্রফেশনাল ইলেকট্রনিক্স প্রজেক্টের জন্য এটি নমনীয় এবং সহজে ব্যবহারযোগ্য।

উপসংহার

300W 9A XL4016 CC CV স্টেপ-ডাউন বাক কনভার্টার যেকোনো ইলেকট্রনিক্স ওয়ার্কবেঞ্চের জন্য একটি অপরিহার্য, হাই-পারফরম্যান্স পাওয়ারহাউস। এর হাই পাওয়ার, বিস্তৃত ভোল্টেজ রেঞ্জ, এবং সুনির্দিষ্ট ডুয়াল কন্ট্রোল (CC/CV) এটিকে অবিশ্বাস্যভাবে বহুমুখী করে তুলেছে। আপনি বাংলাদেশে সায়েন্স ফেয়ার প্রজেক্ট তৈরি করা একজন ছাত্র হোন, একজন হবিস্ট যিনি কাস্টম LED সেটআপ করছেন, বা একজন প্রফেশনাল যার একটি নির্ভরযোগ্য পাওয়ার সলিউশন প্রয়োজন, এই মডিউলটি আপনার সব চাহিদা পূরণ করবে। বিজ্ঞান প্রজেক্ট থেকে এই নির্ভরযোগ্য এবং অ্যাডজাস্টেবল পাওয়ার সাপ্লাইটি সংগ্রহ করুন এবং আপনার প্রজেক্টকে পরবর্তী স্তরে নিয়ে যান।
