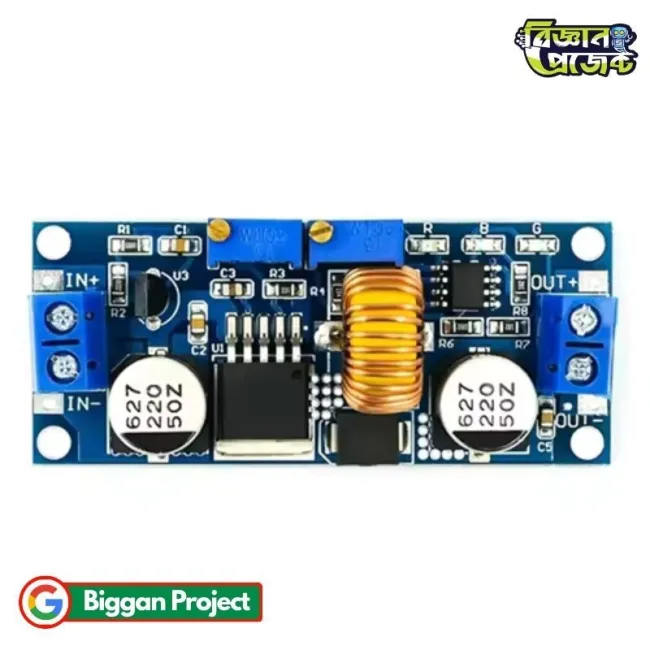

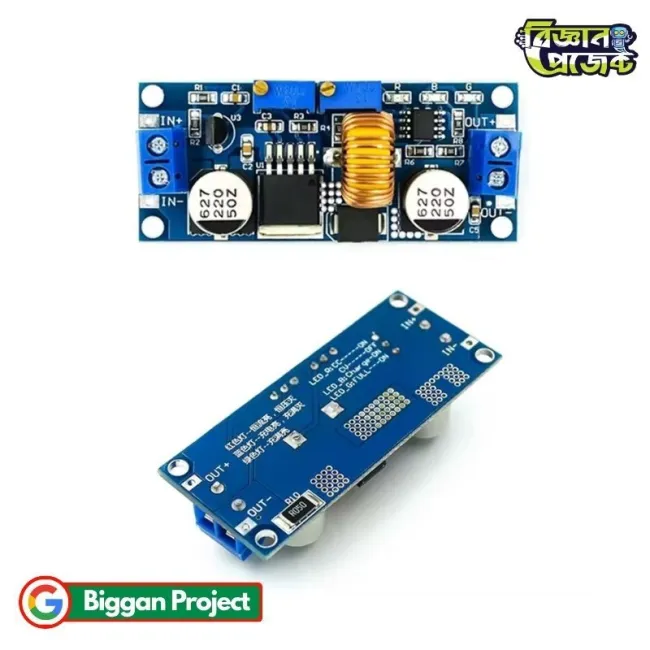

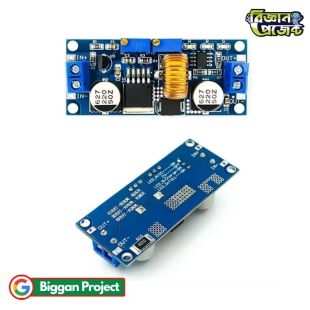

XL4015 5A DC-DC বাক স্টেপ ডাউন CC CV চার্জার মডিউল

XL4015 5A DC-DC বাক স্টেপ ডাউন পাওয়ার সাপ্লাই মডিউল (CC CV কন্ট্রোল সহ)

XL4015 5A DC-DC স্টেপ ডাউন মডিউলটি মূলত ভোল্টেজ এবং কারেন্ট নিখুঁতভাবে নিয়ন্ত্রণ করার জন্য তৈরি একটি অত্যন্ত পাওয়ারফুল এবং হাই-এফিসিয়েন্ট বাক কনভার্টার। বাংলাদেশের ইলেকট্রনিক্স শৌখিন এবং রোবোটিক্স ইঞ্জিনিয়ারদের কাছে বিভিন্ন বিজ্ঞান প্রজেক্ট (Biggan Project) ও DIY সার্কিট তৈরিতে এটি অত্যন্ত জনপ্রিয়। এই মডিউলটিতে রয়েছে বিশেষ কনস্ট্যান্ট ভোল্টেজ (CV) এবং কনস্ট্যান্ট কারেন্ট (CC) মোড, যার ফলে এটি একই সাথে সাধারণ পাওয়ার রেগুলেটর, লিথিয়াম ব্যাটারি চার্জার এবং হাই-পাওয়ার LED ড্রাইভার হিসেবে চমৎকার কাজ করে। আপনি যদি আপনার বিজ্ঞান প্রজেক্ট বা ল্যাবের জন্য একটি নির্ভরযোগ্য এবং সুরক্ষিত ভোল্টেজ রেগুলেশন বোর্ড খুঁজে থাকেন, তবে এই মডিউলটি আপনার কাজের জন্য সেরা একটি অপশন হতে পারে।

প্রধান বৈশিষ্ট্য

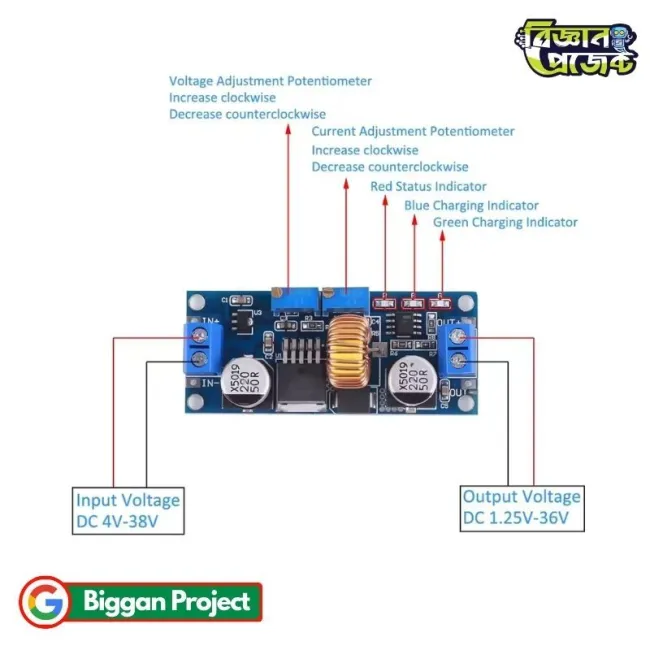

• কনস্ট্যান্ট ভোল্টেজ (CV) এবং কনস্ট্যান্ট কারেন্ট (CC) মোড এডজাস্ট করার জন্য দুটি আলাদা পটেনশিওমিটার।

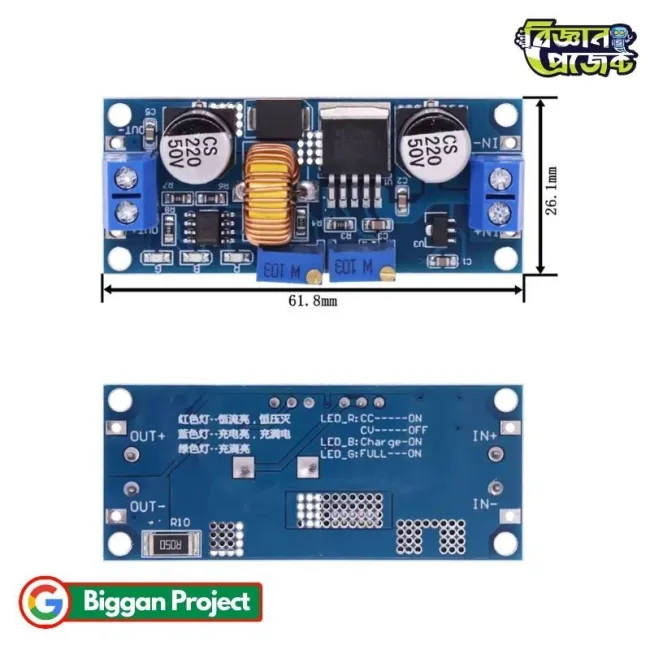

• বোর্ডে বর্তমান কাজের অবস্থা (যেমন চার্জিং, ফুল চার্জ বা কনস্ট্যান্ট কারেন্ট মোড) দেখানোর জন্য ৩টি LED ইন্ডিকেটর লাইট।
• সর্বোচ্চ 96% এফিসিয়েন্সি যা পাওয়ার অপচয় কমায় এবং মডিউলকে অতিরিক্ত গরম হওয়া থেকে রক্ষা করে।
• শর্ট সার্কিট এবং ওভার-টেম্পারেচার সুরক্ষা ব্যবস্থা যুক্ত থাকায় দীর্ঘক্ষণ নিরাপদে ব্যবহার করা যায়।
• ভোল্টেজ ড্রপ এবং কারেন্ট নিখুঁতভাবে পরিমাপের জন্য বোর্ডে অন-বোর্ড কারেন্ট স্যাম্পলিং রেজিস্টর ব্যবহার করা হয়েছে।
• সহজে তার সংযোগ করার জন্য স্ক্রু টার্মিনাল ব্লক ডিজাইন।

ব্যবহার ক্ষেত্র / প্রয়োগ

• স্কুল-কলেজের বিজ্ঞান প্রজেক্ট এবং বিভিন্ন রোবোটিক্স প্রোজেক্টে পাওয়ার সাপ্লাই হিসেবে।
• বিভিন্ন মানের লিথিয়াম আয়ন (Lithium-ion), লিথিয়াম পলিমার (Lithium-polymer) এবং নিকেল ব্যাটারি চার্জ করার জন্য।
• হাই-পাওয়ার LED লাইট জ্বালানোর জন্য একটি আদর্শ কনস্ট্যান্ট কারেন্ট ড্রাইভার মডিউল হিসেবে।
• সোলার প্যানেল বা ছোট উইন্ড টারবাইনের আউটপুট ভোল্টেজ নিয়ন্ত্রণ করে ব্যাটারি চার্জ করার ক্ষেত্রে।
• ল্যাবরেটরিতে ইলেকট্রনিক্স পার্টস টেস্ট করার জন্য ভেরিয়েবল DC পাওয়ার সাপ্লাই তৈরিতে।

ব্যবহার নির্দেশিকা

• সাধারণ ভোল্টেজ কমানোর জন্য: ইনপুটে পাওয়ার দিন এবং ভোল্টেজ পটেনশিওমিটার ঘুরিয়ে আউটপুট ভোল্টেজ আপনার প্রয়োজন মতো সেট করুন। এরপর একটি মাল্টিমিটারের 10A মোড দিয়ে আউটপুট শর্ট করে কারেন্ট পটেনশিওমিটার ঘুরিয়ে কারেন্ট লিমিট সেট করুন।
• ব্যাটারি চার্জার হিসেবে ব্যবহারের নিয়ম: প্রথমে আউটপুট ভোল্টেজটি ব্যাটারির ফুল চার্জ ভোল্টেজের সমান করুন (যেমন ৩.৭ ভোল্টের লিথিয়াম ব্যাটারির জন্য ৪.২ ভোল্ট)। এরপর মাল্টিমিটার দিয়ে আউটপুট কারেন্ট মেপে কারেন্ট পটেনশিওমিটার দিয়ে চার্জিং কারেন্ট সেট করুন। সবশেষে ব্যাটারি যুক্ত করে চার্জ দিন।
• LED ড্রাইভার হিসেবে ব্যবহারের নিয়ম: প্রথমে LED লাইটের সর্বোচ্চ ভোল্টেজ রেটিং অনুযায়ী আউটপুট ভোল্টেজ সেট করুন। এরপর মাল্টিমিটার দিয়ে শর্ট-সার্কিট কারেন্ট মেপে LED-এর অপারেটিং কারেন্ট সেট করে লাইটটি যুক্ত করুন।

সাধারণ প্রশ্নোত্তর (FAQ)

• প্রশ্ন: এই মডিউলটি কি সোলার প্যানেলের সাথে সরাসরি ব্যবহার করা যাবে?
  উত্তর: হ্যাঁ, সোলার প্যানেল থেকে আসা ওঠানামা করা ভোল্টেজকে এটি খুব সুন্দরভাবে স্ট্যাবল করে ব্যাটারি চার্জ করার উপযোগী করতে পারে।
• প্রশ্ন: আউটপুট শর্ট সার্কিট হলে কি মডিউলটি পুড়ে যাবে?
  উত্তর: না, এতে শর্ট সার্কিট প্রোটেকশন আছে যা কারেন্টকে সর্বোচ্চ 8A এ লক করে ফেলে এবং বোর্ডকে সুরক্ষিত রাখে।
• প্রশ্ন: লোড কানেক্ট করলে ভোল্টেজ কেন সামান্য কমে যায়?
  উত্তর: মডিউলটিতে একটি ০.০৫ ওহম কারেন্ট স্যাম্পলিং রেজিস্টর রয়েছে, যার ফলে লোড দেওয়ার পর ভোল্টেজ ০ থেকে ০.৩ ভোল্ট পর্যন্ত কমতে পারে। এটি সম্পূর্ণ স্বাভাবিক।
• প্রশ্ন: ইনপুটে প্লাস-মাইনাস উল্টো হলে কি কোনো সমস্যা হবে?
  উত্তর: হ্যাঁ, এই মডিউলে ইনপুট রিভার্স প্রোটেকশন নেই, তাই প্লাস-মাইনাস উল্টো করে কানেক্ট করলে মডিউলটি নষ্ট হয়ে যাবে।

সতর্কতা ও বিবেচনা

• মডিউলটি থেকে যদি টানা 5A বা 75W এর কাছাকাছি আউটপুট নেওয়া হয়, তবে অবশ্যই অতিরিক্ত হিটসিঙ্ক বা কুলিং ফ্যান ব্যবহার করতে হবে।
• ইনপুট কানেকশন দেওয়ার সময় পজিটিভ (+) এবং নেগেটিভ (-) টার্মিনাল ভালোভাবে দেখে নিতে হবে, উল্টো কানেকশন দিলে বোর্ড স্থায়ীভাবে ক্ষতিগ্রস্ত হবে।
• কারেন্ট স্যাম্পলিং রেজিস্টরের কারণে হওয়া সামান্য ভোল্টেজ ড্রপটি অত্যন্ত নিখুঁত সার্কিট ডিজাইনের ক্ষেত্রে মাথায় রাখতে হবে।

সামঞ্জস্যতা

• স্ট্যান্ডার্ড ৩.৭ ভোল্ট লিথিয়াম ব্যাটারি এবং অন্যান্য রিচার্জেবল ব্যাটারির সাথে শতভাগ সামঞ্জস্যপূর্ণ।
• ১২ ভোল্ট, ২৪ ভোল্ট DC অ্যাডাপ্টার, লেড-এসিড ব্যাটারি এবং সোলার প্যানেলের (4V থেকে 38V সীমার মধ্যে) সাথে অনায়াসে কাজ করে।
• বাজারে পাওয়া যাওয়া প্রায় সব ধরণের হাই-পাওয়ার DC LED প্যানেল এবং লাইটের সাথে এটি ব্যবহার করা যায়।

ভবিষ্যৎ উন্নয়ন / এক্সপ্যানশন

• ভুল কানেকশন থেকে বোর্ডটিকে বাঁচাতে ইনপুট লাইনে একটি হাই-কারেন্ট ডায়োড যুক্ত করা যেতে পারে।
• আউটপুট ভোল্টেজ এবং কারেন্ট লাইভ দেখার জন্য মডিউলের সাথে একটি ডিজিটাল ভোল্ট-অ্যামিটার ডিসপ্লে যুক্ত করা সম্ভব।
• পোর্টেবল ব্যবহারের জন্য পুরো মডিউলটিকে একটি থ্রি-ডি প্রিন্টেড কেসিং বা বক্সের ভেতরে সেট করে নেওয়া যায়।

উপকারিতা

• একটি মাত্র কমদামী মডিউলে সাধারণ রেগুলেটর, ব্যাটারি চার্জার এবং LED ড্রাইভারের সুবিধা পাওয়া যায়।
• পটেনশিওমিটারের সাহায্যে ভোল্টেজ এবং কারেন্ট খুব সূক্ষ্মভাবে নিয়ন্ত্রণ করা যায়।
• শর্ট সার্কিট এবং ওভার-কারেন্ট সুরক্ষা ব্যবস্থা থাকায় আপনার দামি ব্যাটারি বা প্রজেক্ট সুরক্ষিত থাকে।

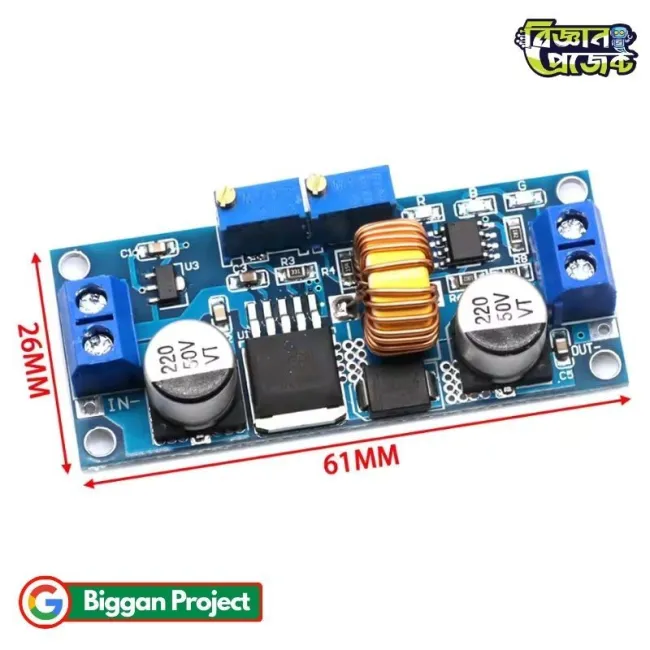

• সাইজ ছোট হওয়ায় যেকোনো ছোট বক্স বা প্রজেক্ট কেসিংয়ের ভেতরে সহজে ফিট হয়ে যায়।

উপসংহার

পরিশেষে বলা যায়, XL4015 5A DC-DC স্টেপ ডাউন কনভার্টার মডিউলটি এর বহুমুখী কার্যকারিতা এবং দুর্দান্ত সুরক্ষার কারণে যেকোনো ইলেকট্রনিক্স কাজের জন্য অত্যন্ত দরকারী। ব্যাটারি চার্জিং থেকে শুরু করে বিজ্ঞান প্রজেক্টের পাওয়ার সোর্স হিসেবে এর কার্যকারিতা অতুলনীয়। সাশ্রয়ী মূল্যে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করতে এই মডিউলটি আপনার কালেকশনে রাখার মতো একটি ডিভাইস।
