৫ ভোল্ট সিঙ্গেল চ্যানেল রিলে মডিউল স্ক্রু টার্মিনাল সহ
🚚 হোম ডেলিভারি চার্জ
ঢাকা শহরের ভিতরে৮০৳
সাভার, গাজীপুর, নারায়ণগঞ্জ১০০৳
বাকি সকল (জেলা / থানা / গ্রামে)১৩৫৳
📦 ১টি আইটেম হোক বা ১০০টি আইটেম, ডেলিভারি চার্জ মাত্র একবারই দিতে হবে।
🧰 প্রজেক্ট/বড় পণ্যের ক্ষেত্রে আকার ও ওজন অনুযায়ী চার্জ পরিবর্তন হতে পারে।
⚠️ ফেইক অর্ডার প্রতিরোধে ডেলিভারি চার্জ হিসেবে ১০০ টাকা অগ্রিম নেওয়া হতে পারে।

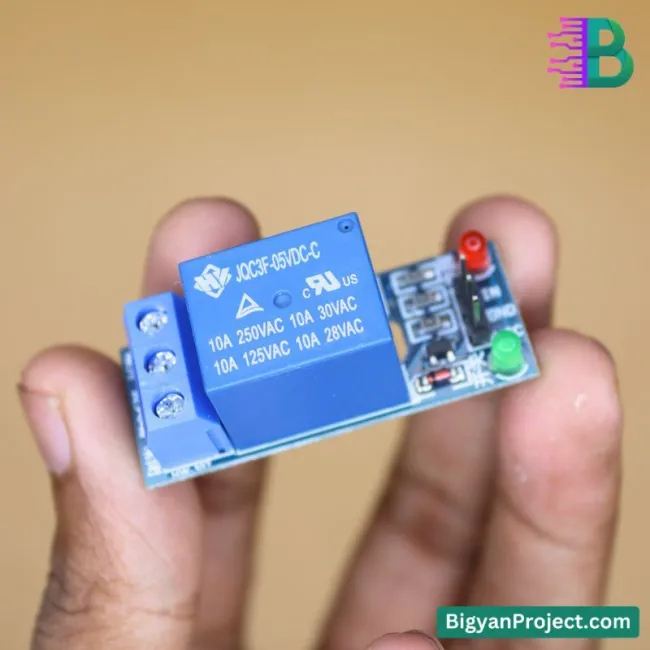

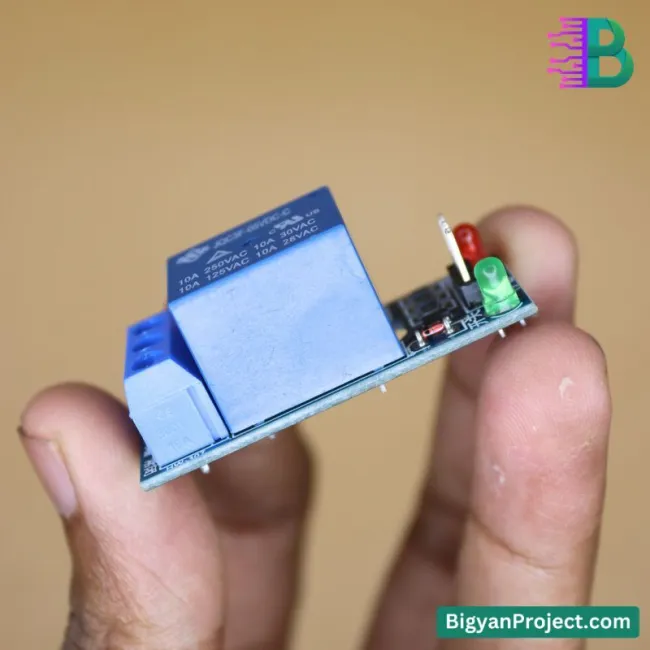

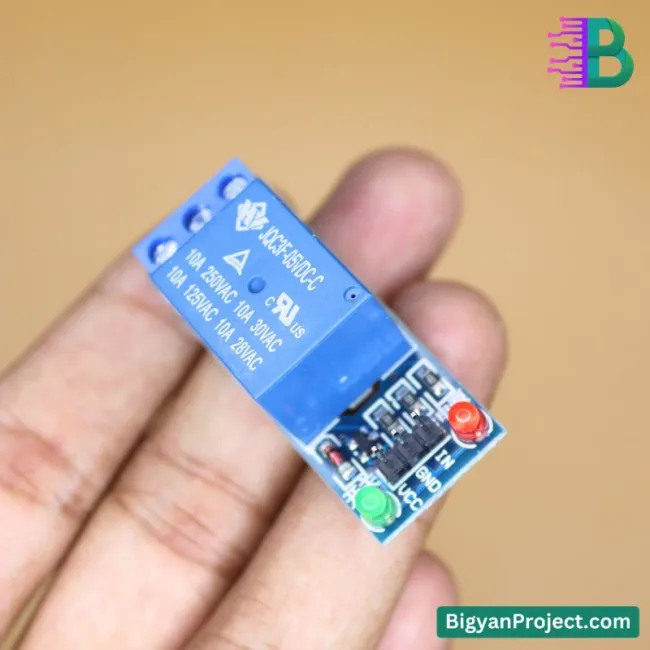

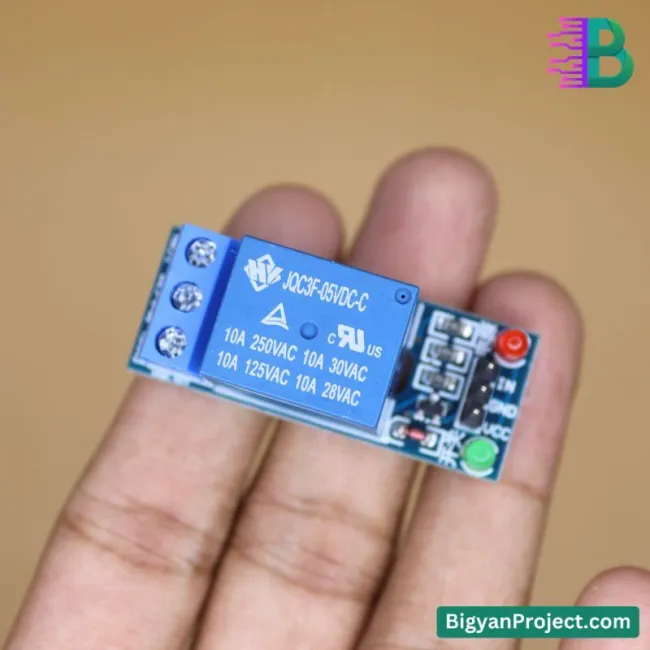

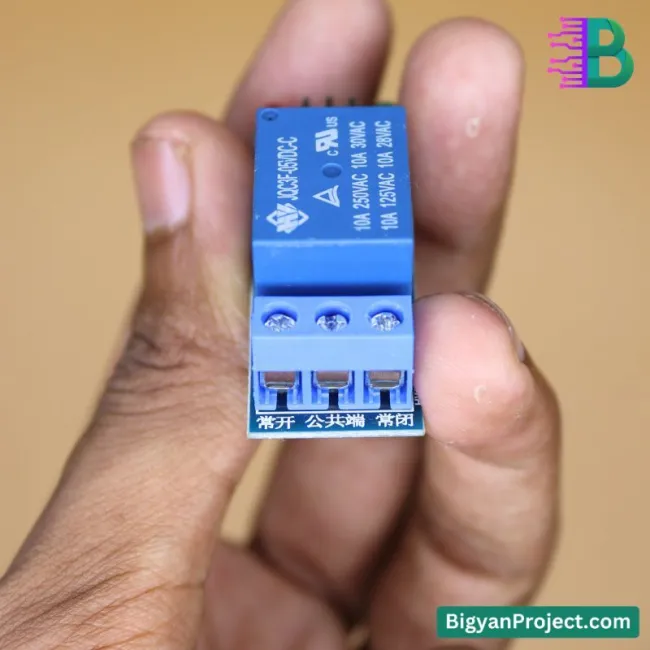

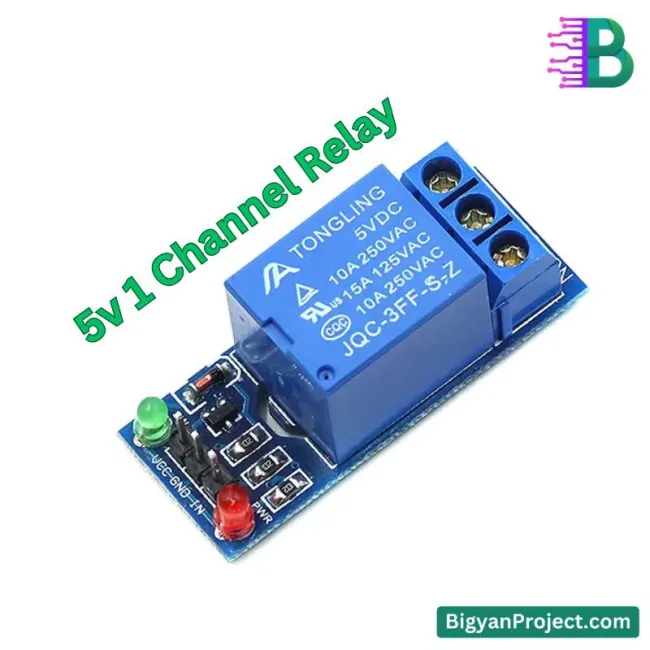

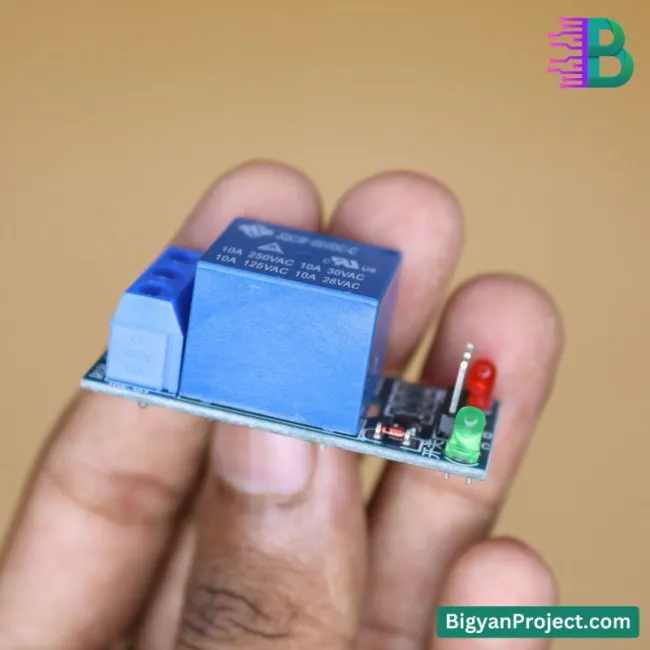

৫ ভোল্ট সিঙ্গেল চ্যানেল রিলে বোর্ড স্ক্রু টার্মিনাল সহ
এই ৫ ভোল্ট সিঙ্গেল চ্যানেল রিলে মডিউলটি Arduino বা Raspberry Pi এর মতো মাইক্রোকন্ট্রোলার ব্যবহার করে হাই-পাওয়ার ডিভাইস (১০এ/২৫০ভি এসি পর্যন্ত) নিয়ন্ত্রণের জন্য উপযুক্ত। স্ক্রু টার্মিনাল এবং স্ট্যাটাস LED সহ, এটি হোম অটোমেশন, ইন্ডাস্ট্রিয়াল কন্ট্রোল সিস্টেম এবং DIY ইলেকট্রনিক্স প্রজেক্টের জন্য আদর্শ।
স্পেসিফিকেশন:
- ইনপুট ভোল্টেজ: ডিসি ৫ ভোল্ট
- চ্যানেল: সিঙ্গেল (১সিএইচ)
- রিলে টাইপ: এসপিডিটি (NO+NC+COM)
- সর্বোচ্চ লোড: ১০এ ২৫০ভি এসি / ১০এ ৩০ভি ডিসি
- ট্রিগার কারেন্ট: ≥৪এমএ (TTL সামঞ্জস্যপূর্ণ)
- টার্মিনাল: স্ক্রু-টাইপ সহজ ওয়্যারিংয়ের জন্য
- ইন্ডিকেটর: পাওয়ার + রিলে স্ট্যাটাস LED
- সুরক্ষা স্ট্যান্ডার্ড: UL, CUL, TUV সার্টিফাইড

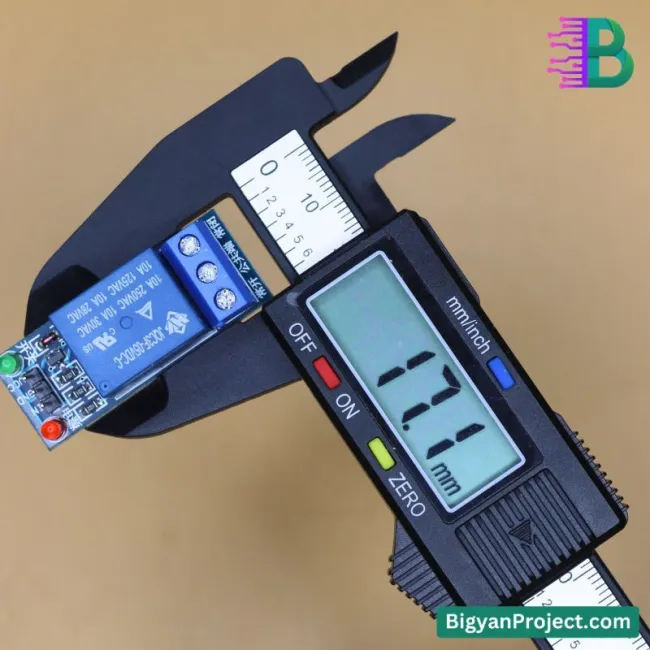

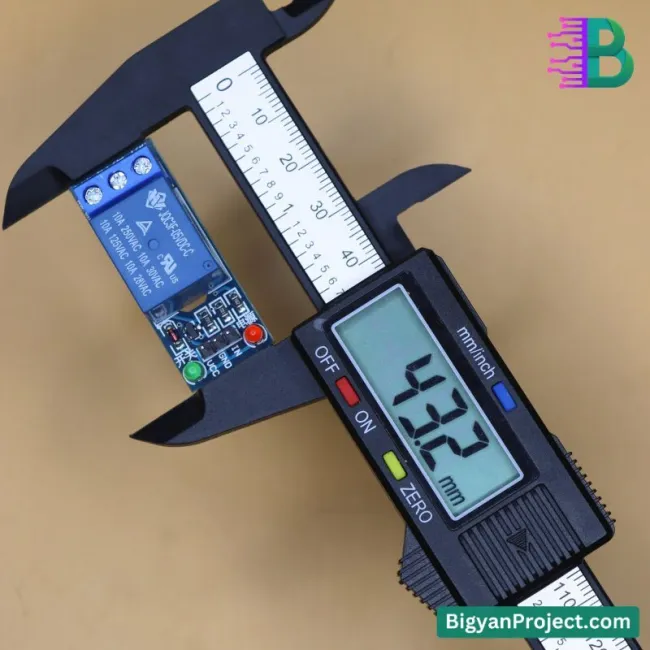

- আকার: ৪৪×৬×৬মিমি (আনুমানিক)
যেসব পণ্য দেখেছেন
এই ক্যাটাগরির আরো 6 টি পন্য :
বেসিক কম্পোনেন্ট ক্যাটাগরি থেকে আরো 25 টি পণ্য:
- নতুন
- On sale!
- -2৳
- নতুন
- Out Of Stock
- On sale!
- -10৳
যারা এই পণ্যটি কিনেছেন তারা এগুলোও দেখেছেন
- নতুন
- Out Of Stock
- On sale!
- -40৳
- মুখ্য দোকান ভ্রমণ
কমেন্ট (20)
গ্রেড
৫ ভোল্ট সিঙ্গেল চ্যানেল আইসোলেটেড রিলে মডিউল (অপ্টো-কাপলার সহ)
এই ৫ ভোল্ট সিঙ্গেল চ্যানেল রিলে মডিউলটি হাই ভোল্টেজ সার্কিট নিরাপদে নিয়ন্ত্রণের জন্য ইলেকট্রনিক্স প্রেমীদের এবং পেশাদারদের জন্য একটি অত্যন্ত দরকারি উপাদান। এতে অপ্টো-কাপলার আইসোলেশন, স্ক্রু টার্মিনাল, এবং এলইডি স্ট্যাটাস ইন্ডিকেটর রয়েছে, যা এটিকে আইওটি প্রকল্প, হোম অটোমেশন ও শিল্প নিয়ন্ত্রণ ব্যবস্থার জন্য আদর্শ করে তোলে। এটি ১০ অ্যাম্পিয়ার/২৫০ ভোল্ট এসি সুইচিং ক্ষমতা এবং টিটিএল কম্প্যাটিবিলিটি সহ আসে, যা আরডুইনো, ESP8266, Raspberry Pi-এর মতো মাইক্রোকন্ট্রোলারের সাথে উচ্চ ক্ষমতার ডিভাইসের সংযোগ সহজ করে।
প্রযুক্তিগত বিবরণ
| প্যারামিটার | বিস্তারিত |
|---|---|
| চালনার ভোল্টেজ | ডিসি ৫ ভোল্ট (±১০%) |
| কারেন্ট খরচ | ≈৭০ মিলি-অ্যাম্পিয়ার (রিলে চালু অবস্থায়) |
| রিলে টাইপ | SPDT (১ ফর্ম C) |
| কন্টাক্ট রেটিং | ১০A ২৫০V AC / ১০A ৩০V DC |
| ট্রিগার ভোল্টেজ | ৩.৩V-৫V (টিটিএল উপযোগী) |
| আইসোলেশন ভোল্টেজ | ২৫০০V RMS (অপ্টো-কাপলার সুরক্ষিত) |
| রেসপন্স টাইম | ≤১০ মিলিসেকেন্ড |
| যান্ত্রিক আয়ুষ্কাল | ১ কোটি বার চালনা |
| টার্মিনাল টাইপ | ৩.৫ মিমি স্ক্রু টার্মিনাল (NO + NC + COM) |
| নিরাপত্তা সনদ | UL, CE, RoHS সম্মত |
প্রধান বৈশিষ্ট্য
- অপ্টো-কাপলার ইনপুট আপনার মাইক্রোকন্ট্রোলারকে ভোল্টেজ স্পাইক থেকে রক্ষা করে
- ১০A সুইচিং ক্যাপাসিটির ইন্ডাস্ট্রিয়াল গ্রেড রিলে
- কম ট্রিগার কারেন্ট (৫-২০mA), ৩.৩V/৫V লজিকের সাথে কাজ করে
- স্বচ্ছ কভার রিলেকে সুরক্ষা দেয় এবং দেখাও যায়
- ডুয়াল এলইডি – পাওয়ার ও রিলে স্টেট নির্দেশ করে
- কমপ্যাক্ট PCB (৫০ × ৪০ × ২০ মিমি), মাউন্টিং হোল সহ
- উচ্চ মানের কপার অ্যালয় কন্টাক্ট নির্ভরযোগ্য সুইচিং নিশ্চিত করে
- ২.৫ মিমি² পর্যন্ত তার সাপোর্ট করে এমন স্ক্রু টার্মিনাল
সাধারণ ব্যবহার ক্ষেত্র
- হোম অটোমেশন (আলো, যন্ত্রপাতি নিয়ন্ত্রণ)
- ESP8266/NodeMCU সহ আইওটি প্রজেক্ট
- শিল্প নিয়ন্ত্রণ ব্যবস্থা
- নিরাপত্তা ও অ্যাক্সেস কন্ট্রোল
- গাড়ির ইলেকট্রনিক্স প্রকল্প
- ল্যাবরেটরি পরীক্ষামূলক যন্ত্রপাতি
- কৃষি অটোমেশন (পাম্প, সেচ)
- রোবোটিক্স ও মেকাট্রনিক্স প্রকল্প
ব্যবহার নির্দেশিকা

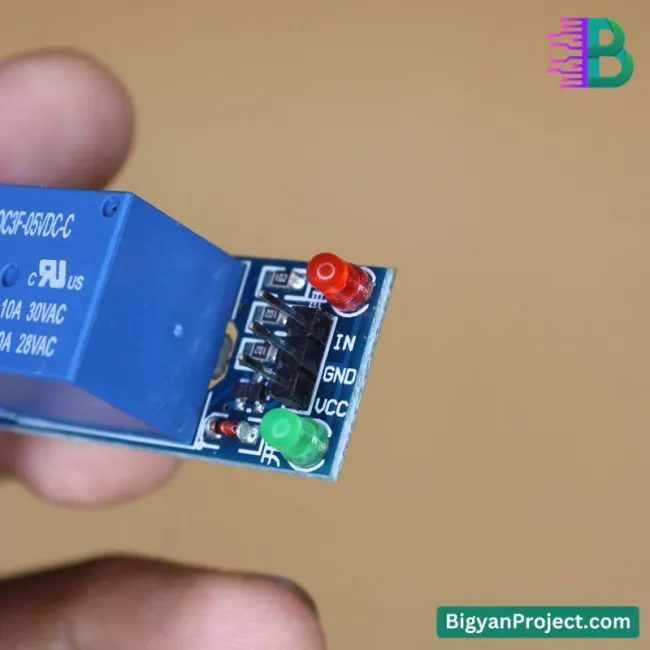

ধাপ ১: VCC ও GND পিনে ৫V ডিসি পাওয়ার সংযোগ দিন
ধাপ ২: কন্ট্রোল সিগনাল (Arduino ইত্যাদি থেকে) IN পিনে সংযোগ করুন
ধাপ ৩: আপনার লোড COM ও NO/NC টার্মিনালের মধ্যে যুক্ত করুন
বিঃদ্রঃ ইন্ডাক্টিভ লোডের (মোটর, সলেনয়েড) ক্ষেত্রে কনুইলের উপর ফ্লাইব্যাক ডায়োড ব্যবহার করুন
প্রশ্নোত্তর
প্রশ্নঃ ২২০V এসি চালাতে পারবে?
উত্তরঃ হ্যাঁ, এটি সর্বোচ্চ ২৫০V এসি ১০A পর্যন্ত সাপোর্ট করে
প্রশ্নঃ Raspberry Pi-এর সাথে কাজ করবে?
উত্তরঃ একদম! এটি ৩.৩V GPIO এর সাথে সামঞ্জস্যপূর্ণ
প্রশ্নঃ NO এবং NC টার্মিনালের পার্থক্য কী?
উত্তরঃ NO (Normally Open) রিলে চালু হলে সংযোগ হয়, NC (Normally Closed) রিলে চালু হলে বিচ্ছিন্ন হয়
প্রশ্নঃ কনুইলের কারেন্ট খরচ কত?
উত্তরঃ আনুমানিক ৭০mA
গুরুত্বপূর্ণ সতর্কতা
- সংযোগ পরিবর্তনের আগে রিলেকে অবশ্যই বন্ধ করুন
- সর্বোচ্চ কারেন্ট সীমা অতিক্রম করবেন না
- উচ্চ ভোল্টেজ সংযোগে নির্ভরযোগ্য ইনসুলেশন ব্যবহার করুন
- ইন্ডাক্টিভ লোডে সুরক্ষার জন্য অতিরিক্ত উপাদান যোগ করুন
ভবিষ্যৎ উন্নয়ন সম্ভাবনা
- ESP-01 দিয়ে WiFi/Bluetooth নিয়ন্ত্রণ যুক্ত করা
- বহু রিলে সংযোগ দিয়ে মাল্টি চ্যানেল তৈরি
- Home Assistant এর মতো স্মার্ট হোম প্ল্যাটফর্মে সংযুক্তিকরণ
- লোড মনিটরিংয়ের জন্য কারেন্ট সেন্সিং যুক্ত করা
কেন আমাদের রিলে মডিউল বেছে নেবেন?
- সাধারণ রিলের তুলনায় বেশি আয়ু (১ লাখ+ সুইচিং)
- মোটর চালানোর মতো বেশি কারেন্ট হ্যান্ডল করার জন্য মোটা ট্রেস
- সঠিক অপ্টো-আইসোলেশন মাইক্রোকন্ট্রোলারের সুরক্ষা নিশ্চিত করে
- সহজ ডকুমেন্টেশন ও টেকনিক্যাল সাপোর্ট
- তাপমাত্রার পার্থক্যে স্থায়ী পারফর্মেন্স
চূড়ান্ত মন্তব্য
এই পেশাদার গ্রেড ৫ ভোল্ট রিলে মডিউলটি যারা উচ্চ ভোল্টেজ সুইচিং এর জন্য নিরাপদ ও নির্ভরযোগ্য সমাধান খুঁজছেন, তাদের জন্য অসাধারণ একটি পণ্য। স্মার্ট হোম, ইন্ডাস্ট্রিয়াল কন্ট্রোল কিংবা শিক্ষামূলক প্রজেক্টে এর ব্যবহার নিশ্চিতভাবে কার্যকর হবে। অপ্টো-কাপলার নিরাপত্তা এটিকে সাধারণ রিলে মডিউলের তুলনায় অনেক বেশি নিরাপদ করে তুলেছে, এবং স্ক্রু টার্মিনাল এর মাধ্যমে এটি প্রোটোটাইপ এবং স্থায়ী ইনস্টলেশনের জন্য আদর্শ।
ডাটা শিট
- Video ID
- w7JPaeGGfjI
Important Notice
The product details on this page are collected from multiple reliable sources. Minor discrepancies may occur, so please check labels, instructions, and warnings before use.
Note: Images are for illustration only and may slightly differ from the actual product.
Unboxing Video: Please record an unboxing video showing the package was unopened before opening. Required for claims of missing, damaged, or incorrect items.
বাংলাদেশে ৫ ভোল্ট সিঙ্গেল চ্যানেল রিলে মডিউল স্ক্রু টার্মিনাল সহ এর দাম কত?
বর্তমানে বাংলাদেশে ৫ ভোল্ট সিঙ্গেল চ্যানেল রিলে মডিউল স্ক্রু টার্মিনাল সহ এর বাজার মূল্য 80৳ টাকা। আপনি বিজ্ঞান প্রজেক্ট থেকে এটি নিশ্চিন্তে কিনতে পারবেন।arrow_upward
