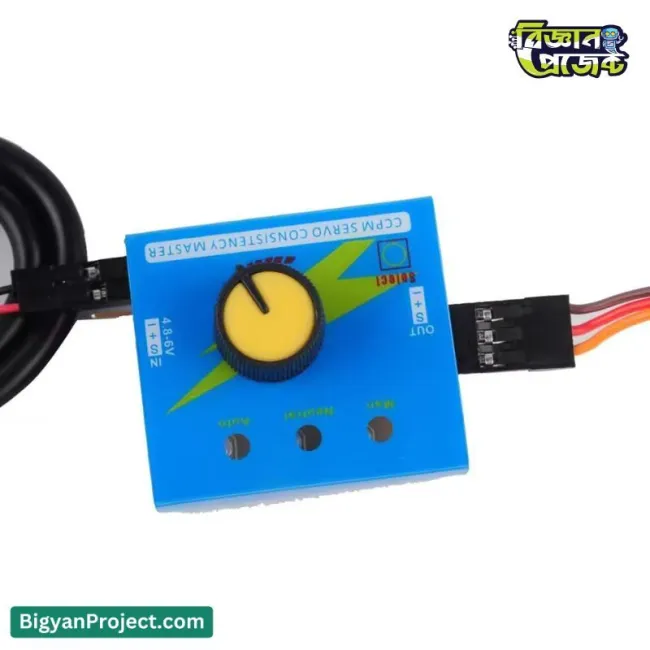

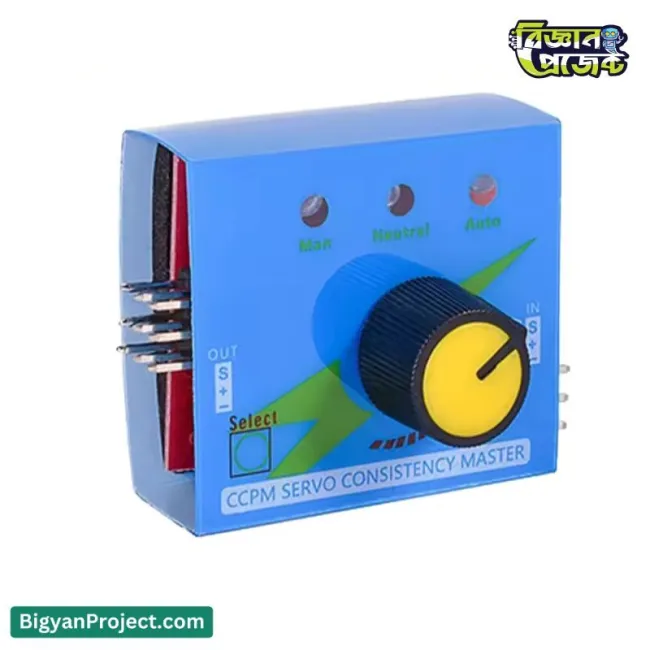

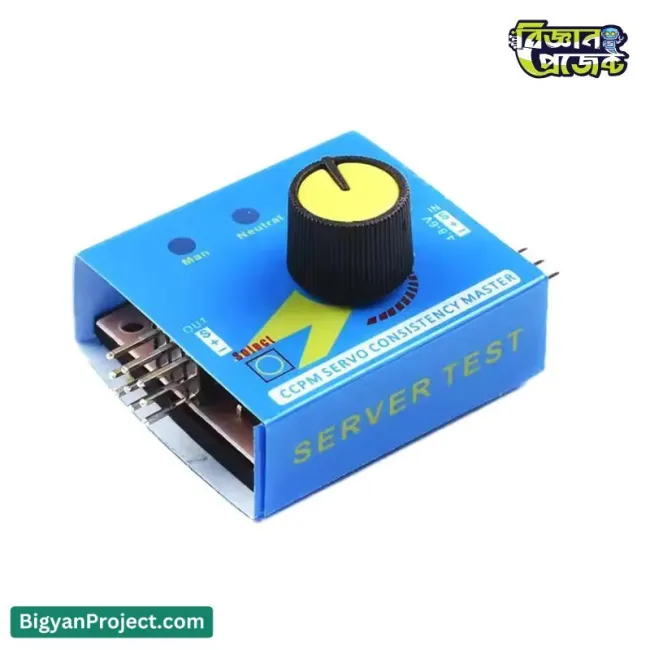

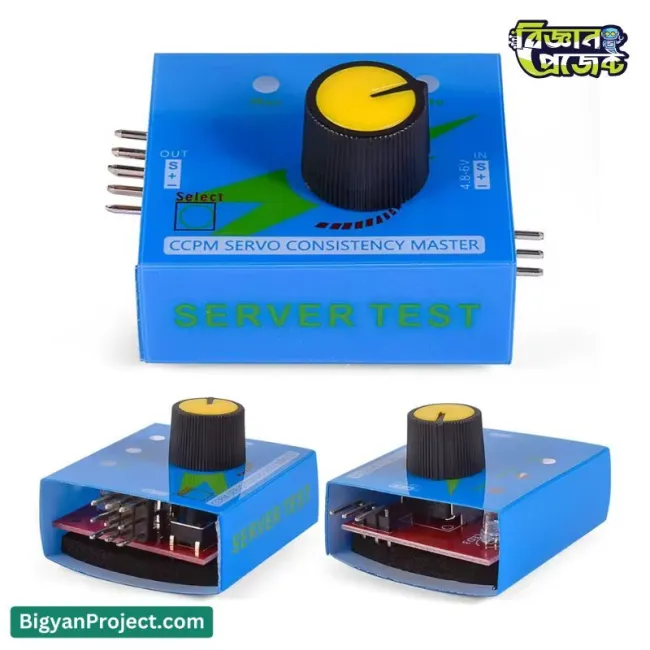

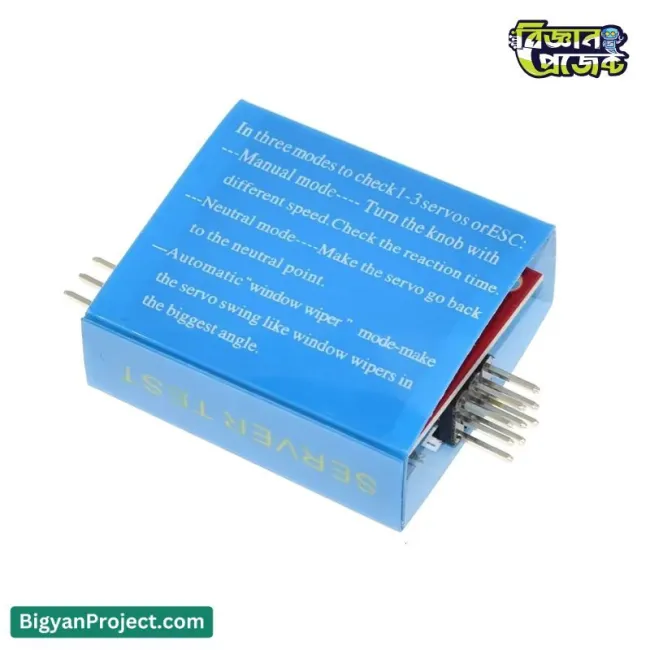

3CH RC সার্ভো এবং ESC টেস্টার

RC 3CH ডিজিটাল সার্ভো টেস্টার এবং ESC কন্সিস্টেন্সি মাস্টার চেকার

আপনার RC এবং DIY ইলেকট্রনিক্স প্রজেক্টের জন্য সেরা ডায়াগনস্টিক টুল হলো এই ৩-চ্যানেল ডিজিটাল সার্ভো এবং ESC টেস্টার। এই ছোট, MCU-কন্ট্রোলড ডিভাইসটি যেকোনো হবিস্টের জন্য অপরিহার্য। এটি আপনাকে কোনো ট্রান্সমিটার বা রিসিভার ছাড়াই আপনার সার্ভো এবং ইলেকট্রনিক স্পিড কন্ট্রোলার (ESCs) অত্যন্ত নিখুঁতভাবে পরীক্ষা, ক্যালিব্রেট এবং সমস্যা নির্ণয় করতে সাহায্য করে। আপনি RC প্লেন, হেলিকপ্টার, গাড়ি, বোট বা কোনো কাস্টম রোবটিক্স প্রজেক্ট যা-ই তৈরি করুন না কেন, বিজ্ঞান প্রজেক্টের এই টেস্টারটি আপনার কম্পোনেন্টগুলো ঠিকমতো কাজ করছে কিনা তা নিশ্চিত করার জন্য প্রয়োজনীয় স্ট্যাবিলিটি এবং হাই-অ্যাকুরেসি প্রদান করবে।

এই বহুমুখী টুলটি একটি "হ্যান্ড ডাইনামিক রিসিভার" হিসাবে কাজ করে, যা একটি সহজ নব (knob) ঘুরিয়ে আপনার ট্রান্সমিটারের সিগন্যাল অনুকরণ করে। এটি একবারে তিনটি পর্যন্ত সার্ভো সংযোগ এবং পরীক্ষা করতে পারে, যা এদের সামঞ্জস্য (consistency) পরীক্ষার জন্য এটিকে অমূল্য করে তোলে। এটি বিশেষ করে CCPM (Collective Pitch Cyclic Mixing) হেলিকপ্টার সেটআপের জন্য গুরুত্বপূর্ণ, যেখানে তিনটি সার্ভোকে অবশ্যই নিখুঁত সামঞ্জস্য রেখে চলতে হয়। এটি সার্ভোর কাঁপুনি (jitter) শনাক্ত করতে পারে, ইনস্টলেশনের জন্য সঠিক নিউট্রাল পয়েন্ট খুঁজে বের করতে পারে এবং সম্পূর্ণ মুভমেন্ট রেঞ্জ পরীক্ষা করতে পারে। মোটর পরীক্ষার জন্য, কেবল আপনার ESC (ব্রাশড বা ব্রাশলেস) কানেক্ট করুন এবং রিমোট কন্ট্রোলের ঝামেলা ছাড়াই ম্যানুয়ালি মোটরের স্পিড কন্ট্রোল টেস্ট করুন।

প্রোডাক্ট স্পেসিফিকেশন

প্রধান বৈশিষ্ট্যসমূহ

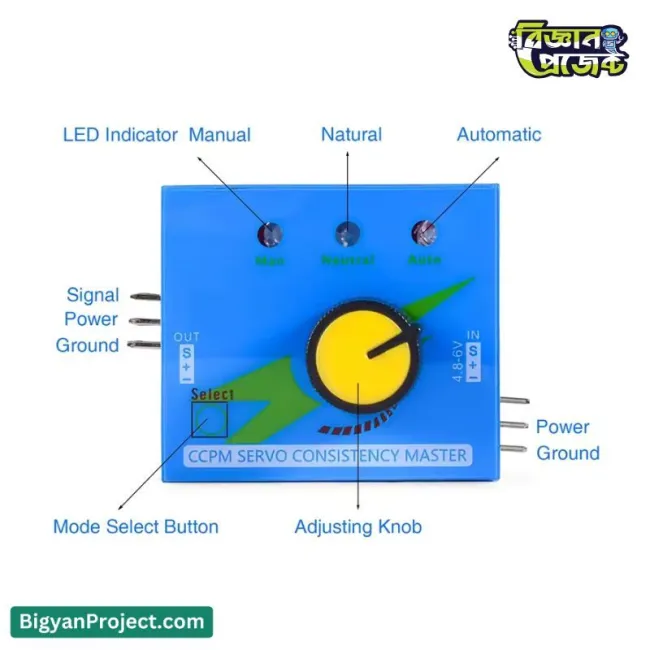

• থ্রি-ইন-ওয়ান সুবিধা: এটি সার্ভো টেস্টার, ESC টেস্টার এবং CCPM কন্সিস্টেন্সি মাস্টার হিসেবে কাজ করে।
• তিনটি ভিন্ন মোড: একটি বাটন চেপে সহজেই বিভিন্ন পরীক্ষার জন্য মোড পরিবর্তন করা যায়।
• ম্যানুয়াল মোড: নব ঘুরিয়ে সার্ভোর রেসপন্স টাইম, স্পিড এবং যেকোনো পজিশনিং পরীক্ষা করা যায়।
• নিউট্রাল মোড: সার্ভোকে তাৎক্ষণিকভাবে তার 1.5ms সেন্টার পয়েন্টে নিয়ে আসে, যা সার্ভো হর্ন ইনস্টল করার জন্য খুবই দরকারি।
• অটোমেটিক মোড: সার্ভোকে স্বয়ংক্রিয়ভাবে 'উইন্ডো ওয়াইপার'-এর মতো দুই প্রান্তে ঘোরাতে থাকে, যা এর সম্পূর্ণ রেঞ্জ এবং কোনো সমস্যা আছে কিনা তা পরীক্ষা করে।
• মাল্টি-চ্যানেল টেস্টিং: একসাথে ৩টি পর্যন্ত সার্ভো কানেক্ট করে তাদের সামঞ্জস্য পরীক্ষা করা যায়, যাতে নিশ্চিত হওয়া যায় যে সবগুলো একসাথে চলছে।
• MCU কন্ট্রোল: বিল্ট-ইন মাইক্রোকন্ট্রোলার একটি স্থিতিশীল, সঠিক এবং নির্ভরযোগ্য PWM সিগন্যাল আউটপুট নিশ্চিত করে।

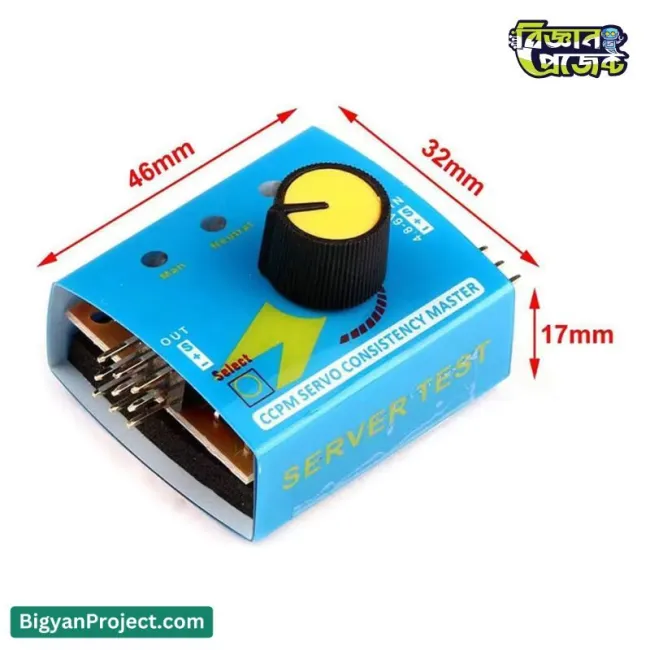

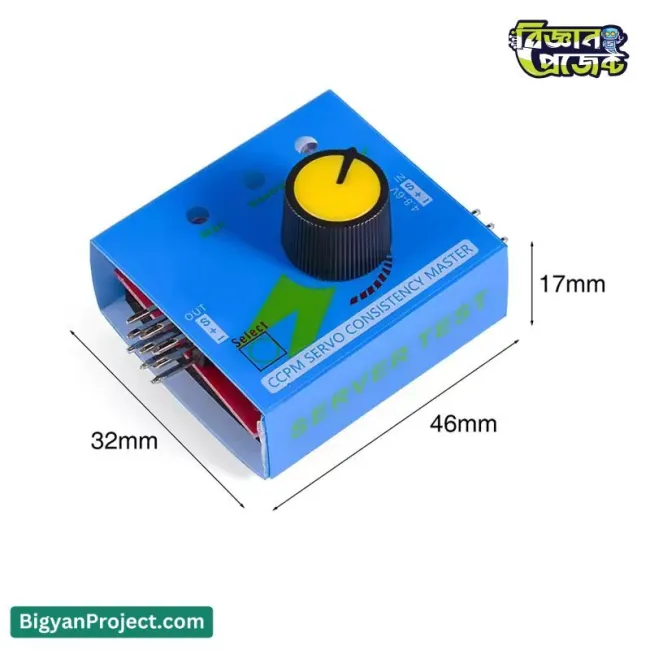

• কম্প্যাক্ট ও হালকা: মাত্র ৮ গ্রাম ওজনের হওয়ায় এটি বহন করা খুব সহজ এবং আপনার ফিল্ড কিট বা ওয়ার্কবেঞ্চের জন্য উপযুক্ত।
• LED ইন্ডিকেটর: উজ্জ্বল নীল LED লাইট পরিষ্কারভাবে দেখায় কোনটি মোড বর্তমানে সক্রিয় আছে।

ব্যবহারের ক্ষেত্র

• ইনস্টল করার আগে নতুন সার্ভো পরীক্ষা করা, যাতে সেটি শুরুতেই ত্রুটিপূর্ণ কিনা তা বোঝা যায়।
• ক্র্যাশের পরে সার্ভো ডায়াগনোস করা, যেমন গিয়ার ভাঙা বা কাঁপুনি (jitter) পরীক্ষা করা।
• সার্ভো হর্ন লাগানোর জন্য সঠিক নিউট্রাল পজিশন খুঁজে বের করা।
• একাধিক সার্ভোর সামঞ্জস্য (consistency) পরীক্ষা করা (যেমন প্লেনের পাখার জন্য বা CCPM)।
• ইলেকট্রনিক স্পিড কন্ট্রোলার (ESC) এবং মোটর (ব্রাশড বা ব্রাশলেস) পরীক্ষা করা।
• ম্যানুয়ালি ESC কন্ট্রোল করে মোটরের ঘূর্ণন দিক এবং পারফরম্যান্স পরীক্ষা করা।
• RC হেলিকপ্টার, প্লেন, গাড়ি, বোট এবং ড্রোন নির্মাতাদের জন্য একটি অপরিহার্য টুল।
• রোবটিক্স এবং বিজ্ঞান প্রজেক্ট (Bigyan Project)-এর বিভিন্ন DIY ইলেকট্রনিক্স প্রজেক্ট, যেখানে PWM কন্ট্রোল ডিভাইস ব্যবহৃত হয়।

ব্যবহারবিধি / কিভাবে ব্যবহার করবেন

• সার্ভো পরীক্ষা করার জন্য:

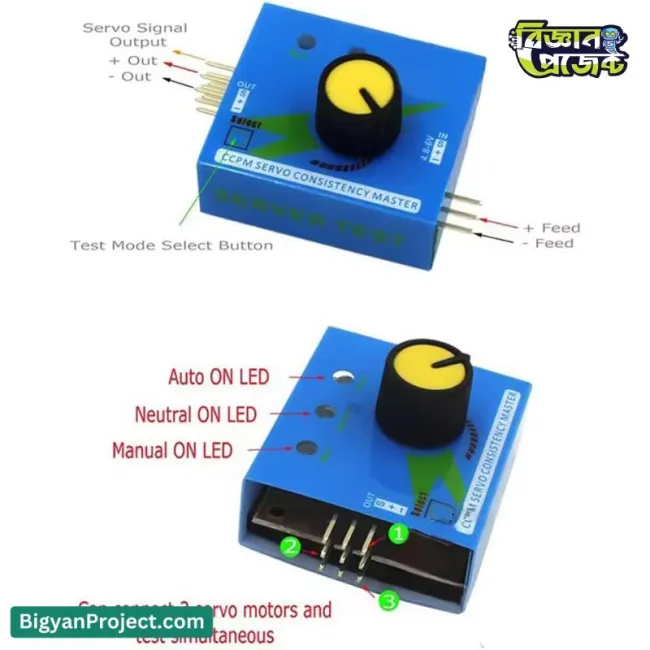

  1. 'IN' পিনগুলিতে একটি 4.8V-6V পাওয়ার সোর্স (যেমন ৪টি AA ব্যাটারি হোল্ডার বা একটি BEC) কানেক্ট করুন। পোলারিটি খেয়াল রাখুন (নেগেটিভ '-', পজিটিভ '+', সিগন্যাল 'S' পিনটি ফাঁকা থাকবে)।
  2. যে সার্ভো(গুলো) পরীক্ষা করতে চান তা 'OUT' পিন হেডারে কানেক্ট করুন (একসাথে ৩টি পর্যন্ত)।
  3. নীল LED লাইট জ্বলে উঠবে। 'Select' বাটন চেপে আপনার পছন্দের মোডটি বেছে নিন।
  4. 'ম্যানুয়াল মোডে' নব ঘুরিয়ে সার্ভোর মুভমেন্ট পরীক্ষা করুন।
• ESC পরীক্ষা করার জন্য (খুবই গুরুত্বপূর্ণ!):
  1. সর্বপ্রথম নিরাপত্তা: সর্বদা মোটর থেকে প্রোপেলার বা পিনিয়ন গিয়ার খুলে ফেলুন।
  2. মোটরটিকে ESC-এর মোটরের তারের সাথে কানেক্ট করুন।
  3. ESC-এর ৩-পিন রিসিভার প্লাগটি টেস্টারের যেকোনো একটি 'OUT' চ্যানেলে কানেক্ট করুন। নিশ্চিত করুন সিগন্যাল তার (সাধারণত সাদা বা হলুদ) 'S' পিনের সাথে মিলেছে।
  4. সাবধান: টেস্টারের 'IN' পোর্টে আলাদা কোনো পাওয়ার সাপ্লাই কানেক্ট করবেন না। ESC-এর নিজস্ব BEC টেস্টারকে পাওয়ার দেবে।
  5. টেস্টারের নব সম্পূর্ণ বামদিকে (ন্যূনতম পজিশন) ঘুরিয়ে রাখুন।
  6. এবার ESC-এর সাথে আপনার প্রধান ব্যাটারি (LiPo, NiMH ইত্যাদি) কানেক্ট করুন।
  7. টেস্টারটি চালু হবে। 'ম্যানুয়াল মোড' সিলেক্ট করুন। এবার ধীরে ধীরে নব ডানদিকে ঘুরিয়ে মোটরের স্পিড পরীক্ষা করুন।

সাধারণ জিজ্ঞাসাসমূহ (FAQs)

• প্রশ্ন: আমি সার্ভো টেস্টারটিতে পাওয়ার কিভাবে দেবো?
  উত্তর: আপনি যেকোনো DC 4.8V থেকে 6.0V পাওয়ার সোর্স, যেমন ৪-সেলের AA ব্যাটারি হোল্ডার বা কোনো ESC-এর 5V BEC আউটপুট ব্যবহার করতে পারেন। যখন একটি ESC পরীক্ষা করবেন, তখন ESC-এর নিজস্ব BEC টেস্টারকে পাওয়ার দেবে, তাই আলাদা পাওয়ারের দরকার নেই।
• প্রশ্ন: এটি কি ব্রাশলেস মোটর পরীক্ষা করতে পারে?
  উত্তর: হ্যাঁ। এই ডিভাইসটি মূলত ইলেকট্রনিক স্পিড কন্ট্রোলার (ESC) পরীক্ষা করে। ESC ব্রাশলেস মোটরকে কন্ট্রোল করে। এই টেস্টারটি ESC-কে একটি রিসিভারের মতো সিগন্যাল পাঠায়, যার ফলে আপনি ESC এবং সংযুক্ত মোটর উভয়ই পরীক্ষা করতে পারেন।
• প্রশ্ন: CCPM মানে কি?
  উত্তর: CCPM-এর অর্থ হলো Collective Pitch Cyclic Mixing। এটি RC হেলিকপ্টারের একটি সিস্টেম যেখানে তিনটি সার্ভো একসাথে কাজ করে। এই টেস্টারকে "CCPM Master" বলা হয় কারণ এর ৩-চ্যানেল কন্সিস্টেন্সি চেকিং ফিচারটি CCPM-এর তিনটি সার্ভো ঠিকমতো ম্যাচ করানো হয়েছে কিনা তা নিশ্চিত করার জন্য পারফেক্ট।
• প্রশ্ন: ESC কানেক্ট করলেই আমার মোটর ফুল স্পিডে ঘুরতে শুরু করে। কেন?
  উত্তর: ESC-তে ব্যাটারি কানেক্ট করার আগেই আপনাকে অবশ্যই নব-টি 'ম্যানুয়াল মোডে' এবং সম্পূর্ণ বামদিকে (জিরো থ্রটল পজিশনে) রাখতে হবে। এটি 'অফ' পজিশন ক্যালিব্রেট করে।

চ্যালেঞ্জ এবং বিবেচ্য বিষয়সমূহ

• পাওয়ার পোলারিটি: আপনাকে অবশ্যই ইনপুট পাওয়ার সঠিক পোলারিটিতে (+ ও -) কানেক্ট করার বিষয়ে অত্যন্ত সতর্ক থাকতে হবে। উল্টো কানেকশন (পজিটিভ থেকে নেগেটিভ) দিলে সাথে সাথে IC পুড়ে যাবে এবং টেস্টারটি নষ্ট হয়ে যাবে।
• ESC পরীক্ষার নিরাপত্তা: পরীক্ষার সময় সর্বদা মোটর থেকে প্রোপেলার খুলে রাখুন। দুর্ঘটনাক্রমে মোটর চালু হয়ে গেলে মারাত্মক আঘাত লাগতে পারে।
• পাওয়ার সোর্স: এই ডিভাইসটি ভোল্টেজ রেগুলেট করে না। নিশ্চিত করুন আপনার ইনপুট পাওয়ার সোর্স যেন 4.8V-6.0V রেঞ্জের মধ্যে থাকে। উচ্চ ভোল্টেজ ব্যবহার করলে টেস্টার এবং সংযুক্ত সার্ভো উভয়েরই ক্ষতি হতে পারে।
• ESC BEC: ESC পরীক্ষা করার সময় এর বিল্ট-ইন BEC টেস্টারকে পাওয়ার দেয়। একই সময়ে 'IN' পোর্টে অন্য কোনো পাওয়ার সোর্স কানেক্ট করবেন না, এতে শর্ট সার্কিট হতে পারে।

সামঞ্জস্যতা (Compatibility)

• সকল স্ট্যান্ডার্ড RC হবি সার্ভোর (ডিজিটাল এবং অ্যানালগ) সাথে সামঞ্জস্যপূর্ণ।
• প্রায় সকল ব্রাশড এবং ব্রাশলেস ইলেকট্রনিক স্পিড কন্ট্রোলারের (ESC) সাথে সামঞ্জস্যপূর্ণ।
• DC 4.8V থেকে 6.0V প্রদানকারী যেকোনো পাওয়ার সোর্সের সাথে কাজ করে।
• এর 1.5ms ± 0.5ms সিগন্যাল RC হবি-গ্রেড কম্পোনেন্টের জন্য একটি সার্বজনীন স্ট্যান্ডার্ড।

ভবিষ্যত প্রজেক্টের সম্ভাবনা

• জটিল প্রজেক্ট তৈরি: এই টেস্টারটি নির্ভরযোগ্য মাল্টি-সার্ভো সিস্টেম, যেমন রোবটিক আর্ম বা জটিল প্লেনের উইং ফ্ল্যাপ তৈরির প্রথম ধাপ।
• ট্রাবলশুটিং টুলকিট: দ্রুত সমস্যা নির্ণয়ের জন্য এটি আপনার RC ফিল্ড বক্স বা ওয়ার্কবেঞ্চ টুলকিটের একটি স্থায়ী এবং অপরিহার্য অংশ হয়ে উঠবে।
• CCPM হেলিকপ্টার সেটআপ: হেলিকপ্টারের স্থিতিশীল ফ্লাইটের জন্য ৩-সার্ভো CCPM সিস্টেমের পারফেক্ট সেটআপ এবং সিঙ্ক্রোনাইজেশন করতে দেয়।
• DIY রোবটিক্স: হাঁটা রোবট, গ্রিপার এবং সেন্সর প্যানিং সিস্টেমে সার্ভোর সুনির্দিষ্ট সেন্টারিং এবং লিমিট সেট করার জন্য এটি অপ্রতিদ্বন্দ্বী।

সুবিধাসমূহ

• সময় এবং শ্রম বাঁচায়: আপনার সম্পূর্ণ ট্রান্সমিটার এবং রিসিভার সিস্টেম চালু না করেই দ্রুত সমস্যা নির্ণয় করা যায়।
• বিল্ড কোয়ালিটি উন্নত করে: এটি নিশ্চিত করে যে সমস্ত সার্ভো সঠিকভাবে সেন্টার করা এবং সিঙ্ক্রোনাইজড আছে, যা আপনার প্রজেক্টকে আরও প্রফেশনাল ও নির্ভরযোগ্য করে তোলে।
• নিরাপদে পরীক্ষা: বেঞ্চে মোটর এবং ESC পরীক্ষা করার একটি নিয়ন্ত্রিত উপায় প্রদান করে, যা ঝুঁকি কমায়।
• সাশ্রয়ী: একটি অবিশ্বাস্যভাবে সাশ্রয়ী টুল যা আপনাকে আরও দামী কম্পোনেন্টের ক্ষতি হওয়া থেকে বাঁচাতে পারে।
• সহজে বহনযোগ্য: এর ছোট আকার এবং হালকা ওজনের মানে হলো আপনি এটি যেকোনো জায়গায় নিয়ে যেতে পারবেন।

উপসংহার

3CH ডিজিটাল RC সার্ভো টেস্টার এবং ESC কন্সিস্টেন্সি চেকার একটি অপরিহার্য, কম খরচের টুল যা কোনো RC বা ইলেকট্রনিক্স হবিস্টের টুলবক্সে থাকা আবশ্যক। এর সারল্য, নির্ভুলতা এবং ৩-মোড কার্যকারিতা আপনার সবচেয়ে গুরুত্বপূর্ণ কম্পোনেন্টগুলো পরীক্ষা, ক্যালিব্রেট এবং ট্রাবলশুট করার জন্য সম্পূর্ণ নিয়ন্ত্রণ প্রদান করে। আপনাকে সার্ভোর সামঞ্জস্য যাচাই করতে এবং মোটর সিস্টেম স্বাধীনভাবে পরীক্ষা করার সুযোগ দিয়ে, বিজ্ঞান প্রজেক্টের এই ডিভাইসটি আপনার বিল্ড প্রসেসকে সহজতর করে, ব্যয়বহুল ভুল এড়াতে সাহায্য করে এবং আপনার প্রজেক্টগুলো যাতে ত্রুটিহীনভাবে পারফর্ম করে তা নিশ্চিত করে। এটি এমন একটি নিখুঁত ছোট সহকারী যা একবার ব্যবহার করলেই এর মূল্য উসুল হয়ে যায়।
