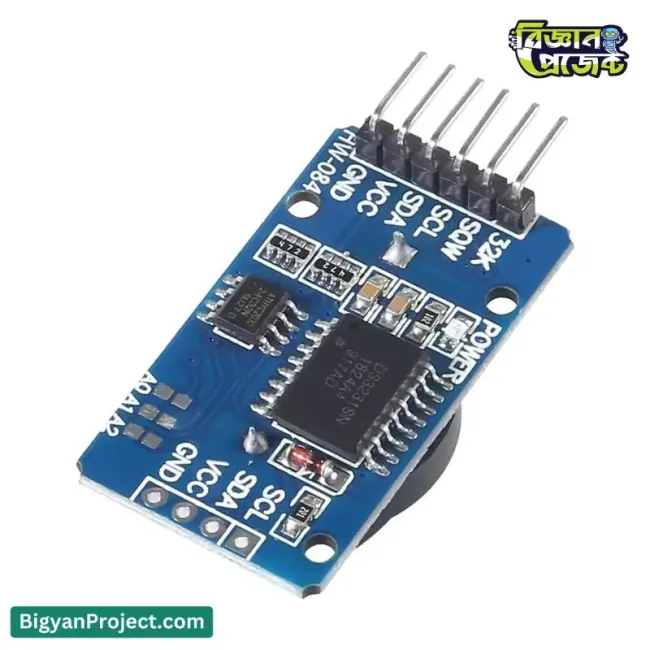

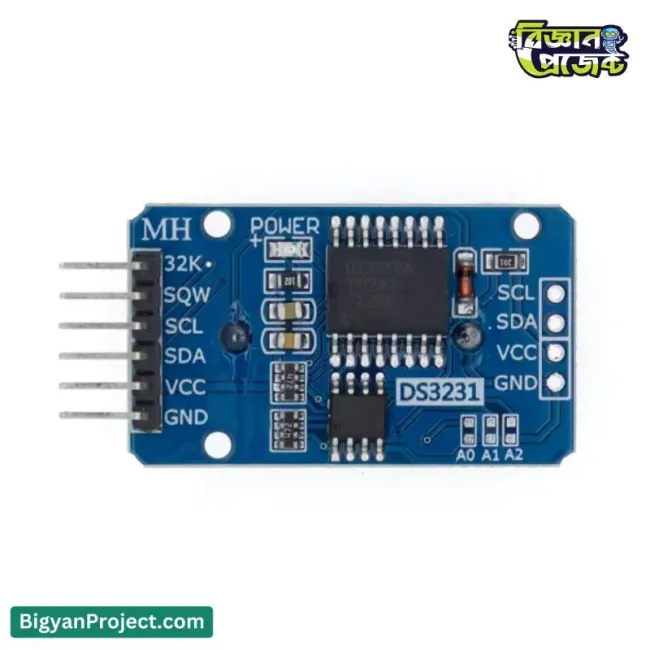

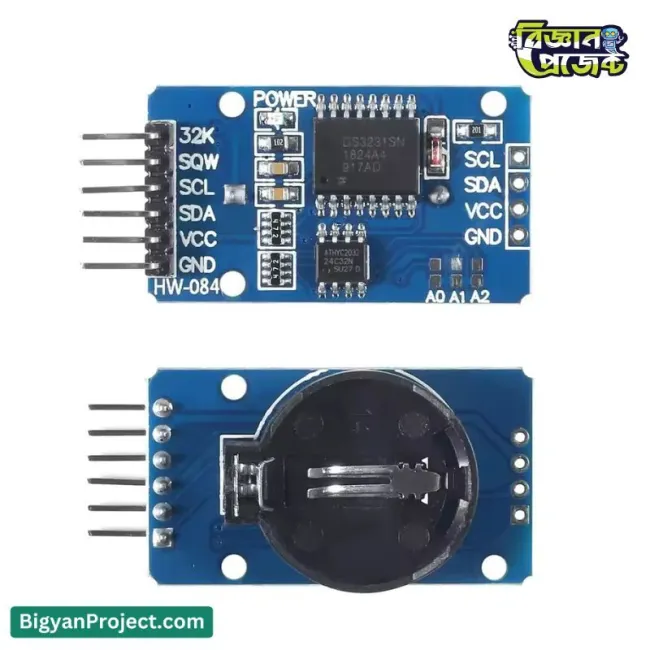

DS3231 রিয়াল টাইম ক্লক I2C ও AT24C32 মেমরি মডিউল

ডেটা লগিংয়ের জন্য ব্যাটারি ব্যাকআপ ও EEPROM সহ DS3231 প্রিসিশন RTC মডিউল

আপনার প্রজেক্ট কি পাওয়ার চলে যাওয়ার পর সঠিক সময় ভুলে যায়? এই সমস্যার চূড়ান্ত সমাধান হলো DS3231 প্রিসিশন রিয়েল টাইম ক্লক (RTC) মডিউল। যেকোনো ইলেকট্রনিক্স প্রজেক্টে, যেখানে দীর্ঘ সময় ধরে স্থিতিশীল এবং নির্ভুল সময় গণনা প্রয়োজন, সেখানে এই মডিউলটি সেরা। বিজ্ঞান প্রজেক্ট-এ উপলব্ধ এই মডিউলটি নির্ভরযোগ্যতার জন্য বিশেষভাবে তৈরি, যা নিশ্চিত করে যে আপনার ডেটা সর্বদা সঠিক টাইমস্ট্যাম্প সহ সংরক্ষিত থাকবে এবং আপনার নির্ধারিত কাজগুলো ঠিক সময়েই চলবে। সাধারণ RTC (যেমন DS1307)-এর মতো নয়, DS3231 মডিউলে একটি টেম্পারেচার-কম্পেনসেটেড ক্রিস্টাল অসিলেটর (TCXO) রয়েছে। এই উন্নত ফিচারটি তাপমাত্রার পরিবর্তনের কারণে সময়ের যে বিচ্যুতি ঘটে, তা সক্রিয়ভাবে প্রতিরোধ করে, ফলে এটি আপনাকে সর্বোচ্চ সঠিকতা প্রদান করে। মডিউলটিতে একটি AT24C32 EEPROM চিপও রয়েছে, যা আপনাকে 32K নন-ভলাটাইল মেমরি দেয়। এই মেমরিটি সেন্সরের ডেটা লগিং, ব্যবহারকারীর কনফিগারেশন সংরক্ষণ বা পাওয়ার চলে গেলেও সিস্টেমের তথ্য সুরক্ষিত রাখার জন্য উপযুক্ত। এর স্বয়ংক্রিয় পাওয়ার ম্যানেজমেন্ট সিস্টেমটি মূল পাওয়ার সাপ্লাই বন্ধ হয়ে গেলে সাথে সাথে ব্যাকআপ ব্যাটারিতে সুইচ করে, যা হবিস্ট এবং প্রফেশনাল উভয়ের জন্যই একটি নির্ভরযোগ্য সমাধান।

প্রোডাক্ট স্পেসিফিকেশনস

ফিচারসমূহ

• অত্যন্ত নির্ভুল টাইমকিপিং: বিল্ট-ইন TCXO এবং ক্রিস্টাল তাপমাত্রার পরিবর্তনের কারণে সৃষ্ট বিচ্যুতি কমিয়ে স্থিতিশীল ও নির্ভুল সময় গণনা নিশ্চিত করে।
• অনবোর্ড EEPROM মেমরি: 32K নন-ভলাটাইল ডেটা স্টোরেজের জন্য একটি AT24C32 চিপ রয়েছে।
• স্বয়ংক্রিয় ব্যাটারি ব্যাকআপ: মূল পাওয়ার সাপ্লাই বন্ধ হয়ে গেলে সময় ও তারিখ ঠিক রাখতে এটি তাৎক্ষণিকভাবে ব্যাকআপ ব্যাটারিতে সুইচ করে।
• ইন্টিগ্রেটেড ডিজিটাল টেম্পারেচার সেন্সর: ±3°C সঠিকতার সাথে পারিপার্শ্বিক তাপমাত্রা পরিমাপ করে, যা I2C ইন্টারফেসের মাধ্যমে পড়া যায়।
• দুটি প্রোগ্রামেবল অ্যালার্ম: নির্দিষ্ট সময়ে কোনো কাজ করতে বা মাইক্রোকন্ট্রোলারকে স্লিপ মোড থেকে বের করে আনতে অ্যালার্ম সেট করা যায়।
• প্রোগ্রামেবল স্কয়ার-ওয়েভ আউটপুট: 1Hz, 1.024kHz, 4.096kHz, বা 8.192kHz ক্লক সিগন্যাল জেনারেট করা যায়।
• সম্পূর্ণ ক্যালেন্ডার ফাংশন: ২১০০ সাল পর্যন্ত লিপ-ইয়ার সহ সেকেন্ড, মিনিট, ঘন্টা, দিন, তারিখ, মাস এবং বছরের হিসাব রাখে।
• ওয়াইড ভোল্টেজ কম্প্যাটিবিলিটি: 3.3V এবং 5V উভয় লজিক লেভেলে কাজ করে, ফলে এটি বিভিন্ন ধরনের মাইক্রোকন্ট্রোলারের সাথে ব্যবহারযোগ্য।

অ্যাপ্লিকেশন / ব্যবহার

• IoT ডেটা লগার: পরিবেশগত মনিটরিং বা ইন্ডাস্ট্রিয়াল প্রসেস ট্র্যাকিংয়ের জন্য সেন্সর ডেটাকে নির্ভুলভাবে টাইমস্ট্যাম্প করতে ব্যবহৃত হয়।
• স্বয়ংক্রিয় অ্যাটেনডেন্স সিস্টেম: প্রবেশ এবং প্রস্থানের সময় সঠিকভাবে রেকর্ড রাখতে সাহায্য করে।
• ডিজিটাল অ্যালার্ম ক্লক: উন্নত বৈশিষ্ট্যসহ কাস্টম অ্যালার্ম ঘড়ি তৈরির জন্য এটি একটি আদর্শ কোর কম্পোনেন্ট।
• সার্ভার ও পিসি টাইমকিপিং: অফলাইন বা নেটওয়ার্ক পরিবেশে সঠিক সিস্টেম সময় বজায় রাখে।
• ইন্ডাস্ট্রিয়াল অটোমেশন: উচ্চ নির্ভুলতার সাথে মেশিনারি অপারেশনের সময়সূচী নিয়ন্ত্রণ করে।
• জিপিএস সিনক্রোনাইজেশন প্রজেক্ট: একটি স্থিতিশীল লোকাল ক্লক হিসেবে কাজ করে যা জিপিএস সিগন্যালের সাথে পর্যায়ক্রমে সিঙ্ক করা যায়।
• অ্যাকোয়ারিয়াম বা টেরারিয়াম অটোমেশন: অ্যাকোয়ারিয়ামের আলো, খাবার এবং তাপমাত্রা নিয়ন্ত্রণের সময়সূচী তৈরি করা যায়। এই ধরনের DIY প্রজেক্টের জন্য সমস্ত কম্পোনেন্ট বিজ্ঞান প্রজেক্ট-এ পাওয়া যায়।

ব্যবহারবিধি

DS3231 মডিউলটি ব্যবহার করা খুবই সহজ। একটি Arduino UNO-এর সাথে সংযোগের জন্য, VCC পিনকে 5V, GND পিনকে GND, SDA পিনকে A4, এবং SCL পিনকে A5-এর সাথে সংযুক্ত করুন। অন্যান্য মাইক্রোকন্ট্রোলারের জন্য, সেটির নির্দিষ্ট I2C পিনগুলিতে সংযোগ দিন। এরপর, Arduino IDE-এর লাইব্রেরি ম্যানেজারের মাধ্যমে একটি উপযুক্ত লাইব্রেরি ইনস্টল করুন; Adafruit-এর "RTClib" একটি জনপ্রিয় এবং নির্ভরযোগ্য লাইব্রেরি। সময় সেট করার জন্য, আপনি একটি এক্সাম্পল স্কেচ আপলোড করতে পারেন যা কম্পাইল করার সময় আপনার কম্পিউটারের সময় অনুযায়ী RTC-এর সময় সেট করে দেবে। একবার সেট হয়ে গেলে, মডিউলটি আপনার মূল সার্কিট বা ব্যাকআপ ব্যাটারির সাহায্যে নির্ভুলভাবে সময় গণনা করতে থাকবে।

সাধারণ জিজ্ঞাসাসমূহ (FAQs)

• প্রশ্ন: DS3231 এবং সহজলভ্য DS1307 RTC-এর মধ্যে প্রধান পার্থক্য কী?
  উত্তর: DS3231 অনেক বেশি নির্ভুল কারণ এতে একটি বিল্ট-ইন টেম্পারেচার-কম্পেনসেটেড ক্রিস্টাল অসিলেটর (TCXO) রয়েছে, যা DS1307-এ নেই। এছাড়াও DS3231-এ একটি ইন্টিগ্রেটেড টেম্পারেচার সেন্সরও থাকে।
• প্রশ্ন: বিজ্ঞান প্রজেক্ট থেকে মডিউলটি কিনলে সাথে কি ব্যাকআপ ব্যাটারি দেওয়া হয়?

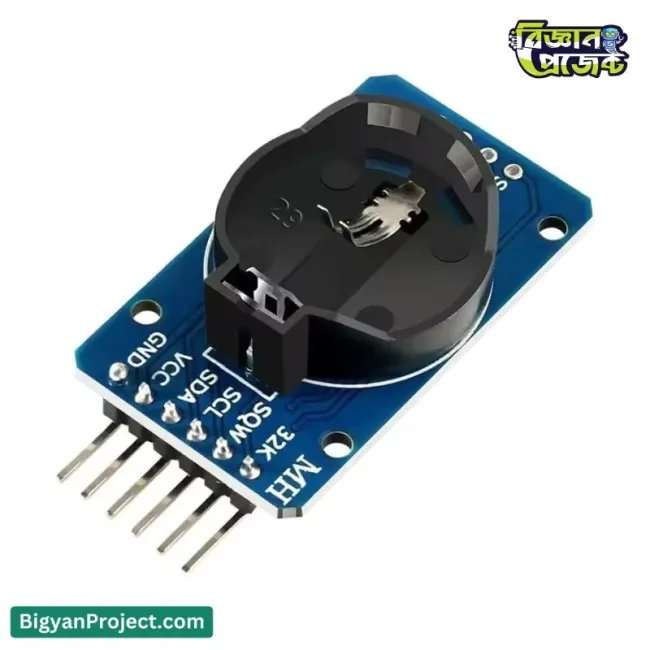

  উত্তর: ব্যাটারি পরিবহনের নিয়মকানুনের কারণে, CR2032 কয়েন সেল সাধারণত প্যাকেজের অন্তর্ভুক্ত থাকে না। তবে, মডিউলটিতে ব্যাটারি হোল্ডার আগে থেকেই ইনস্টল করা থাকে।
• প্রশ্ন: আমি কি এই RTC মডিউলটি 3.3V মাইক্রোকন্ট্রোলার যেমন ESP32 বা Raspberry Pi-এর সাথে ব্যবহার করতে পারব?
  উত্তর: হ্যাঁ, অবশ্যই। মডিউলটির 3.3V-5.5V অপারেটিং ভোল্টেজের কারণে এটি 3.3V এবং 5V উভয় লজিক-লেভেল ডিভাইসের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
• প্রশ্ন: আমি মডিউল থেকে তাপমাত্রা কীভাবে রিড করব?
  উত্তর: Adafruit-এর RTClib সহ বেশিরভাগ লাইব্রেরিতে `rtc.getTemperature()`-এর মতো একটি সহজ ফাংশন থাকে, যা সরাসরি I2C বাসের মাধ্যমে সেলসিয়াসে তাপমাত্রা রিড করতে পারে।
• প্রশ্ন: ব্যাকআপ ব্যাটারি শেষ হয়ে গেলে কী হবে?
  উত্তর: যদি মূল পাওয়ার এবং ব্যাকআপ ব্যাটারি উভয়ই না থাকে, তবে মডিউলটি বর্তমান সময় এবং তারিখের ট্র্যাক হারাবে। পাওয়ার পুনরুদ্ধার করার পরে এটিকে আবার সেট করতে হবে।

চ্যালেঞ্জ এবং বিবেচ্য বিষয়

• I2C অ্যাড্রেস কনফ্লিক্ট: যদি আপনার I2C বাসের অন্য কোনো ডিভাইস একই অ্যাড্রেস (RTC-এর জন্য 0x68, EEPROM-এর জন্য 0x57) ব্যবহার করে, তবে আপনাকে একটি I2C মাল্টিপ্লেক্সার ব্যবহার করতে হবে।
• প্রাথমিক সময় নির্ধারণ: মডিউলটি বক্স থেকে বের করার পর বর্তমান সময় জানে না। এটিকে অন্তত একবার সঠিক সময় ও তারিখ দিয়ে প্রোগ্রাম করতে হয়।
• ব্যাটারির আয়ু: যদিও CR2032 ব্যাটারি বছরের পর বছর চলতে পারে, তবে এটি অসীম নয়। গুরুত্বপূর্ণ অ্যাপ্লিকেশনের জন্য, ব্যাটারির ভোল্টেজ নিরীক্ষণ করা বা পর্যায়ক্রমে এটি পরিবর্তন করার পরিকল্পনা করা উচিত।

কম্প্যাটিবিলিটি

• Arduino: UNO, Mega, Nano এবং Pro Mini সহ সমস্ত বোর্ডের সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
• Raspberry Pi: লিনাক্সে নির্ভুল টাইমকিপিংয়ের জন্য Raspberry Pi-এর সমস্ত মডেলের সাথে কাজ করে।
• ESP মাইক্রোকন্ট্রোলার: ESP8266, ESP32 এবং অন্যান্য ভ্যারিয়েন্টের সাথে সামঞ্জস্যপূর্ণ।
• STM32 এবং অন্যান্য ARM MCU: যে কোনো STM32 বা অন্য মাইক্রোকন্ট্রোলারের সাথে ব্যবহার করা যেতে পারে যাতে I2C কমিউনিকেশন ইন্টারফেস রয়েছে।

ভবিষ্যৎ উন্নতির সুযোগ

• এই মডিউলটিকে একটি GPS মডিউলের সাথে একত্রিত করে একটি স্ব-সেটিং ঘড়ি তৈরি করা যেতে পারে যা স্বয়ংক্রিয়ভাবে ইউনিভার্সাল টাইমের সাথে সিঙ্ক হবে।
• একটি ESP32-তে NTP (নেটওয়ার্ক টাইম প্রোটোকল) ক্লায়েন্ট তৈরি করে RTC-কে ইন্টারনেট টাইম সার্ভারের সাথে সিঙ্ক করা যেতে পারে।
• দূর থেকে মডিউলের অ্যালার্ম সেট করতে এবং বর্তমান সময় ও তাপমাত্রা দেখার জন্য একটি ওয়েব ইন্টারফেস তৈরি করা যেতে পারে।

সুবিধাসমূহ

• অফলাইনে সঠিক সময় বজায় রাখে: ইন্টারনেট সংযোগ ছাড়াই আপনার প্রজেক্টকে সময়সূচী অনুযায়ী চালায়।
• ডেটার অখণ্ডতা উন্নত করে: সমস্ত লগ করা ডেটার একটি নির্ভরযোগ্য এবং নির্ভুল টাইমস্ট্যাম্প নিশ্চিত করে।
• স্বল্প পাওয়ার খরচ: বিশেষ করে ব্যাটারি ব্যাকআপ মোডে খুব কম কারেন্ট খরচ করে, যা দীর্ঘ ব্যাটারি লাইফ নিশ্চিত করে।
• প্রজেক্ট ডিজাইন সহজ করে: একটি ঘড়ি, ক্যালেন্ডার, টেম্পারেচার সেন্সর এবং মেমরি একটি কমপ্যাক্ট মডিউলে একত্রিত থাকে।
• প্রজেক্টের নির্ভরযোগ্যতা বাড়ায়: TCXO-এর স্থিতিশীলতা আপনার সময়-সংবেদনশীল অ্যাপ্লিকেশনগুলোকে আরও শক্তিশালী এবং নির্ভরযোগ্য করে তোলে।

উপসংহার

যেকোনো প্রজেক্টে যেখানে সময় একটি গুরুত্বপূর্ণ বিষয়, সেখানে নির্ভুলতা, নির্ভরযোগ্যতা এবং কার্যকারিতার জন্য DS3231 প্রিসিশন RTC মডিউল একটি সুস্পষ্ট পছন্দ। এর TCXO, ইন্টিগ্রেটেড মেমরি এবং স্বয়ংক্রিয় ব্যাটারি ব্যাকআপের সমন্বয় একটি ব্যবহার-সহজ প্যাকেজে প্রফেশনাল-গ্রেড টাইমকিপিং সমাধান প্রদান করে। পাওয়ার চলে গেলে আপনার প্রজেক্টের ঘড়ি রিসেট হওয়ার দুশ্চিন্তা বাদ দিন। আজই আপনার আসল DS3231 RTC মডিউলটি বিজ্ঞান প্রজেক্ট (Bigyan Project) থেকে সংগ্রহ করুন এবং আপনার সৃষ্টিতে যোগ করুন অতুলনীয় নির্ভুলতা।
