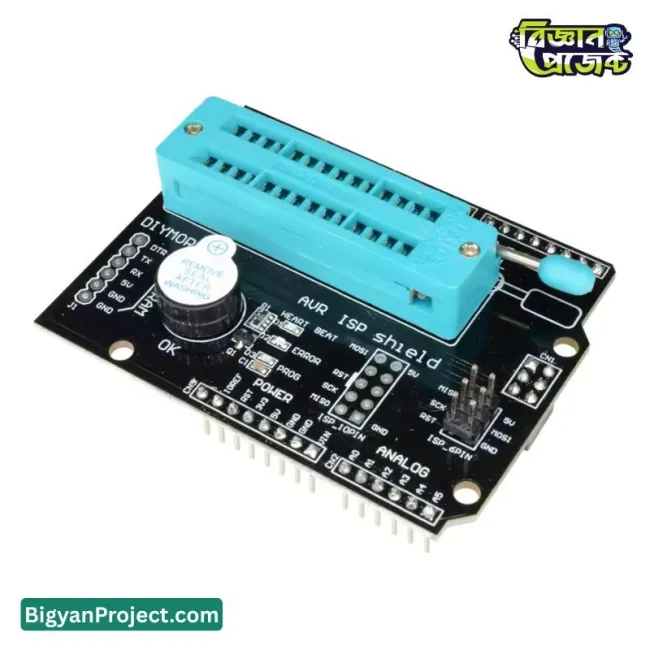

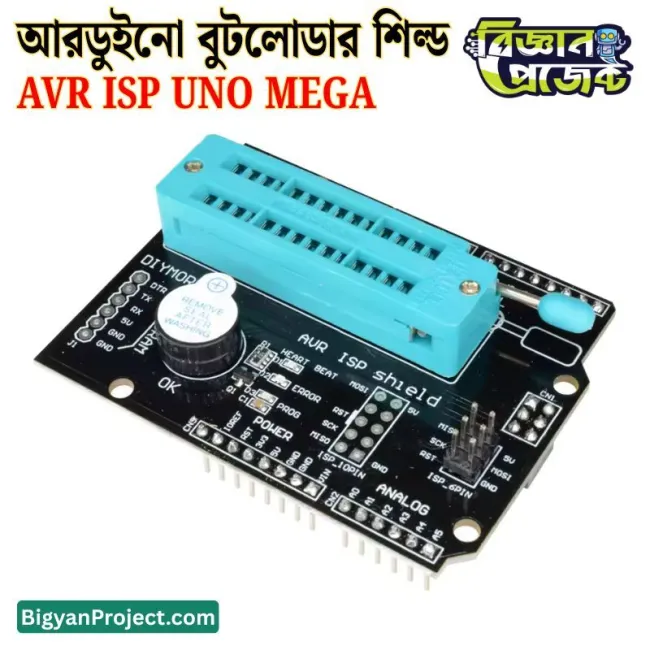

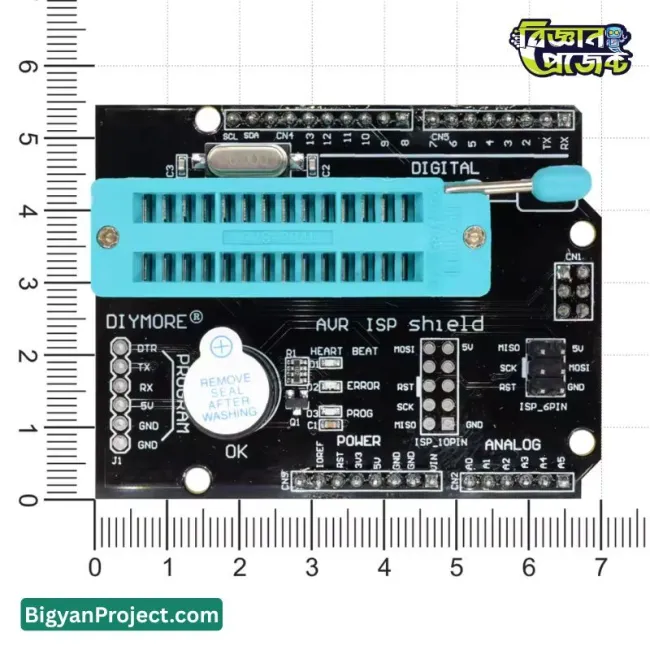

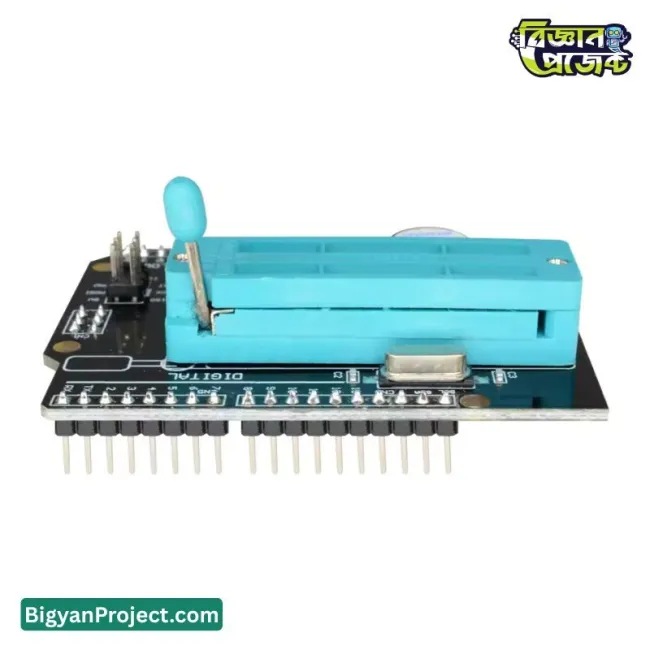

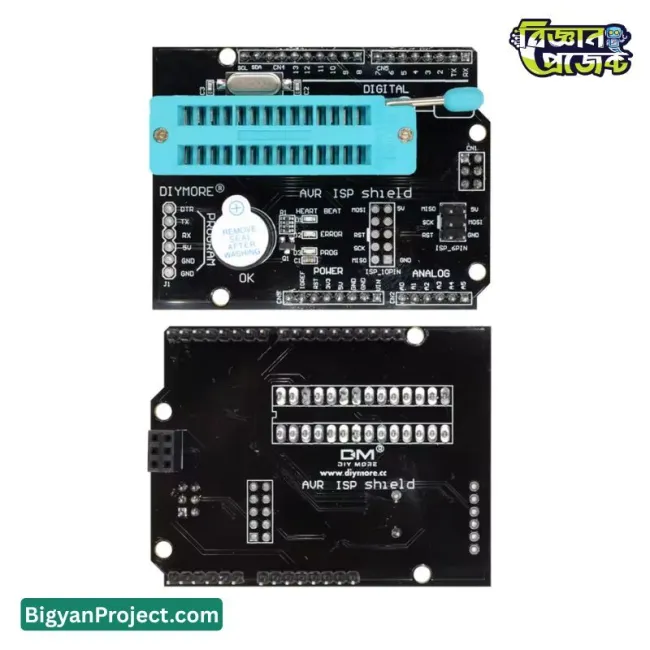

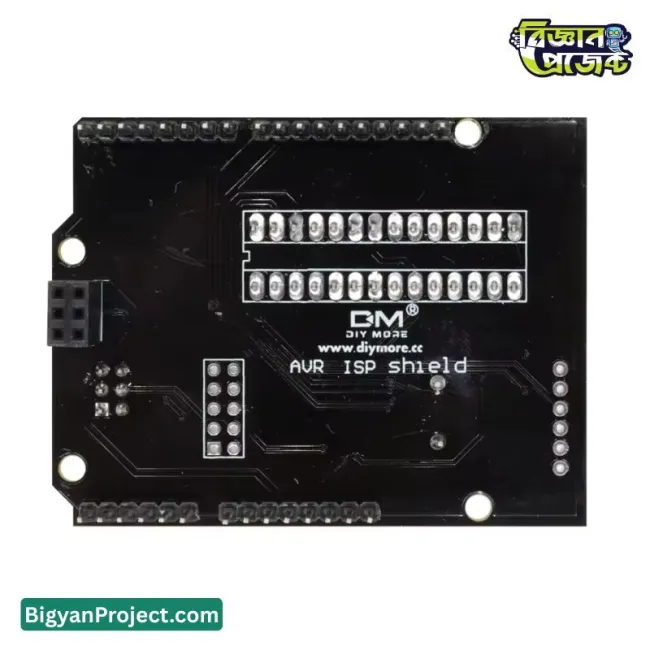

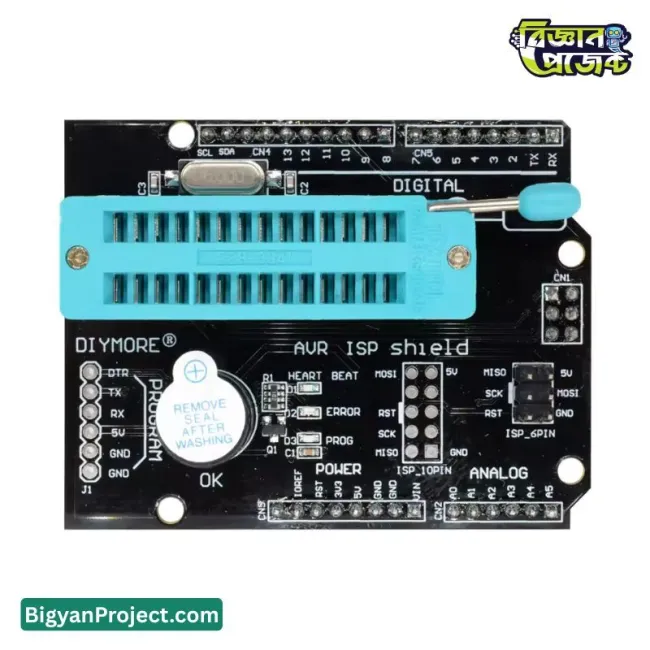

আরডুইনো R3 - মেগা2560 এর জন্য AVR ISP বুটলোডার শিল্ড

আরডুইনো R3/মেগা 2560 এর জন্য উচ্চ-নির্ভুল AVR ISP বুটলোডার প্রোগ্রামিং শিল্ড

Arduino এবং ATmega ভিত্তিক প্রকল্পে বুটলোডার বার্নিং, ফিউজ বিট সেটিং ও MCU প্রোগ্রামিংকে আরও সহজ ও নির্ভুল করতে এই AVR ISP বুটলোডার প্রোগ্রামিং শিল্ড আদর্শ সমাধান। মেকার, ছাত্র, গবেষক, রোবটিকস ডেভেলপার এবং পেশাদারদের জন্য এটি একটি অত্যন্ত কার্যকর টুল, বিশেষ করে যখন দ্রুত এবং ধারাবাহিক বুটলোডার ফ্ল্যাশিং দরকার হয়।

অনবোর্ড HEART BEAT LED, PROG LED, ERROR LED ও বাজার সাউন্ড সিস্টেম প্রোগ্রামিং প্রক্রিয়াকে আরও পরিষ্কার ও নির্ভরযোগ্য করে। FT232RL ও CH340G USB-to-TTL ইন্টারফেসের কারণে অপলোড ও প্রোগ্রামিং অনেক স্থিতিশীল হয়। ATmega মাইক্রোকন্ট্রোলার বা Arduino UNO R3 / Mega2560 বোর্ডে বুটলোডার বার্ন করতে এটি Bigyan Project (বিজ্ঞান প্রজেক্ট) দ্বারা সুপারিশকৃত একটি নির্ভরযোগ্য মডিউল।

স্পেসিফিকেশন

মূল বৈশিষ্ট্য

• ATmega328P / 168P / 8 এর জন্য 28P লকিং সকেটসহ ডেডিকেটেড প্রোগ্রামিং সাপোর্ট
• FT232RL এবং CH340G USB-to-TTL ইন্টারফেস স্থিতিশীল MCU আপলোড নিশ্চিত করে
• ISP 6PIN ও 10PIN কানেক্টর দিয়ে বাইরের বোর্ডে বুটলোডার বার্ন করা যায়
• HEART BEAT LED পাওয়ার সঠিক আছে কিনা দেখায়
• PROG LED প্রোগ্রামিং চলাকালীন ফ্ল্যাশ হয়
• ERROR LED ত্রুটি হলে তাৎক্ষণিক সতর্কতা দেয়
• বাজার সাউন্ড সিস্টেম ব্যাচ প্রোগ্রামিংয়ে টাইম সেভ করে
• Arduino IDE এর সাথে পুরোপুরি সামঞ্জস্যপূর্ণ
• শিক্ষা, রোবটিকস, DIY ইলেকট্রনিক্স ও এমবেডেড ল্যাবের জন্য আদর্শ
• বড় স্কেলের প্রোডাকশন বা সিরিয়াল প্রোগ্রামিংয়ের জন্য উপযোগী

ব্যবহার ক্ষেত্র

• Arduino UNO R3 ও Mega2560 বোর্ডে বুটলোডার বার্ন করা
• ATmega328P চিপে বুটলোডার বা ফার্মওয়্যার প্রোগ্রামিং
• নিজস্ব Arduino-কম্প্যাটিবল বোর্ড তৈরিতে
• রোবটিকস ও এমবেডেড সিস্টেম ডেভেলপমেন্ট
• বুটলোডার ক্ষতিগ্রস্ত হলে রিপেয়ার/রিকভারি
• ল্যাব বা ট্রেনিং সেন্টারে AVR প্রোগ্রামিং শেখানো
• প্রোডাকশন লাইনে ব্যাচ ফ্ল্যাশিং

ব্যবহার নির্দেশিকা

• Arduino UNO R3 বা Mega2560 বোর্ডে শিল্ডটি ICSP পিনে বসান
• ATmega328P/168P/8 চিপটি 28P সকেটে ঠিকভাবে বসান
• FT232RL বা CH340G USB পোর্ট ব্যবহার করে কম্পিউটারে সংযোগ দিন
• Arduino IDE এ সঠিক বোর্ড ও প্রোগ্রামার নির্বাচন করুন
• "Burn Bootloader" অপশন সিলেক্ট করে বুটলোডার বার্ন শুরু করুন
• LED ও বাজার সিগন্যাল দেখে প্রোগ্রামিং স্ট্যাটাস নিশ্চিত করুন
• ISP 6PIN/10PIN ব্যবহার করে এক্সটার্নাল বোর্ড প্রোগ্রাম করতে পারেন

প্রশ্ন ও উত্তর (FAQ)

• Q: ATmega328P নতুন চিপ কি প্রোগ্রাম করা যাবে?
  A: হ্যাঁ, 28P সকেট ঠিক এই কাজের জন্যই ডিজাইন করা।
• Q: এটি কি Arduino Nano সাপোর্ট করে?
  A: না, Nano সরাসরি সাপোর্টেড নয়। শুধুমাত্র Arduino UNO R3, Mega2560 ও Pro Mini (5V 16M) সাপোর্ট করে।
• Q: ড্রাইভার লাগবে কি?
  A: FT232RL ও CH340G এর জন্য কিছু OS এ ড্রাইভার লাগতে পারে।
• Q: বাজার কয়বার বীপ দেয়?
  A: ফিউজ সেটিং সফল হলে ১ বার এবং বুটলোডার সফল হলে ২ বার বীপ শোনা যাবে।
• Q: নতুন শিক্ষার্থীরা কি এটি ব্যবহার করতে পারবে?
  A: অবশ্যই পারে। Bigyan Project (বিজ্ঞান প্রজেক্ট) এটি শিক্ষানবিসদের জন্যও অত্যন্ত উপযোগী বলে বিবেচনা করে।

চ্যালেঞ্জ ও বিবেচনাযোগ্য বিষয়

• Arduino IDE এ ভুল বোর্ড নির্বাচন করলে বার্নিং ব্যর্থ হতে পারে
• 28P সকেটে চিপ ঠিকমতো না বসালে ত্রুটি দেখা দিতে পারে
• USB ড্রাইভারের সমস্যা হলে কানেকশন অস্থিতিশীল হতে পারে
• কিছু ATmega চিপে বুটলোডার বার্নের আগে ফিউজ কনফিগার দরকার
• অস্থিতিশীল পাওয়ার সাপ্লাই প্রোগ্রামিংকে ব্যাহত করতে পারে

কম্প্যাটিবিলিটি

• Arduino UNO R3
• Arduino Mega2560
• Pro Mini (5V 16M)
• ATmega328P
• ATmega168P / ATmega8
• ISP ভিত্তিক এক্সটার্নাল বোর্ড

ভবিষ্যৎ আপগ্রেড সম্ভাবনা

• রিয়েল-টাইম স্ট্যাটাস দেখানোর জন্য OLED ডিসপ্লে যোগ করা
• আরও নতুন AVR MCU সাপোর্ট যুক্ত করা
• ব্যাচ ফ্ল্যাশিং অটোমেশন স্ক্রিপ্ট যুক্ত করা
• সিকিউর বুটলোডার অপশন যুক্ত করা
• 3.3V সিস্টেমের জন্য সিলেক্টেবল ভোল্টেজ যোগ করা

সুবিধাসমূহ

• অডিও ও LED ফিডব্যাকে দ্রুত এবং নিশ্চিত বুটলোডার বার্নিং
• MCU ও Arduino বোর্ড—দুই ক্ষেত্রেই সমান কার্যকর
• শিক্ষা, রোবটিকস ও গবেষণার জন্য দুর্দান্ত পছন্দ
• ডুয়াল USB ইন্টারফেস প্রোগ্রামিংকে আরও নির্ভরযোগ্য করে
• Bigyan Project (বিজ্ঞান প্রজেক্ট) সুপারিশকৃত একটি প্রিমিয়াম টুল

উপসংহার

Arduino ও ATmega মাইক্রোকন্ট্রোলার নির্ভর যেকোনো প্রোজেক্টের জন্য এই AVR ISP প্রোগ্রামিং শিল্ড একটি অপরিহার্য টুল। নির্ভুল প্রোগ্রামিং, বাজার অ্যালার্ট, LED ইন্ডিকেটর এবং ডুয়াল USB-to-TTL ইন্টারফেস সহ এটি প্রোটোটাইপিং, শেখা এবং প্রোডাকশনে সমানভাবে কার্যকর। DIY মেকার বা পেশাদার—সবার জন্যই এটি একটি শক্তিশালী সহায়ক।
